Акустическая система для PC своими руками
Сергей Капралов <hotservice@list.ru>
Я хотел бы предложить читателям свой
вариант создания в домашних условиях предельно простых акустических
систем (далее просто АС). При создании данных АС я поставил перед
собой следующие цели: получить простую конструкцию, обеспечить
легкость сборки и использование готовых подручных материалов.
Немаловажную роль сыграл и здоровый энтузиазм. Мысль создать такие
АС "бродила" давно, и мною, скорее, двигало не желание достичь
высокого качества звучания будущих АС, а просто хотелось узнать,
"как ЭТО будет звучать!" Да и, как говорится, "руки
чесались".
По затратам этот проект мне обошелся всего в 50
рублей. Из этой суммы динамики стоили 15 рублей за штуку, 10 рублей
было потрачено на штекеры и 10 - на шнур (по 5 метров для каждой
колонки). Все детали были куплены новыми... Собирается все "изделие"
примерно за 2-3 часа.
В основу этих однополосных АС были положены динамики
5ГДШ-4-4 (так написано на самих динамиках) или 5ГДШ-14-4 (если
верить надписи на ценнике в магазине). Сопротивление звуковых
катушек составляет 4 Ом. Эти динамики были самыми дешевыми, которые
можно было найти в магазинах. При этом они имеют внешний диаметр 16
см.
В качестве корпуса были выбраны картонные коробки
из-под офисной бумаги "SvetoCopy" или "Ballet" формата А4 - те, в
которые помещается 5 пачек бумаги по 500 листов.

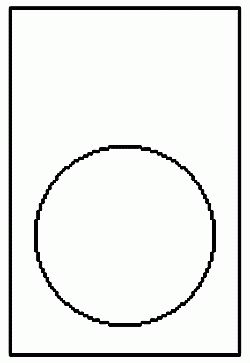

В коробке (в нижней части), как показано на рисунке,
прорезается отверстие диаметром 14 см.
Отверстие я прорезал в "крышке" коробки, так как
заранее предполагалась возможность использования АС в "уменьшенном
варианте" (без коробок) для встраивания во что-либо и для проведения
дальнейших экспериментов. К тому же, крышка, как правило, более
жесткая.
Лучше всего отверстия под динамики не прорезать, так
как гофрокартон мнется и не всегда ровно режется, а выжечь
"выжигалкой" по дереву. Получится ровно и красиво, но это лучше
делать на открытом воздухе, так как в ходе работ выделяется много
дыма.
Крепление динамиков было сделано с помощью болтов с
гайками в штатных отверстиях "корзины" динамика, который крепился
изнутри.
После крепления и уплотнения посадки динамика, к нему
припаиваются провод и, соответственно, штекер. Провод пропускают в
"дне" получившейся АС, для этого хорошо подходит боковая щель в
самой коробке.
При этом часть провода может оставаться внутри АС, а
часть необходимой длины можно просто вытянуть из коробки. Таким
образом решается проблема лишних проводов в квартире, и всегда есть
провод в запасе.
После сборки АС мне все-таки пришлось немного
доработать сами коробки, так как они были склеены криво, и крышки не
держались. Я их аккуратно разрезал по "швам" и склеил заново клеем,
так чтобы коробка и крышка закрывались плотно. Для этого рекомендую
клей "Обувной Момент".
После сборки колонки желательно покрасить в черный цвет
(под цвет динамика). При этом они начинают очень хорошо
смотреться.
При подключении колонок к источнику сигнала результат
меня даже порадовал. При предельно простой конструкции и минимальной
стоимости получились следующие показатели:
- объем коробки - 13,8 литра;
- габариты - 22 х 21 х 30 см;
- нижняя граничная частота - 60 Гц;
- верхняя граничная частота -16 кГц;
- небольшой подъем частоты в районе 73 Гц (резонанс
коробки).
Данные снимались на слух, при использовании в качестве
генератора компьютера с программой "Audio Test". Данная программа
хорошо формирует синусоидальный сигнал любой звуковой частоты с
точностью до 1 Гц.
Такие АС можно рекомендовать для всех, у кого дома с
компьютером используются маленькие дешевые колоночки, и есть желание
поставить что-то посолиднее, а финансы, как всегда, "поют романсы".
Правда, для этого понадобится звуковая карта с выходом на
"колонки".
АС можно ставить рядом с монитором, так как у динамиков
есть магнитное экранирование. Мною уже собраны две пары таких
АС.
В ходе экспериментов с "уменьшенным" вариантом колонок
выяснилось, что если разделить крышку и коробку, и вместо коробки
крышку приложить к листу поролона толщиной 3,5-4 см, т.е. таким
образом создать "поролоновую" заднюю стенку, АЧХ на низких частотах
получается более линейной и без подъема на частоте 73 Гц.
В принципе, это вполне логично, возможно, кому-нибудь
понадобятся АС именно маленьких размеров (плоские). Получается, что
задняя стенка является одновременно и стенкой, и звукопоглотителем.
При маленьком объеме самой АС (всего около 5 литров!)
какого-либо резонанса не возникает, т. к., во-первых, внутренний
объем АС постоянно меняется (из-за колебаний поролона). Из-за этого
же резонансная частота "ящика" не является постоянной. Она
изменяется в такт движениям диффузора динамика.
Причем, чем больше амплитуда, тем больше изменения -
корпус как бы сам подстраивается под динамик. Во-вторых, такой слой
поролона эффективно поглощает излучения задней стенки диффузора, что
тоже хорошо.
В общем, экспериментируйте!
|
