Как известно, водяное охлаждение – это удел в первую очередь компьютерных энтузиастов, людей, для которых компьютер – это не только игрушка или рабочий инструмент, а скорее хобби. Но в наши дни эта экзотика доступна каждому желающему, хотя и недешево. Дивиденды от использования водяного охлаждения вместо традиционного воздушного известны уже давно: более высокая эффективность охлаждения и зачастую снижение уровня шума системы. Но оба этих фактора и их соотношение сильно зависит от конструкционных особенностей каждой системы водяного охлаждения («СВО»).

Все эти хвалебные описания преимуществ водяного охлаждения перед воздушным справедливы в том случае, когда мы имеем дело с тщательно подобранными компонентами СВО: производительной и тихой помпой, хорошими теплосъемниками и эффективным радиатором. Но такие системы обычно приходится собирать вручную, либо использовать компоненты, специально разработанные для этих целей. Такая «водянка» обходится от $150 до $400. Но существуют и недорогие варианты готовых систем водяного охлаждения, которые укладываются в ценовой диапазон $70…$100. Эти СВО не в состоянии конкурировать со «старшими братьями» по производительности и уровню шума, но тоже имеют место на рынке, благодаря доступности и экзотичности.

А теперь вопрос: Смогут ли недорогие модели СВО конкурировать со HI-END воздушными кулерами? Ведь цены их близки, а подход к охлаждению очень разный.

Сегодня мы рассмотрим два готовых комплекта водяного охлаждения от известных компаний EVERCOL и Ice Hammer, и узнаем наверняка, стоит ли покупать недорогую «водянку» вместо дорогого кулера.

EVERCOOL WC-202

Система водяного охлаждения EVERCOOL WC-202, высланная нам на тесты, поставляется в небольшой, но довольно тяжелой коробке.

Из надписей и картинок на ее сторонах можно понять, что система призвана охлаждать как центральный процессор компьютера, так и графическое ядро видеокарты, кроме того, опционально может поставляться водоблок для жесткого диска.

Спецификацию на данную СВО удалось найти только на сайте производителя:

* На Российском рынке не найдена

Радует совместимость со всеми процессорными разъемами, а вот совместимость крепления водоблока для видеокарты всего лишь с двумя типовыми расстояниями между монтажными отверстиями откровенно огорчает. Особенно учитывая то, что эти типовые расстояния относятся в основном к видеокартам прошлого.

Производительность помпы явно мала, ведь она призвана гонять воду по большому контуру, в который, кроме процессорного водоблока, могут быть включены еще и водоблоки для видеокарты и жесткого диска.

Впрочем, не будем загадывать, и от рассмотрения спецификации лучше перейдем к содержимому коробки.

Надежный пластиковый корсет имеет четыре отсека, в которых расположились следующие компоненты: главный блок с инструкцией, коробка с комплектацией, вторичный радиатор, емкость с антифризом.

Большая инструкция с цветными картинками написана на четырех языках, среди которых русского нет, но это не страшно, принцип сборки системы очень детально описан картинками, поэтому проблем со сборкой быть не должно.

Сердцем системы является главный блок, который предназначен для установки в 5,25” разъем системного блока.

На передней панели можно увидеть дисплей, который выводит данные о температуре, оборотах вентилятора, а так же отвечает за некоторые настройки. Слева от него находится пробка для заливки жидкости в систему, которая снабжена индикатором уровня. Справа располагается ручка управления скоростью встроенного вентилятора.

Дисплей подсвечивается голубыми светодиодами, так же как и рукоять регулятора оборотов.

Из функций мониторинга главный блок может предоставлять информацию о температуре с выносного датчика и скорости вращения вентилятора на вторичном радиаторе. Так же отображается индикатор работы помпы, вентилятора и режима его работы.

Вентилятор в главном блоке может вращаться со скоростью от 1600 до 3500 об/мин, и его скорость регулируется вручную при помощи внешней рукоятки. Причем с повышением скорости вращения этого вентилятора, подсветка рукояти плавно меняет свечение от голубого в красноватому. В случае его остановки, подсветка становится ярко красной и начинает отчаянно пищать встроенный динамик.

Вентилятор на вторичном радиаторе работает в двух фиксированных режимах: 2000 или 2600 об/мин. Максимальная скорость меньше заявленной на 200 об/мин, но это укладывается в диапазон погрешности ±10%. Управление режимами работы осуществляется уже не вручную, а автоматически. Вентилятор переходит в режим максимальной скорости вращения только при достижении заданной пороговой температуры (от 40° до 80°С). Эта температура берется с выносной термопары, которую производитель предлагает разместить как можно ближе к центральному процессору.

Для снятия верхней панели с главного блока пришлось всего лишь открутить шесть шурупов, и вот что скрывалось под ней:

На задней панели главного блока находится стандартный четырехконтактный разъем питания, разъем для подключения вентилятора и еще один двухконтактный разъем для подключения термопары. Так же на задней панели видны два штуцера, к которым подсоединяются шлаги контура водяного охлаждения. Правый штуцер является входным: разогретая водоблоками жидкость попадает через него на медный радиатор, который набран из множества тонких ребер, часто пронизанных S-образными медными трубками. Прошедшая через радиатор жидкость попадает в небольшой пластиковый резервуар, в котором находится помпа. Помпа в свою очередь захватывает жидкость и по пластиковой трубке толкает к выходному штуцеру, который на картинке расположен слева.

Прямо над радиатором расположен тонкий вентилятор типоразмера 80х80х15 мм, который обувает его так, что воздушный поток направлен сверху вниз. Единственное, что вызывало заметные нарекания – это декоративная решетка вентилятора, оно образована самой верхней панелью главного блока и сделана слишком толстой. В итоге создается значительное сопротивление воздушному потоку, что сильно снижает эффективность вентилятора, повышая шум от его работы.

Водоблоки для охлаждения процессора и видеокарты были тщательно запакованы в целлофановые пакетики и освобожденные от них выглядят следующим образом:

Слева на фото находится водоблок для видеокарты, он имеет боковые штуцеры, что позволяет минимизировать занимаемое системой в сборе место, но от соседнего с видеокартой слота все равно придется отказаться.

Медное снование водоблоков защищено от царапин толстой пленкой, которую необходимо удалить перед установкой. Качество обработки идеальное:

На первый взгляд может показаться, что водоблоки сделаны из алюминия или стали с медным основанием, но это не так. Стальные хромированные крышки выполняют декоративную роль и так же имеют посередине шип для фиксации скобой крепления. Метод установки процессорного водоблока прост и эффективен:

Для платформ Intel используется упорная пластина с впаянными винтами, к которым водоблок прижимается Х-образной скобой. А для платформ AMD К7 и К8 применяются стандартные прижимные скобы, которые цепляются за зубья околопроцессорной рамки (К8) или самого процессорного разъема (К7). Любопытно, что точно такие же прижимные скобы уже встречались нам ранее на кулерах Titan TTC-NK32(34)TZ. Судя по всему, они производятся одним и тем же ОЕМ-производителем.

Водоблок на видеокарту устанавливается немного иначе. На хромированной крышке имеется похожий фиксационный шип, но по его окружности имеется оребрение, которое совпадает с оребрением на внутренней стороне крепежных скоб.

Это позволяет установить водоблок на видеокарте с любым необходимым углом поворота штуцеров и закрепить это положение специальным винтом. Таким образом, можно направить штуцеры водоблока в свободную от навесных элементов сторону платы.

Метод крепления прост и удобен, но имеет и обратную сторону: фиксация всего в двух точках, да еще и тонкой скобой с пластиковыми шпильками, получается достаточно неуверенное сооружение, водоблок легко может перекоситься.

Интересно, что производитель позаботился о застаревшей проблеме, когда защитная рамка вокруг видеочипа имела более высокий уровень, нежели сам видеочип. Для этого в целлофановом пакетике вложена специальная теплопроводная прокладка, которая лепится на центральную часть основания водоблока и обеспечивает надежный контакт водоблока с графическим процессором даже тогда, когда рамка пытается этому помешать.

Соединение водоблоков с другими компонентами системы осуществляют очень гибкие силиконовые шланги с внешним диаметром 8 мм и внутренним 5 мм.

Причем все шланги изначально оснащены удобными фитингами, которые накручиваются на штуцер водоблока или радиатора. Плотный контакт между ними обеспечивается красной резиновой прокладкой, которой снабжен каждый штуцер системы.

В изначальном состоянии все штуцеры заткнуты мягкими резиновыми пробочками (на фото справа), защищающими от попадания постороннего мусора в водоблоки и радиаторы, а, кроме того, эти пробочки еще и не дают потеряться резиновым прокладкам. Еще одной интересной особенностью системы можно назвать датчик движения воды, который врезан в один из шлангов.

Внутри его расположена крыльчатка в форме судоходного винта, который вращается при движении воды по шлангу. На этом фото так же очень хорошо видны хомуты, фиксирующие шланги на фитингах, они жестко обхватывают шланг, и снять их можно только при помощи специального инструмента, который идет в комплекте с системой.

Как мы помним, главный блок СВО EVERCOOL WC-202 состоял из медного радиатора, помпы, резервуара для жидкости и электроники. Но медного радиатора, который установлен в этом блоке явно мало для охлаждения процессора и видеокарты, поэтому EVERCOOL WC-202 комплектуется дополнительным радиатором.

Множество ребер густо пронизаны медными трубками, что создает весьма качественную теплоотдачу.

Сочленения трубок залиты чем-то похожим на эпоксидную смолу, а винтовые штуцеры удобно повернуты вбок. Вентилятор вторичного радиатора необходимо подключить к соответствующему разъему на главном блоке.

Сборка системы

Сборка прошла очень просто и без неожиданностей. Детальное описание этого процесса в инструкции снабжено множеством красочных и наглядных картинок, поэтому даже не надо быть китайцем, чтобы понять, что надо делать.

Производитель предлагает соединять компоненты в следующем порядке:

«Только процессор» Помпа -> CPU-водоблок -> Вторичный радиатор -> Помпа «Только видеокарта» Помпа -> GPU-водоблок -> Вторичный радиатор -> Помпа «Процессор и видеокарта» Помпа -> GPU-водоблок -> CPU-водоблок -> Вторичный радиатор -> Помпа

Все правильно, но по поводу последнего режима все же добавим одну оговорку.

Он идеально подходит в том случае, если в системе используется видеокарта с малым тепловыделением. Т.е. работает принцип, по которому сначала должен омываться водой элемент с меньшим тепловыделением, а потом с большим, чтобы «горячий» элемент не подогревал «холодный». Но на деле ситуации могут быть разные, к примеру, в нашей тестовой системе используется процессор Intel Core 2 Duo и видеокарта ATI Radeon X1900XT, чье максимальное тепловыделение может легко переваливать за 100 Вт, и штатная температура видеочипа колеблется в районе 90°С. Получается так, что трудно сказать, какой элемент в нашей системе горячее: процессор или видеокарта. Во внимание так же надо принять ряд особенностей этих элементов: штатная температура видеокарты находится около 90°, а работать стабильно может примерно до 105°. А вот процессор в разогнанном состоянии теряет стабильность уже после 80°, а в основном температура колеблется около 50-70°. Кроме того, процессор Intel Core 2 Duo более чувствителен к изменениям температуры, нежели видеокарта ATI Radeon X1900XT, поэтому то мы и собрали систему так, что первым охлажденной водой омывается процессорный водоблок, а затем водоблок видеокарты.

После того как все особенности учтены, и система собранна «на столе», необходимо провести заправку системы жидкостью (хладагентом). Для этого производитель предусмотрел емкость с антифризом, которую надо смешать с дистиллированной водой в пропорции 3,5:1 (вода:антифриз). Сам антифриз находится в специальной пластиковой емкости-гармошке с тонким и длинным носиком.

Носик на конце запаян производственным методом и перед использованием его надо подрезать. Далее весь антифриз выдавливается в какую-нибудь непищевую емкость, затем в нее добавляется необходимый объем воды. Кстати, его можно добавлять той же самой гармошкой для удобства. Так как полной ее набрать трудно, то можно смело добавлять в смесь четыре ее объема. Заливка в систему хладагента производится опять же этой гармошкой, ее носик надо поглубже вставить в отверстие на главном блоке и аккуратно выдавить. Сам главный блок при этом лучше держать на некоторой возвышенности, чтобы жидкость стекала вниз по шлангам. После того как уровень жидкости дойдет от отметки «H», необходимо подключить питание помпы, чтобы она прогнала жидкость по системе и именно на этом этапе надо выгнать все пузырьки воздуха и воздушные пробки. «На столе» это сделать намного легче, чем в системном блоке – пользуемся тем, что воздух всегда стремится вверх. Когда весь воздух согнан в расширительный бачек, имеет смысл долить хладагент до уровня «Н». После окончания сборки системы «на столе» рекомендуем оставить ее в рабочем состоянии хотя бы на несколько часов, а лучше на сутки. Если по прошествии времени нигде не образовалось течей, то все в порядке и можно монтировать все в корпус.

Для установки собранной и заправленной системы в компьютер надо удалить пару 5,25” заглушек на передней панели корпуса и протянуть через образовавшееся окно водоблоки и вторичный радиатор. Последним заходит главный блок, который и занимает один из 5,25” отсеков. Вторичный радиатор необходимо установить на место одного из корпусных вентиляторов, а водоблоки устанавливаются соответственно на процессор и/или видеокарту.

Наша тестовая система приобрела в итоге следующий вид:

Еще раз отметим исключительную гибкость шлангов, их можно практически завязать в узел, не опасаясь перегиба. В целом, СВО EVERCOOL WC-202 оставила положительные впечатления продуманностью конструкции и заботой о мелочах.

Ice Hammer IH-NIAGARA FULL

Компания Ice Hammer работает на Российском рынке очень активно и регулярно выпускает новые продукты с поддержкой самых последних платформ. Основным полем деятельности этой компании можно назвать воздушные системы охлаждения, но компания Ice Hammer пробовала свои силы и на ниве водяного охлаждения, выпуская водоблоки серии «NIAGARA». И вот теперь мы получили на тестирование полноценную систему водяного охлаждения от компании Ice Hammer с соответствующим названием «NIAGARA FULL».

Перед тем как начать осмотр ее компонентов, познакомимся с характеристиками этой СВО, взятыми с официального сайта компании.

* По данным www.price.ru от 28.12.06.

Следует сразу пояснить, что NIAGARA FULL – это еще не конечный продукт, это пробная партия в 200 штук, которая попала в Россию в первую очередь для тестеров и обозревателей, но каким-то образом попала и в розничную сеть. Для конечных пользователей будет выпускаться версия NIAGARA FALL, которая будет отличаться некоторыми дизайнерскими особенностями и новой упаковкой. Но общая конструкция и все характеристики останутся без изменения, так что смело переходим к обзору полученного экземпляра Ice Hammer NIAGARA FULL.

Система водяного охлаждения Ice Hammer упакована в довольно большую картонную упаковку без ручки для переноски. Наш предсерийный экземпляр имел просто наклейку на белом картоне, версия для розничной продажи будет иметь, конечно же, красочную полиграфическую коробку.

Внутренности этой коробки тщательно защищены от физического воздействия толстыми поролоновыми прокладками.

Тут сходу можно увидеть прозрачный 120 мм вентилятор и медный водоблок. Под инструкцией по эксплуатации спрятан главный блок с радиатором. Но это только первый этаж этого поролонового «бутерброда», под ним скрыты прочие элементы системы охлаждения, и освобожденная от всех упаковок СВО Ice Hammer NIAGARA FULL предстает пред нами в следующем виде:

Чтобы не перечислять «в столбик» весь перечень комплектации, мы просто последовательно опишем все ее элементы, снабжая описание соответствующими фотографиями.

Главный блок этой СВО выполнен в виде радиатора под 120 мм вентилятор, совмещенного с резервуаром и помпой. Причем этот главный блок предназначен для крепления непосредственно снаружи корпуса под блоком питания. Для этого в комплекте идет стальная рамка, которая прикручивается к главному блоку вместе с 120 мм вентилятором. В сборе это выглядит вот так:

В верхней части расположено отверстие для заправки системы, снабженное прорезиненной пробкой. Пробка завинчивается так плотно, что открутить ее одной рукой иногда почти невозможно. Это очень хорошо, потому как исключает утечку или испарение хладагента.

Питание главного блока осуществляется от стандартного четырехконтактного разъема MOLEX, а вентилятор берет питание от соответствующего разъема на материнской плате, причем он комплектуется ручным регулятором скорости. В собранном виде эта конструкция крепится двумя нижними винтами от блока питания и абсолютно не мешает подключению устройств к разъемам на задней панели материнской платы.

Так как система водяного охлаждения Ice Hammer NIAGARA FULL предназначена только для охлаждения процессора, она комплектуется только одним водоблоком с вертикальными штуцерами.

О внутреннем устройстве водоблока сказать ничего не получится, так как водоблок спаян намертво, а представители компании не стали раскрывать своих секретов. Можно лишь сказать, что он целиком состоит из меди. В центральной части крышки водоблока имеется специальный упор для скобы крепления на процессорный разъем.

Качество обработки основания трудно назвать идеальным, оно слегка шероховатое, но все же радует своей равномерностью.

Весьма примитивные штуцеры рассчитаны на использование идущего в комплекте шланга с внутренним диаметром 8 мм и внешним 12 мм, который закрепляется на штуцере классическими прищепками-хомутами.

На этой же фотографии представлено «пол-литра» ярко-синего хладагента, которым и производится заправка системы. Ее состав так же покрыт тайной, но на английском языке указано, что она должна предотвращать процессы окисления меди и алюминия, а так же не замерзать при температурах до -35°С. Причем хладагент уже готов к использованию, и не должен быть смешан с другими жидкостями. Кстати, после заправки системы у нас осталась еще примерно половина этой пластиковой банки, так что разводить его уж точно не придется. Как и все ядовитые антифризы, этот хладагент надо беречь от попадания на чувствительные участки кожи и глаза, а так же беречь от детей. Об этом на банке имеется обязательное предупреждение, хотя и на английском языке.

Сборка системы

Конструкция СВО Ice Hammer NIAGARA FULL простая, и даже очень простая, соответственно и собирать ее так же легко. Инструкция, состоящая из множества подробных цветных картинок с комментариями, очень понятно и доступно описывает весь процесс.

Для начала отрезаются два куска шланга необходимой длины, и продеваются в освобожденный от заглушки отсек на задней части корпуса. Затем производится сборка системы, как нарисовано в инструкции. Этот простой процесс занимает не более 2-3 минут. Следующим этапом идет заливка системы. Вот тут уже немного сложнее, для начала имеет смысл закрепить главный блок на задней части корпуса компьютера, а водоблок, продетый через свободный слот просто оставить лежать на дне. Для заливки хладагента у рыночной версии Ice Hammer NIAGARA FALL будет идти в комплекте специальная воронка, мы же использовали подручные средства. Когда уровень жидкости поднимется до верха, необходимо подключить питание к главному блоку и тогда заработает помпа. После того как часть воздуха выйдет из системы под воздействием помпы, имеет смысл произвести доливку хладагента и тщательно закрутить пробку. После этого смело снимаем главный блок с задней части корпуса, и, проводя различные акробатические трюки с ним, выгоняем застрявший в отсеках резервуара воздух. Стенки главного блока выполнены из полупрозрачного пластика, поэтому найти остатки воздуха очень легко. По окончанию этой «пляски с бубнами» главный блок вновь водружается на свое место и производится последняя доливка хладагента.

В таком положении следует оставить работающую СВО на несколько часов, а лучше на сутки, чтобы удостовериться, что система не имеет течей и работает как часы.

Некоторым замечанием можно назвать то, что помпа с большим шумом пропускает через себя пузырьки воздуха. Этот шум довольно долго раздражает уши, пока система, наконец, не избавится от всех остатков воздуха в контуре.

После того как СВО успешно прошла проверку на течи, остается только установить водоблок и приступать к тестированию.

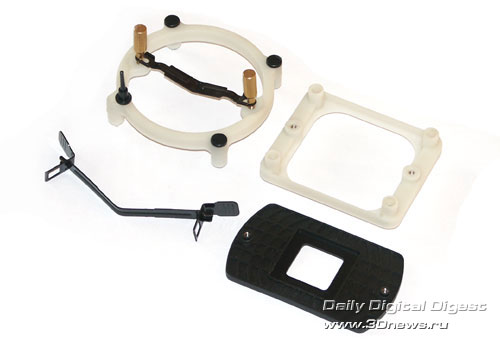

Система крепления водоблока на процессорный разъем выполнена, опять же, просто, но надежно. Для материнских плат под процессоры AMD s754/939/AM2 используется обычная металлическая V-образная скоба, которая прижимает водоблок к процессору, цепляясь за зубья стандартной рамки вокруг процессора.

Для платформ Intel s478 и LGA 775 используется похожий принцип: через монтажные отверстия на материнскую плату устанавливается пластиковая рамка, и именно к ней потом прикручивается крепежная скоба, прижимающая водоблок к процессору.

Тут обязательно надо отметить, что способ крепления реализован очень просто и удобно. Для установки на процессоры AMD совсем не обязательно демонтировать материнскую плату, но, что порадовало более всего, для установки на процессоры Intel так же не придется проводить эту непростую процедуру. Крепежная рамка просто вставляется в монтажные отверстия на плате, затем в фиксируется шпильками, и все, можно устанавливать водоблок. Очень просто и вполне надежно.

В конечном итоге наша система приобрела следующий вид:

Тестирование

Платформу для проверки «на прочность» мы уже обозначили в начале, ее основой станет процессор Intel Core 2 Duo E6400, который верой и правдой способен работать на частотах до 3500…3700 МГц с соответствующим повышением напряжения. Главное – чтобы система охлаждения справлялась с его тепловыделением. А помимо водяного охлаждения у нас в тестировании будет участвовать два HI-END кулера: Zalman CNPS9700 LED и Titan Amanda TEC.

Методика проведения тестов так же отработана уже неоднократно и представляет собой проверку производительности систем охлаждения в трех наиболее типичных видов нагрузки компьютера:

Простой. В этом режиме нет никакой нагрузки на процессор, но все технологии энергосбережения при этом отключены. В итоге мы получаем температуру процессора, которая характерна для «офисного» режима работы компьютера и серфинга по мультимедиа контенту.

Игры. А вот это уже серьезная нагрузка на процессор и нелегкая задача для его кулера. Сам процессор в этом режиме обычно загружен на 80…100%, да еще и работающая на все 100% видеокарта задает климату в корпусе тропический характер. Для реализации такого типа нагрузки используется одновременный запуск двух приложений: теста на артефакты программы ATI Tool, который на 100% нагружает видеокарту, и примерно на 80% процессор, и архивирование программой WinRAR в однопоточном режиме, чтобы довести загрузку процессора до 100%.

Мах нагрузка. Это стресс-тест для процессора и его системы охлаждения. Так как старый добрый S&M пока еще не получил обновления для полноценной поддержки процессоров Intel Core 2 Duo, то мы использовали не менее «горячий» модуль стресс-тестирования программы Everest, который гоняет циклично два самых тяжелых FPU-теста. В этом режиме процессор разогревается до своей максимальной температуры, до которой его не может разогреть ни одна «бытовая» задача.

Температура в комнате сохранялась на уровне 24°±1° С, т.е. обычная для отапливаемого зимой жилого помещения.

Для сравнения эффективности двух рассмотренных систем охлаждения мы приведем на одном графике их результаты, полученные при охлаждении только центрального процессора (для EVERCOOL WC-202).

Итак, первые же комментарии становятся не особенно утешительными для изучаемых систем охлаждения. Воздушный кулер Zalman CNPS9700 LED оказался эффективнее при использовании в «тихом» режиме, а при максимальной скорости вентилятора поделил пальму первенства с СВО Ice Hammer IH-NIAGARA FULL.

Titan Amanda TEC победил. Просто победил. Во всех режимах, уверенно, «без шума и пыли».

Система водяного охлаждения Ice Hammer IH-NIAGARA FULL показала себя достаточно спорно. С одной стороны, она имеет большой внешний радиатор с большим 120 мм вентилятором, более мощную помпу. Т.е. она имеет все, для того чтобы быть лучшей в этом обзоре. Но первое место ей приходится делить с воздушным кулером. Из преимуществ можно выделить то, что организация этой СВО предусматривает вынос тепла строго за пределы корпуса, что снижает общую температуру внутри системного блока.

Об акустическом комфорте можно скорее мечтать, работающую помпу Ice Hammer IH-NIAGARA FULL невозможно не слышать. Хотя ее шум и не особо раздражает, но все же не радует своим слишком явным присутствием.

EVERCOOL WC-202 проигрывает по эффективности конкурентам, и обосновать этот проигрыш довольно легко. Эта СВО обладает более сложным контуром охлаждения и менее производительной помпой. Кроме того, нельзя не принять во внимание заметно меньшую площадь радиаторов. Реально хладагент охлаждается лишь в дополнительном радиаторе, который устанавливается на заднюю стенку корпуса и работает как вытяжной вентилятор. Основной радиатор в главном блоке имеет очень плохой обдув из-за вырезанной решетки и сам по себе находится в своеобразном «тепловом кармане». В итоге на нем рассеивается намного меньше тепла. Дополнительно эта гипотеза подтверждается тем, что при увеличении скорости вентилятора главного блока от минимума до максимума, температура снижается только на 1° С.

По уровню шума на минимальных оборотах вентиляторов СВО EVERCOOL WC-202 выглядит довольно неплохо, но небольшой шум от помпы все же слышен. При увеличении скорости вентиляторов шум от помпы тонет в их гуле, особенно сильно шумит вентилятор главного блока. Не всякий сможет работать в такой обстановке.

Несмотря на проигрыш СВО EVERCOOL WC-202 в общем зачете мы вовсе не будем записывать поражение на ее счет, ведь эта СВО имеет одно заметное отличие от конкурентов, она предназначена для охлаждения двух компонентов системы: процессора и видеочипа. А значит, она может нам помочь избавиться от вентилятора на видеокарте. На нашем тестовом стенде трудится очень горячая видеокарта 512 Мб ATI Radeon X1900XT, и ее родная турбина не отличается тихой работой, и поддерживает температуру ядра в районе 85-90°. Если вместо нее установить водоблок, то можно избавиться от весьма назойливого вентилятора в системе, да и есть надежда на некоторое снижение температуры.

После установки водоблока на видеокарту, температура ядра при минимальной скорости вентиляторов не превышала 82°, а при максимальной – доходила лишь до 78°. Это очень приличный результат, учитывая то, что тепло от видеокарты и процессора рассеивают всего лишь два небольших радиатора.

Увеличение тепловой нагрузки на систему охлаждения не могло не сказаться на температуре процессора, давайте посмотрим, насколько она изменилась после добавления в контур водоблока для видео:

При отсутствии нагрузки видеокарты ее влияние на температуру процессора оказалось не так заметно: 3 градуса в простое и 2 при максимальной нагрузке. А вот в игровом режиме горячий нрав ATI Radeon X1900XT дал о себе знать – температура процессора увеличилась на 6-8°.

По итогам этого забега можно сказать, что СВО EVERCOOL WC-202 смогла потянуть охлаждение разогнанного процессора Intel Core 2 Duo в дуэте с очень «горячей» ATI Radeon X1900XT. В режиме полной нагрузки процессора, его температура не доходила до критических 80°, а при игровой нагрузке на малых оборотах вентиляторов температуры были вполне приемлемы: 66° на процессоре и 82° на видеочипе.

Заключение

В начале мы задались вопросом: «Смогут ли недорогие модели СВО конкурировать со HI-END воздушными кулерами?»

Ответ столь очевиден, что мы лишь кратко его прокомментируем.

Хороший воздушный кулер способен охлаждать процессор не хуже, а то и лучше чем дешевая СВО, при этом он проще в установке и эксплуатации, и не имеет риска утечки хладагента.

Titan Amanda TEC – это особый случай, и заслуживает отдельного слова. Не зря мы включили этот необычный кулер в тестирование, памятуя его первое блистательное выступление, результат вновь превзошел все ожидания. Его эффективность не оставляет никаких шансов конкурентам. Но все же не стоит забывать о том, что эксплуатация Titan Amanda TEC связана с рядом особенностей. Термоэлектрический элемент кулера потребляет до 60 Вт в нагрузке и выделяет немало тепла, так что стоит позаботиться о качественном блоке питания и хорошей вентиляции. Да и по габаритам кулер немал.

И все-таки, он лучший, и с этим не поспоришь. Нет сомнений, что Titan Amanda TEC найдет страждущих, которые для достижения минимальной температуры процессора не побоятся столкнуться с его особенностями. Браво, Titan!

Ice Hammer IH-NIAGARA FULL

Недорогая и очень простая в сборке СВО. К ее преимуществам можно отнести вынос горячего воздуха за пределы корпуса. Из особенностей установки понравился очень простой и быстрый метод установки водоблока на процессор, для этого даже не надо демонтировать материнскую плату.

Недостатком можно назвать только довольно шумную помпу.

И все бы ничего, но дело то в том, что производительность этой СВО оказалась на одном уровне с воздушным кулером Zalman CNPS 9700 LED, а в тихом режиме даже меньше. Учитывая, что цены на Ice Hammer IH-NIAGARA FULL и Zalman CNPS 9700 LED примерно равны (около $70-80), вопрос о целесообразности этой СВО получается очень сомнительным. Воздушный кулер занимает меньше места, а главное – не имеет никакого риска утечки жидкости. СВО Ice Hammer IH-NIAGARA FULL отличается чуть меньшей производительностью и более высоким уровнем шума, но это же водяное охлаждение, а значит «круто». Рациональность или оригинальность? Каждый решает для себя, а мы выбираем рациональность.

EVERCOOL WC-202

Продуманная и удобная конструкция фитингов, очень гибкие шланги, несложная установка. Именно этим запомнилась СВО EVERCOOL WC-202. Главное ее преимущество – возможность охлаждения двух компонентов системы: процессора и графического чипа. А это значит, что мы избавляемся сразу от двух вентиляторов: на процессоре и на видеокарте. Но и приобретаем тоже два, причем не самых тихих. Комфортно работать с этой СВО можно только на минимальных оборотах вентилятора главного блока.

Нельзя не отметить функции мониторинга EVERCOOL WC-202, на дисплее главного блока отображаются все необходимые параметры СВО, не хватает лишь температуры жидкости в системе.

Недостатками можно назвать не очень высокую производительность системы и излишнюю шумность вентилятора в главном блоке. Еще хотелось бы видеть клипсы для крепления водоблока на современные видеокарты.

Применение СВО EVERCOOL WC-202 оправдано только при одновременном охлаждении процессора и графического чипа, она не без труда, но справляется и с разогнанным процессором, и с мощной видеокартой. И цена ее вполне разумна – $70…80. Жаль лишь, что в России найти СВО EVERCOOL WC-202 очень трудно. Остается надеяться на более активное внимание маркетологов компании EVERCOOL к Российскому рынку.

P.S.

Ранее мы упоминали, что наш экземпляр процессора Intel Core 2 Duo E6400 способен работать на частоте 3700 МГц, но напряжение приходится увеличивать до 1,575 В. Но на этой частоте стабильности удалось достичь только в игровом режиме, стресс-тест «Мах нагрузка» не смогли пройти ни рассмотренные «водянки», ни кулер Zalman CNPS9700 LED. Именно потому мы и проводили сравнение с меньшей частотой процессора в 3500 МГц.

Но после выступления Titan Amanda TEC соблазн вернуться к частоте 3700 МГц был слишком велик. Надо ли говорить, что термоэлектрический кулер с легкостью потянул такой разгон? Нет, пусть об этом скажут цифры:

• Режим простоя: 36
• Игровой режим: 55
• Мах нагрузка: 77

Комментарии не нужны, все уже сказано.

Автор: Виктор Баранов
Источник: www.3dnews.ru
