В уходящем 2006 году случилось два важных события, которые серьезно повлияли на рынок оперативной памяти. Во-первых, переход процессоров AMD на сокет AM2, а точнее говоря - интеграция в процессорное ядро контроллера памяти DDR-2. Второе событие - выход новой процессорной архитектуры Intel Core 2 Duo. Мы уже не раз отмечали, что эти процессоры обеспечивают очень высокий уровень производительности, при работе на относительно невысоких частотах. А серьезный потенциал в области разгона, однозначно делают эти процессоры максимально привлекательными с точки зрения компьютерных энтузиастов.

Что получилось в итоге? Большинство оверклокеров перешли на Core 2 Duo и принялись искать оперативную память, которая способна работать на очень высоких частотах. Дело в том, что из-за высокой частоты системной шины (266 МГц), процессоры на ядрах Conroe и Allendale имеют небольшой множитель (7-10), и для достижения технологического предела в 3,5 ГГц, необходимо разгонять систему до частот FSB 400-500 МГц (в отдельных случаях - еще выше). Здесь необходимо отметить, что чипсет i975X поддерживает понижающий множитель частоты памяти, а более современный P965 - нет. При этом последний чипсет имеет более высокий потенциал по наращиванию частоты FSB. В результате выбор оверклокерской памяти начинается с рассмотрения тех модулей, которые способны работать на частотах DDR2-800 и выше (вплоть до 1066МГц).

К большому сожалению, на выход новых процессоров Intel, компания AMD не смогла ответить выпуском конкурентоспособной продукции и была вынуждена серьезно снизить розничные цены. Причем на снижение цен, повлиял и тот факт, что Intel стала довольно агрессивно избавляться от запасов "старых" процессоров с архитектурой NetBurst (практически по демпинговым ценам). В результате, даже покупатель бюджетного компьютера вынужден приобретать память стандарта DDR-2. Иными словами - память стандарта DDR-I практически "умерла".

По большому счету, модули памяти с серьезным оверклокерским потенциалом нужны только для платформы Intel. А для системы с процессором AMD Socket AM2 вполне достаточно памяти DDR2-800. Следующий важный вопрос - какой объем памяти необходим для современного компьютера. Еще год назад, для большинства пользователей было вполне достаточным иметь в системе две планки по 256Мб (итого 512Мб). Однако, некоторые высокотехнологичные игры уже тогда работали гораздо быстрее (плавнее) при наличии в системе 1Гб памяти. А в конце 2006 года ситуация резко изменилась: через несколько недель выйдет новая операционная система Microsoft Vista, для которой рекомендуемый объем памяти равен 2Гб (специально отметим - рекомендуемый реальными пользователями различных бета-версий, а не инженерами MS).

Получается, что в 2007 году среднестатистический компьютер должен иметь объем памяти 2Гб, и если он будет подвергаться серьезному разгону, то память должна работать на сверхвысоких частотах (1066МГц и выше). В первом приближение так оно и есть, за исключением двух моментов.

С одной стороны, в начале 2007 года Intel выпускает процессоры Core 2 Duo с частотой шины 200 (800 QPB) МГц. Это означает, что множитель у этих процессоров будет высоким (пример: множитель процессора Е4300 равен 9). В свою очередь это приводит к тому, что для разгона такого процессора до 3,5 ГГц частоту FSB не придется поднимать выше 400МГц, и пользователь может вполне обойтись памятью DDR2-800 даже с платой на чипсете P965.

С другой стороны, компания Intel запланировала перевод своих процессоров на более высокую шину (1333МГц QPB), что означает низкие множители для этих процессоров (пример: 6х333 = 2ГГц). Соответственно потребность в высокоскоростной памяти все же будет иметь место. Причем эта потребность будет только увеличиваться с ростом популярности (или доступности) четырехъядерных процессоров, для которых важна пропускная способность памяти.

С удовлетворением отмечаем, что такая память уже существует. В частности мы получили на тестирование два комплекта памяти производства Corsair: Dominator (TWIN2X2048-8888C4DF) и XMS8505 v1.3 (TWIN2X2048-8500C5).

Corsair Dominator (TWIN2X2048-8888C4DF)

Corsair TWIN2X2048-8500C5

Сначала рассмотрим память Dominator. На самом деле "Dominator" это название серии сверхбыстрой памяти Corsair. На сегодняшний день в эту серию входят следующие комплекты: TWIN2X2048-9136C5D (5-5-5-15), TWIN2X2048-8888C4DF (4-4-4-12), TWIN2X2048-8500C5D (5-5-5-15), TWIN2X2048-6400C3DF (3-4-3-9) и TWIN2X2048-6400C4D (4-4-4-12). Все комплекты включают два гигабайтных модуля с массивными радиаторами, поддержкой EPP (Enhanced Performance Profiles) и сертифицированы для SLI. Также отметим, что комплекты TWIN2X2048-6400C3DF и TWIN2X2048-8888C4DF включают дополнительную систему охлаждения. Первый тестовый комплект (TWIN2X2048-8888C4DF ) способен работать на частоте 1111МГц с таймингами 4-4-4-12 (при Command Rate = 2T); второй - на частоте 1142МГц с таймингами 5-5-5-12.

Вот как выглядит SPD первого комплекта:

Что бы достичь такой впечатляющей частоты, разработчики были вынуждены поднять напряжение питания на памяти (Vmem) до 2,4В. Соответственно при таком напряжении возрастает тепловыделение, с которым нужно как-то справляться. Поэтому разработчики уделили большое внимание системе охлаждения. Во-первых, на чипах памяти установлены массивные радиаторы, которые по высоте намного превышают стандартные:

радиатор почти в 2 раза выше стандартного

Во-вторых, размеры печатной платы также больше стандартной PCB. В верхней части отсутствуют какие-либо дорожки и элементы, зато есть медное напыление. К этой части PCB также присоединены радиаторы (с обоих сторон). Тем самым специалисты Corsair улучшили теплоотвод от чипов памяти, и заставили PCB участвовать в этой задаче. Конечно, было бы интересно посмотреть систему охлаждения изнутри, но представители Corsair под страхом смертной казни запретили разбирать модули. Поэтому мы ограничимся схематичными изображениями:

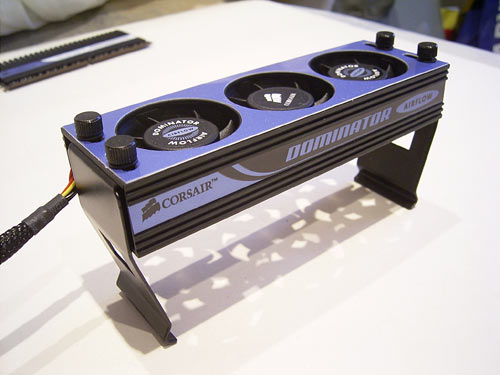

Следующая задача - отвод тепла с радиаторов. В большинстве случаев с этой задачей может справится хороший процессорный кулер, который создает достаточную циркуляцию воздуха вокруг сокета. А в случае установки водяной системы охлаждения (или например боксового кулера), модули памяти Dominator нужно охлаждать принудительно. Для этого в комплекте есть специальное устройство (три, достаточно тихих, 40мм вентилятора):

Итак, устанавливаем память на материнскую плату,

после чего закрепляем устройство охлаждения:

И приступаем к тестам. Как оказалось, модули Dominator (TWIN2X2048-8888C4DF) имеют серьезный запас по наращиванию частоты: память заработала на частоте 1212МГц при таймингах 4-4-4-12 (2Т).

Мы использовали рекомендованную материнскую плату ASUS P5B-Deluxe с версией биоса 0804. Напряжение питания было установлено максимальное возможное - 2,45В. При этом нужно отметить, что модули не исчерпали потенциал по увеличению частоты: нам удалось запустить их на частоте 1220МГц и даже провести отдельные тесты.

Если бы материнская плата позволяла бы увеличить напряжение до 2,5В, то мы бы достигли стабильности на этой частоте. Кстати, Corsair гарантирует работоспособность модулей Dominator при таком напряжении. Однако из всех материнских плат под Core 2 Duo в нашей лаборатории, только три поддерживают установку Vmem выше 2,5В. Это Gigabyte 965P-DQ6 на чипсете P965 (2,575В), а также платы на чипсете i975X: abit AW9D-MAX (2,65В) и Intel D975XBX2 (2,8В). Однако, как показало экспресс-тестирование ни эти, ни другие платы не смогли заработать с памятью Dominator на столь высоких частотах.

Как мы видим, высокую скорость Dominator развивает только на плате P5B Deluxe. На остальных платах, частота работы находится в диапазоне 1000-1067МГц.

Некоторые читатели могут спросить - "Почему вы не повысили тайминги для достижения более высоких частот?". Оказалось, что память Dominator работает на плате P5B Deluxe одинаково хорошо, вне зависимости от таймингов 4-4-4-12 или 5-5-5-12 или более высоких. При этом разница в производительности, также оказалась небольшой. Еще одно экспресс-тестирование это наглядно показывает:

Итак, в конце 2006, Corsair выпустила память способную работать на частоте 1200МГц, а год назад мы тестировали память Corsair DDR2 TWIN2X1024-8000UL1, которая работала на частоте 1066МГц. На первый взгляд, рост частоты невысок, однако стоит принять внимание то, что объем модулей увеличился с 512Мб до 1Гб. А увеличение объема негативно действует на способность модулей работать на высоких частотах. Это легко проиллюстрировать на примере DDR-I модулей. Лучшие оверклокерские модули объемом 256-512Мб на чипах Samsung TCCD работали на частотах 300-320МГц (DDR640), а модули Corsair TWINX2048-3500LLPRO объемом 1Гб работали максимум на частоте 254МГц (DDR508). И это был лучший результат среди гигабайтных модулей.

Таким образом мы приходим к выводу, что за 2006 год производители оперативной памяти добились значительного прогресса. Кроме Corsair, еще пара компаний представила память DDR-2 способную работать на частотах 1100МГц и выше. Это OCZ DDR2 PC2-8800 Gold Edition, OCZ FlexXLC (PC2-9200) и Kingston HyperX DDR2-1200.

Несколько слов о комплекте модулей Corsair TWIN2X2048-8500C5, которые рассчитаны на работу на частоте 1066МГц, при напряжении питания 2,2В и таймингах 5-5-5-15 (2Т). Эти модулю поддерживают технологию EPP (Enhanced Performance Profiles) и сертифицированы для SLI.

Утилита CPU-Z выдает следующую информацию о SPD:

При практических тестах модули продемонстрировали отличный потенциал по разгону - максимальная частота = 590МГц (DDR2-1180) с высокими таймингами,

и 515МГц (DDR2-1030) с таймингами 4-4-4-12:

По результатам тестов, мы можем заключить, что память Corsair TWIN2X2048-8500C5 является дешевой альтернативой серии Dominator.

Выводы. Итак, прогресс в разработке и производстве оверклокерской памяти принес следующие результаты: на рынке появились гигабайтные модули, которые способны работать на частотах более 550МГц (DDR2-1100) с достаточно низкими таймингами (4-4-4-4-12). Используя такую память, оверклокер может теоретически разогнать процессор Intel E6300 с частоты 1,86ГГц до ~4ГГц в синхронном режиме (т.е. на плате P965). Однако никто не будет покупать самый дешевый процессор (200$) и комплект памяти за 500$. А для домашнего разгона (не экстремального) хватит любой памяти, которая способна работать на 500МГц (DDR2-1000). Кроме того, нужно помнить, что модули памяти имеют различную совместимость с материнскими платами. В частности серия Corsair Dominator раскрывает весь свой потенциал только на плате ASUS P5B Deluxe. На остальных платах, Dominator работает практически также, как и более дешевая память (т.е. в диапазоне DDR2 1000-1066МГц). Тем не менее, модули памяти Dominator TWIN2X2048-8888C4DF являются одними из самых быстрых в мире, и самыми быстрыми, которые были в нашей тестовой лаборатории.

Автор: Александр Митрофанов
