AMD 7 Series – новые чипсеты, новые возможности

Компания AMD никогда серьёзно не занималась выпуском настольных чипсетов. Все её решения носили поддерживающий характер для новых процессоров и находились на рынке до тех пор, пока распространение наборов логики партнёров не примет массовый характер. Последним из могикан можно считать AMD 760, анонсированный в далёком 2000 году, рассчитанный на процессоры Athlon и Duron с разъёмом Socket A и поддерживающий прогрессивный на то время тип памяти DDR. Производство чипсета было свернуто после 2002 года, и до приобретения ATI Technologies компания AMD к вопросам настольного сегмента более не возвращалась. Да и незачем было, ведь на рынке велась жестокая конкуренция, победителем из которой вышла, естественно, NVIDIA с е функциональными, производительными и обожаемыми всеми оверклокерами чипсетами. Но что-то в последнее время энтузиазм со стороны калифорнийской компании немного поутих – то ли из-за слияния AMD с главным конкурентом, то ли из-за того что после выхода Intel Core 2 Duo платформа AMD стала не такой уж и производительной. Но факт остаётся фактом.

После приобретения ATI Technologies компания AMD снова вернулась на бурно развивающийся рынок системной логики для настольных ПК, причём не только с чипсетами, но и с целой платформой. Чипсеты, выпускавшиеся ранее ATI, были просто перемаркированы, а первыми наборами системной логики, которые вышли уже под торговой маркой AMD, была серия интегрированных решений 690G/V. Для многоядерных процессоров Phenom, относящихся к новому поколению и поддерживающих шину HyperTransport 3.0, были представлены решения AMD 7 Series, которые с видеоадаптерами серии Radeon HD 3800 и данными процессорами являются основными звеньями платформы Spider, рассчитанной на домашних пользователей и энтузиастов.

Логотип AMD SPIDER

Всего в линейке AMD 7 Series три чипсета: AMD 790FX, 790X, 770. Все они рассчитаны на Socket AM+ (обратно совместим с Socket AM, но с некоторыми ограничениями), поддерживают шину HyperTransport 3.0, память DDR2-1066, PCI Express 2.0 и отличаются лишь количеством поддерживаемых линий PCI-E.

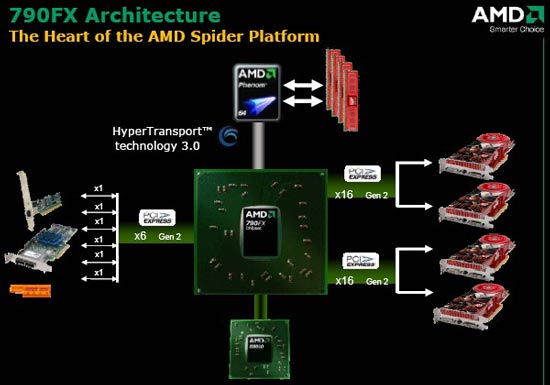

Блок-схема чипсета AMD 790FX

Старшая версия имеет 42 линии PCI Express 2.0, 32 линии которого отведены для графических интерфейсов, 4 линии для соединения южного и северного мостов, а оставшиеся 6 могут быть использованы для нужд контроллеров или плат расширения. Количество разъёмов PCI-E x16 для подключения видеокарт при этом равно четырём.

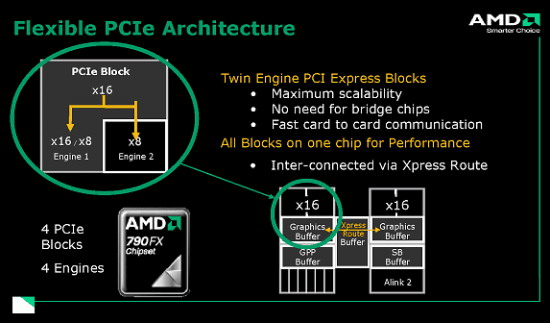

Устройство контроллера PCI Express

Контроллер шины PCI Express состоит из двух блоков по два «движка», на каждый из которых приходится по 8 линий PCI-E. В итоге благодаря такому большому количеству линий PCI-E два графических адаптера могут работать в режиме «PCI-E x16 + PCI-E x16», при этом движки разбиваются по парам. В случае использования более двух видеокарт движки работают независимо, и конфигурация графических интерфейсов имеет следующий вид: x8+x8+x8+(x8). Учитывая вдвое большую пропускную способность шины PCI Express 2.0, снижение до режима «x8» вряд ли скажется на производительности, тем более что мощные решения серии Radeon всегда используют для соединения между собой специальные мостики.

Чипсет AMD 790X также поддерживает 32 линии PCI Express для нужд графической системы, но доступным режимом работы является лишь «PCI-E x16 + PCI-E x16», а значит, объединить в CrossFire можно будет только два адаптера. Младший представитель – AMD 770 обладает всего одним графическим разъёмом, режим CrossFire не поддерживает и рассчитан на массовый рынок.

Переход на новую версию HyperTransport позволил поднять планку пропускной способности шины до 20,8 Гб/с, частота при этом составляет 2,6 ГГц (6,4 Гб/с и 1 ГГц для HyperTransport 1.0 соответственно), но в зависимости от процессора она может иметь и меньшие значения. Как и в случае с PCI Express 2.0, имеется полная совместимость между продуктами, поддерживающие различные версии интерфейсов. Так, процессоры Phenom с Socket AM+ можно запросто устанавливать в платы с Socket AM и наоборот, при этом частота HyperTransport будет равна 1 ГГц. Но не стоит забывать, что при различной комбинации AM+ и AM пользователям станут недоступны ещё некоторые технологии, изначально поддерживаемые платформой AM+. Например, CoolCore, позволяющая наряду с Cool’n’Quiet снизить уровень энергопотребления новых процессоров, а также возможность установки памяти DDR2-1066.

Вся линейка новых чипсетов выполнена по 65-нанометровым технологическим нормам, при этом максимальный уровень энергопотребления равен всего 10 Вт, что достаточно мало и позволяет говорить о высокой энергоэффективности новой платформы.

В качестве южного моста используется уже проверенный временем чип SB600, который по функциональности немного отстаёт от конкурентов. Южный мост поддерживает до 6 устройств PCI, четыре канала SATA II, с возможностью организации RAID-массивов 0, 1 и 1+0, один канал IDE, 10 портов USB 2.0 и HD Audio. В будущем компания планирует оснащать свои чипсеты южными мостами SB700, которые, как ожидается, будут поддерживать 6 каналов SATA II, более десяти портов USB, а также некоторые технологические усовершенствования.

Учитывая повальную моду на выпуск продукции, рассчитанной на оверклокеров и энтузиастов, – не смогла устоять даже Intel – от AMD ожидали чего-то большего, чем просто рекламные лозунги о новой платформе, обновлённые системные шины и поддерживаемые технологии. И действительно, компания представила мощнейшую программную среду по тонкой настройке системы – AMD OverDrive, которая совместно с дополнением в структуре BIOS новейших чипсетов позволит настраивать систему, снимать показания мониторинга и заниматься разгоном прямо из-под Windows, что действительно подчёркивает направленность платформы Spider.

Как видим, после долго затишья компания выпустила действительно интересные продукты, причём изначально рассчитанные не только на домашних пользователей, но и на энтузиастов и оверклокеров, армия которых растёт в геометрической прогрессии.

От части теоретической можно смело переходить к практической. Сегодня мы рассмотрим плату Gigabyte MA790FX-DQ6 на базе самого старшего чипсета седьмой серии, которая под стать самому набору логики относится к топовой линейке производителя.

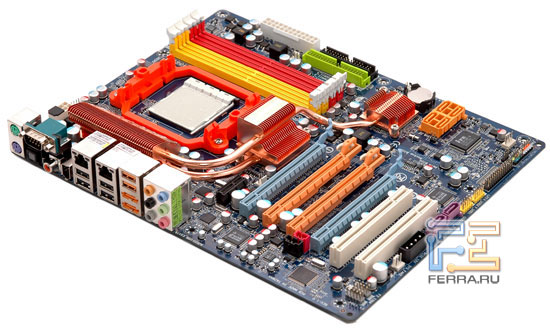

Gigabyte MA790FX-DQ6

Как и все high-end-модели системных плат компании, MA790FX-DQ6 имеет 6 ключевых особенностей, что отражено в самом названии продукта суффиксом Q6.

Характеристики платы

Комплекты поставки

Материнская плата Gigabyte MA790FX-DQ6 поставляется в коробке внушительных размеров, что подчеркивает статус продукта. На этот раз компания порадовала нас нейтральным оформлением, выполненным в серо-белых тонах.

Gigabyte MA790FX-DQ6

Упаковка Gigabyte MA790FX-DQ6

Комплект поставки платы имеет следующий вид.

• Документация:
  • User’s Manual
  • Hardware Installation Guidebook
• Шлейфы и переходники:
  • 5 кабелей SATA
  • 1 SATA Power (внешний)
  • шлейф IDE
  • шлейф Floppy
  • 1 брекет eSATA
• Дополнительно:
  • I/O Shield
• Диски:
  • диск с драйверами

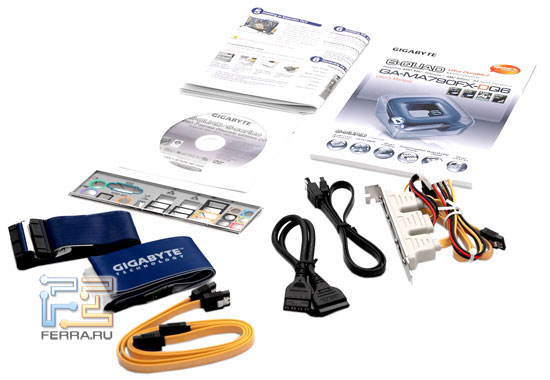

Комплект поставки

Неизменный комплект поставки на протяжении уже длительного времени. Единственное, в чём наблюдается различие от модели к модели, – количество брекетов eSATA. С таким «разнообразием» продукция Gigabyte на фоне конкурентов смотрится слабовато.

Осматриваем плату

Новинка от Gigabyte на базе AMD 790FX рассчитана на установку как существующих моделей процессоров Athlon 64/X2/FX и Sempron исполнении AM2, так и выходящих Phenom с Socket AM+, благодаря которому появляется возможность установить память стандарта DDR2-1066, задействовать потенциал шины HyperTransport 3.0 и остальных современных технологий. При использовании «старых» процессоров всё технологическое превосходство платы нивелируется и она становится обычным, AM2-совместимым аналогом с поддержкой CrossFireX. Как заявляет производитель, плата Gigabyte MA790FX-DQ6 оптимизирована под четырёхъядерные процессоры, а это одна из шести ключевых особенностей продукта, которая получила название Quad-Core Optimized.

Несмотря на направленность платы, производитель всё же оставил на задней панели COM-порт, что понравится пользователям какого-нибудь старого оборудования или модема. Другой архаичный интерфейс, LPT, остался на плате в виде колодки.

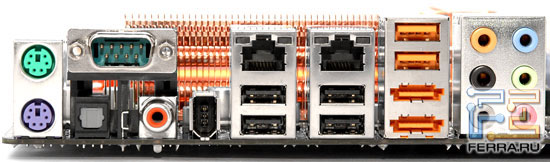

Задняя панель Gigabyte MA790FX-DQ6

Кроме разъёма RS-232 на панели присутствуют порты PS/2, цифровой и коаксиальный S/PDIF, один стандартный FireWire, два сетевых разъёма, шесть USB-портов, два eSATA и шесть аудиоразъёмов.

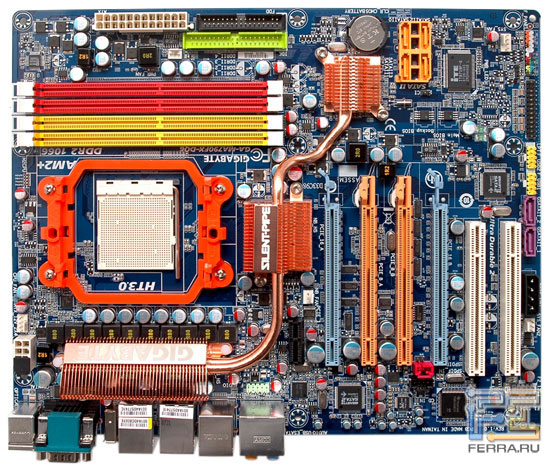

Gigabyte MA790FX-DQ6, вид сверху

Дизайн и компоновка платы имеет как положительные моменты, так и отрицательные. К положительным можно отнести размещение слотов DIMM на достаточном расстоянии от графического интерфейса, так что замена модулей памяти при собранной системе не составит особого труда. Расположенные по краям платы разъёмы питания и периферии позволят аккуратно сложить кабели и шлейфы для обеспечения нормального движения воздуха внутри системного блока. Контакты Clear CMOS находятся с переднего края платы, что облегчит жизнь при неудачном разгоне системы.

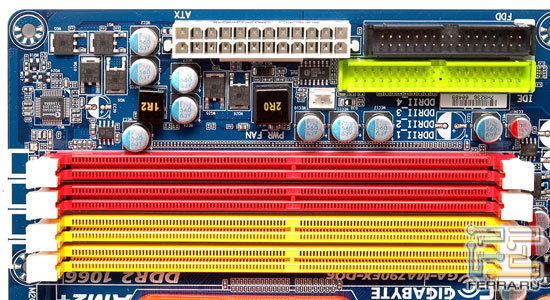

Разъемы DIMM, питания, FDD и IDE

Из отрицательных моментов можно выделить размещение четырёх слотов PCI-E x16 в группе, что не позволит установить четыре видеокарты с двухэтажной системой охлаждения в режиме CrossFireX. Если же использовать карты со стандартной системой охлаждения возможно блокирование части основных разъёмов SATA. Да и установленный разъём типа molex для дополнительного питания видеокарт находится в не очень удобном месте – на нижнем краю платы.

Функциональность платы расширена производителем благодаря двум контроллерам собственного производства, поддерживающим по два канала SATA II и один IDE. Но так как на плате уже реализован один канал на два устройства IDE посредством южного моста, инженеры компании оставили лишь поддержку последовательного интерфейса. В итоге пользователям стало доступно 6 каналов SATA II и два eSATA, вынесенных на заднюю панель. Кстати, два порта eSATA вместе с двумя разъёмами на дополнительном брекете являются ключевой особенностью платы – Quad e-SATA2. Сетевые возможности платы реализованы двумя уже знакомыми по предыдущим нашим материалам контроллерами Realtek 8111B, поддерживающими Gigabit Ethernet и расположенными на шине PCI-E. В качестве звуковой подсистемы используется 7.1-канальный HD-аудиокодек Realtek ALC889A.

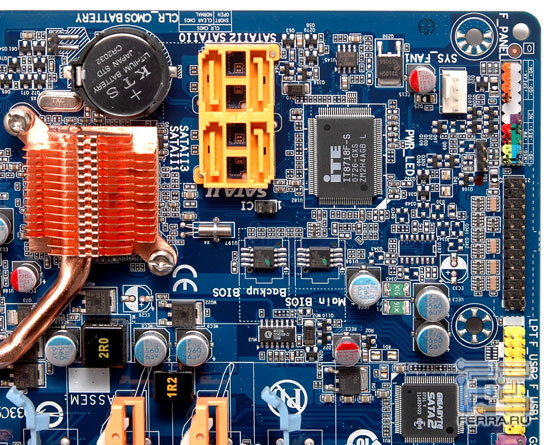

Разъёмы SATA, FrontPanel, USB

Кроме четырёх слотов PCI-E x16, два из которых электрически совместимы с PCI-E x8, на плате установлено два PCI и один PCI-E x1, чего должно хватить для расширения возможностей собранной системы. Поддержка платой четырёх видеоадаптеров в режиме CrossFireX выделено производителем в очередную особенность, а именно в Quad CrossFireX.

Слоты расширения, разъёмы SATA и molex

Подсистема питания процессора выполнена по 10-фазной схеме, с использованием твердотельных конденсаторов и закрытых дросселей хорошего качества, и относится к ещё одной «четвёрке» под называнием Quad Double Phase. Пусть вас не смущает надпись «четыре по два» при наличии 10 фаз – здесь 8 выходит на передний план, а 2 держится в уме. Наличием твердотельных конденсаторов во всех цепях питания продукции Gigabyte, даже плат не топовой серии, уже никого не удивишь, так как компания давно перешла на использование только качественных компонентов.

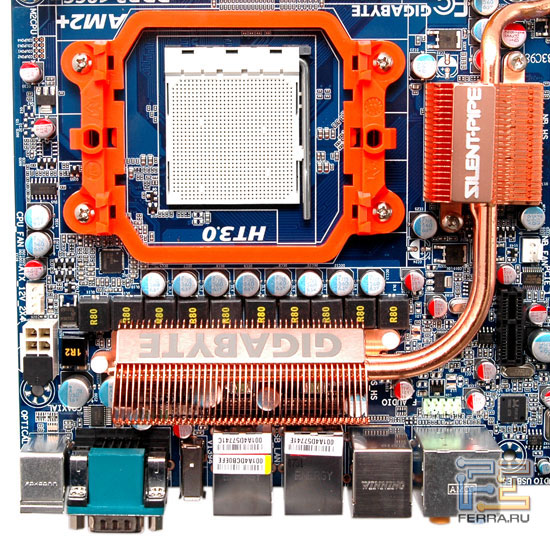

Системы питания и охлаждения

За охлаждение платы отвечает система Silent-Pipe, состоящая из медных радиаторов на микросхемах чипсета и силовых элементах, объединённых между собой тепловыми трубками. С обратной стороны платы, напротив северного и южного мостов и процессорного разъёма, установлены пластины-радиаторы, относящиеся к системе Crazy Cool, которая вместе с Silent-Pipe является особенностью платы – Quad Cooling. Количество коннекторов на плате для подключения вентиляторов равно пяти, два из которых, включая процессорный, четырёхконтактные.

BIOS

BIOS платы MA790FX-DQ6 основан на микрокоде AWARD и, как положено для высокоуровневых моделей производства Gigabyte, позволяет произвести тонкую настройку системы и имеет неплохие возможности для разгона. Мониторинг системы позволяет контролировать основное напряжение, два датчика температуры и четыре вентилятора, два из которых, подключаемые к 4-контактным разъёмам, могут изменять скорость вращения в зависимости от температуры процессора и системы. Энтузиастам понравится возможность поднятия частоты тактового генератора вплоть до 500 МГц, напряжения питания процессора до 1,9 В, памяти на +0,5 В от номинала на северном и южных мостах, а также на всевозможных шинах. Жаль только, нет пресетов для динамического разгона, которые часто встречаются в некоторых платах производителя. Ну и последняя особенность платы – Quad BIOS, подразумевающая наличие четырёх копий BIOS, включая две в микросхемах ПЗУ, благодаря которым можно будет восстановить в случае чего испорченный микрокод.

Тестирование

Тестовый стенд имел следующую конфигурацию.

• Процессор:
  • Athlon 64 FX-62 (2,8 ГГц)
• Оперативная память:
  • 2х512 MB DDR2-667 Kingston
• Видеокарта:
  • ATI Radeon X1800XTX 256 MB PCI-Express
• Жёсткий диск:
  • Hitachi Deskstar 7K80 HDS7280 (80 GB 7200 rpm SATA II)
• Блок питания:
  • FSP 700 Вт (FX700-GLN)

В качестве оппонентов были выбраны платы на базе старых чипсетов ATI/AMD – RD580 и RD690G, а также одна плата на основе конкурентного решения NVIDIA nForce 590 SLI:

• Elitegroup AMD690GM-M2
• Sapphire Pure PC-AM2RD580
• ASUS M2N32-SLI

С методикой самого тестирования можно ознакомиться в этом материале.

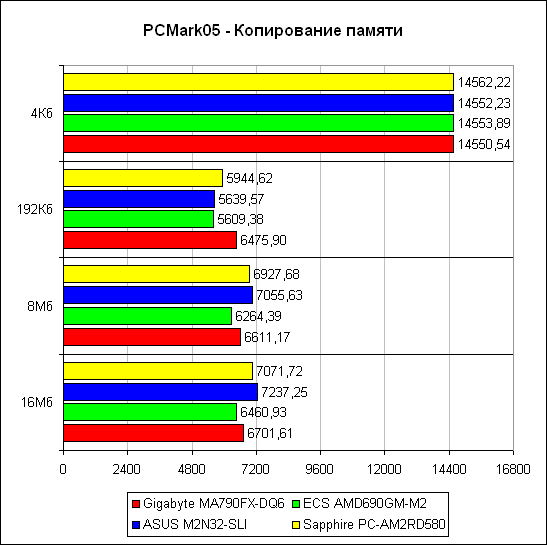

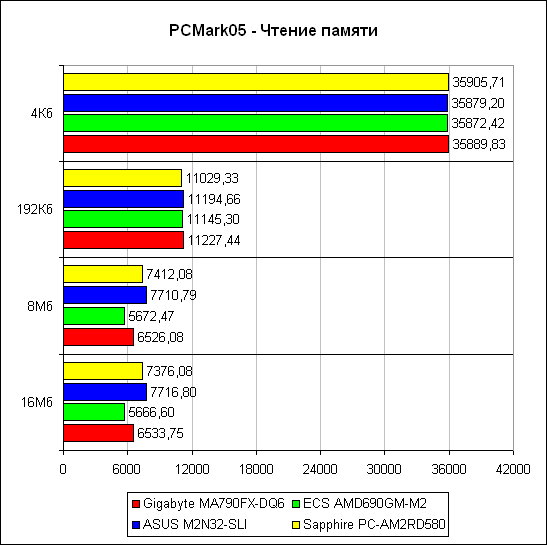

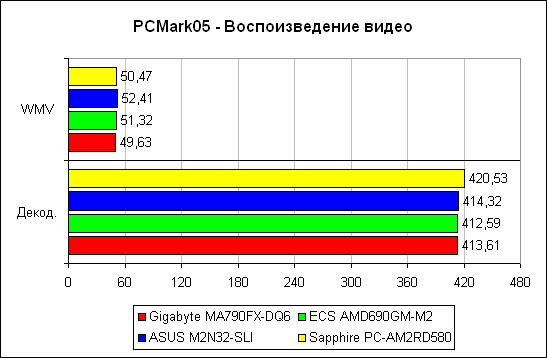

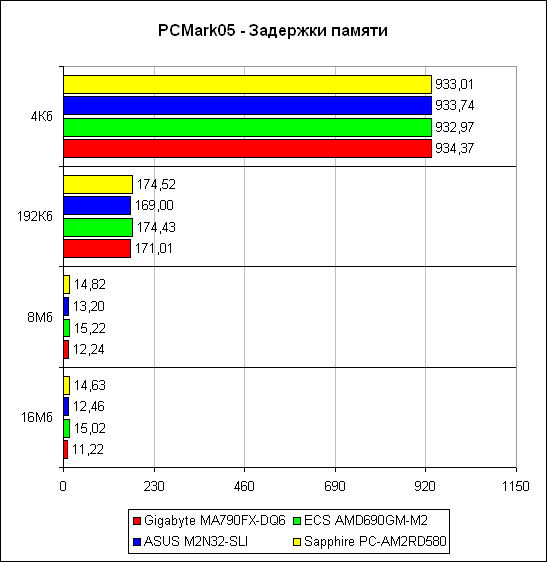

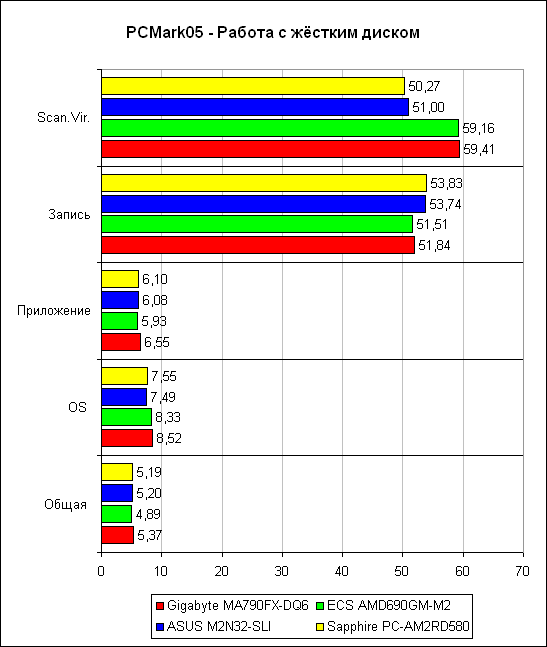

Futuremark PCMark'05

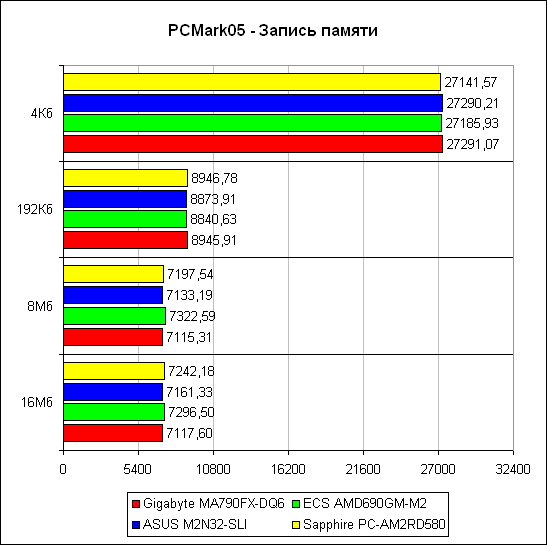

Тестирование в Futuremark PCMark'05

В некоторых тестах синтетического пакета PCMark'05 производительность Gigabyte MA790FX-DQ6 на базе AMD 790FX оказалась примерно равной с ECS AMD690GM-M2. Отличные показатели в тесте HDD, с большим отрывом как от конкурента, так и от платы на базе устаревшего RD580. А вот в тесте памяти новое творение AMD всё же уступило конкурентам, хоть и незначительно, причём вместе с решением на базе RD690G.

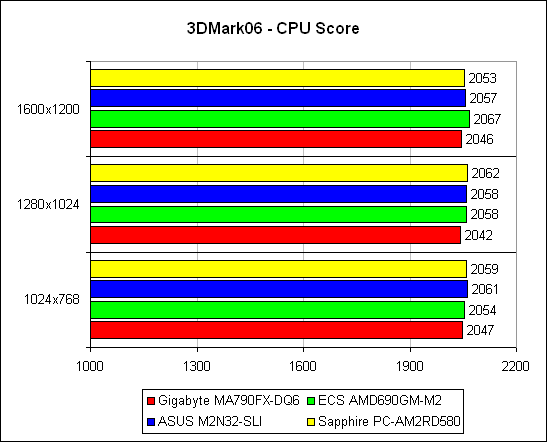

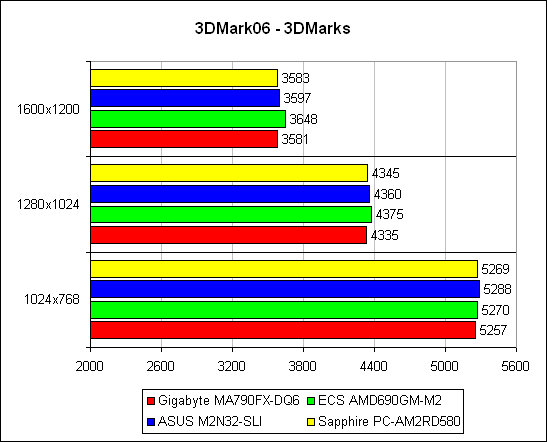

Futuremark 3DMark'06

Тестирование в Futuremark 3DMark'06

В 3DMark'06 результаты участников немного сравнялись, где-то быстрее плата на одном чипсете, где-то – на другом.

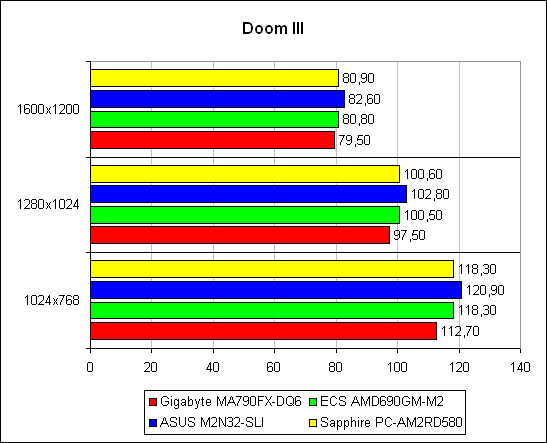

Игровые тесты

Тестирование в игровых приложениях

В игровых приложениях MA790FX-DQ6 ведёт себя по-разному. Например, в «Doom 3», благосклонно относящемся к пропускной способности памяти, плата на 790FX, естественно, отстаёт. Игра «Half-Life 2» менее зависима от подсистемы памяти, что и отразилось на результатах. Правда, догнать экземпляр на nForce 590 SLI так и не удалось. Похожая ситуация наблюдается и с ECS AMD690GM-M2, ну а плата Sapphire на RD580 вполне неплохо смотрится даже в наше время.

Вывод

После долгого затишья компания AMD выпустила целую серию чипсетов, покрывающих все сегменты рынка и отличающихся друг от друга лишь количеством линий PCI Express. High-end-решение в лице AMD 790FX (да-да, именно high-end от AMD, что на данный момент пока непривычно) позволит собирать мощные системы для энтузиастов на платформе Spider, в которую входят также новые процессоры Phenom и видеокарты серии Radeon HD 3800, поддерживающие DirectX 10.1. Возможность установить четыре видеоадаптера благодаря технологии CrosFireX позволит поднять производительность графической подсистемы на новый уровень. Чипсет AMD 790X рассчитан на более «классические» системы с поддержкой CrossFire, а AMD 770 с одним лишь графическим интерфейсом – на массовый рынок. Но даже несмотря на поддержку новых стандартов и технологий – PCI Express 2.0, HyperTransport 3.0, решения AMD 7 Series всё же проигрывают по функциональности южного моста SB600 своим конкурентам, и AMD необходимо повременить с переходом на новый чип SB700. Мощное средство для разгона, AMD OverDrive станет неплохим инструментом в руках опытного энтузиаста, да и новички вряд ли останутся недовольны.

Что касается материнской платы Gigabyte MA790FX-DQ6, то ответ очевиден: несмотря на некоторые огрехи в дизайне, продукт получился неплохим, достаточно функциональным и имеет отличные возможности по настройке системы в BIOS Setup. Судить о производительности пока ещё рано, ввиду того что это одна из первых плат на базе AMD 790FX, попавших к нам на рынок. Так что со временем, проведя полномасштабное тестирование продуктов на новом чипсете, можно будет дать окончательный отчёт о возможностях решения от AMD. Ну и в очередной раз сталкиваемся с проблемой комплекта поставки плат от Gigabyte – мало, очень мало...

Автор: Алексей Бессараб
