ASUS P5N32-E SLI на NVIDIA nForce 680i SLI
Компания ASUS выпустила очередную материнскую плату из серии P5N с новой приставкой в названии. Поскольку ассортимент плат ASUS на различных версиях nForce довольно велик, мы решили привести полный их список с краткими комментариями:
Нетрудно заметить, что некоторые названия отличаются всего на несколько букв, а в то же время различия между платами довольно серьезные: линейка P5N32 включает в себя продукты на четырех чипсетах. Данная ситуация может несколько запутать покупателя. Сегодня мы протестируем плату P5N32-E SLI, которая основана на том же дизайне, что и ASUS Striker. Причем PCB у плат совершенно одинаковая, вплоть до названия "Striker Extreme", которое на плате P5N32-E SLI заклеено.
Основные отличия платы P5N32-E SLI от Striker заключаются в комплектации, отсутствии кнопок, LCD-экрана, а также в упрощенной системе охлаждения. При этом функциональные возможности остались практически без изменений (за исключением дополнительного Serial ATA II контроллера), а цена снизилась практически на $100-125! Спецификация ASUS P5N32-E SLI
КоробкаПлата упакована в коробку с дизайном характерным для серии "A.I.":
Одна страница обложки раскрывается подобно книге:
Комплектация
Стандартные элементы комплектации не полностью раскрывают возможности материнской платы – кое-что придется докупить. Речь идет о двух Serial ATA кабелях (с соответствующим переходником питания), а также о двух планках с USB-портами. В остальном к комплектации никаких претензий: есть P-ATA шлейф и шлейф для дисковода, а также 4 Serial ATA кабеля и два переходника питания (4 разъема).
Кроме того, поставляется одна планка с двумя USB-портами и планка с портом Firewire:
Руководство пользователя очень качественное и подробное.
Теперь посмотрим на гибкий SLI-коннектор, который предназначен для соединения двух видеокарт.
Кроме него в коробке можно обнаружить различные приятные мелочи. Это специальные коннекторы (Quick Connection Kit), к которым можно подсоединить все кабели от корпуса (кнопки "Power", "Reset", кабель от индикатора "HDD", и пр.), а потом подключить их к плате одним движением руки. И, наконец, плата имеет звуковую подсистему, которая выполнена в виде отдельной платки:
Плата ASUS P5N32-E SLIПо сравнению с Striker, система охлаждения чипсета на плате P5N32-E SLI выглядит упрощенной. Однако она полностью соответствует тепловыделению чипсета в штатном режиме работы. В режиме разгона, медные радиаторы желательно принудительно охлаждать. Для этого отлично подошел бы дополнительный фирменный вентилятор ASUS, но, к сожалению, его нет в комплекте.
Стоит отметить, что расположение основных элементов платы также не создает каких-либо трудностей для сборщика. В частности, основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы:
Для удобства подключения 4-контактного кабеля, "лишние" контакты закрыты пластиковой крышкой
Впрочем, упрекнуть дизайн PCB все же можно: после установки длинной PCI-Express видеокарты в первый слот, частично блокируются слоты DIMM. Кстати, рядом с этими слотами установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.
Кроме него на плате установлены еще семь(!) 3-контактных разъемов:
CHA_FAN1 и OPT_FAN2 - около аудиослота, Отметим, что плата P5N32-E SLI не только определяет скорость вращения всех восьми вентиляторов, но и управляет их скоростью в зависимости от температур. На северном мосту установлен медный радиатор, который соединен с радиаторами южного моста и модуля питания при помощи тепловых трубок.
Под северным мостом на плате установлены четыре слота DIMM, при этом максимальный объем памяти составляет 8 Гб.
Для включения двухканального режима необходимо устанавливать модули в слоты одного цвета. Также отметим наличие на плате зеленого светодиода SB_PWR, который загорается, как только на плату подается питание. Что касается возможностей расширения, то на плате установлены три слота PCI Express х16 (все с фиксаторами), а также один слот PCI Express x1, один слот для аудиокарты и два слота PCI.
Стоит отметить, что на синие слоты PCI Express х16 выделяется по 16 линий шины, а на центральный белый слот PCI Express х16 - только 8. Что касается аудиослота, то он предназначен только для одного типа звуковых карт:
звуковая карта есть в комплекте
Возможности расширенияПлата ASUS P5N32-E SLI поддерживает 6 каналов Serial ATA II. Соответствующие разъемы окрашены в синий цвет и расположены около южного моста, причем ориентированны параллельно плоскости платы.
Дизайн платы подразумевает установку дополнительного RAID-контроллера Sil3132, однако на нашей плате он не установлен.
В результате к материнской плате ASUS P5N32-E SLI можно подключить 8 жестких дисков: 6 по протоколу Serial ATA II и 2 по Parallel ATA. На плате установлены два гигабитных сетевых контроллера 88E1116, производства компании Marvell:
Плата поддерживает 10 портов последовательной шины USB 2.0, четыре из которых расположены на задней панели, еще 6 подключаются при помощи планок (в комплекте одна планка с двумя портами). Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный контроллер VT6308P производства VIA. В результате плата поддерживает два порта IEEE1394: один расположен на задней панели, другой подключается при помощи планки (имеется в комплекте).
И последнее, на чем мы остановимся, - это встроенный звук High Definition Audio. В качестве кодека используется чип ADI AD1988B, который поддерживает выход на 8 каналов.
напомню, что звуковая подсистема находится на отдельной платке
Задняя панель платы имеет следующий вид:
Вы можете заметить полное отсутствие LPT- и COM-портов. Вместо них на задней панели оптический и коаксиальный S/PDIF-выходы и порт Firewire. В отличие от Striker, на плате ASUS P5N32-E SLI отсутствуют дополнительные кнопки:
Традиционная схема джамперов на плате:
Теперь поговорим о настройках BIOS.
BIOSBIOS платы ASUS P5N32-E SLI основан на версии Award BIOS Phoenix.
Расширенный набор настроек памяти находится в разделе "Extreme Tweaker/Overclocking/Memory Timing Settings":
Параметр, отвечающий за выбор частоты работы памяти имеется в разделе настроек оверклокинга:
Теперь рассмотрим раздел, посвященный системному мониторингу.
Во-первых, плата отслеживает текущую температуру процессора и системы.
Во-вторых, плата отслеживает все возможные напряжения системы:
В-третьих, плата отлеживает скорость всех восьми(!) вентиляторов, которые могут быть подключены,
и управляет их скоростью с помощью функции Q-Fan.
Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами:
а также возможность отображения параметров BIOS на нескольких языках:
Наряду с этим отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 3, а также Crashfree BIOS 3, которая позволяет восстановить испорченный BIOS с помощью образа на дискете, флэшке или на компакт-диске. Обновить версию BIOS можно несколькими путями. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST-картинку с помощью утилиты ASUS MyLogo 3. Впрочем, Windows утилита имеет один недостаток - не позволяет прошить старую версию BIOS. Поэтому если возникла необходимость откатиться на предыдущую версию, то можно воспользоваться утилитой EZ Flash 2, которая встроена в BIOS. Файл с новой прошивкой может находиться не только на привычной 3" дискете, но и на жестком диске или USB-флэшке.
Еще один способ прошить BIOS - с помощью DOS утилиты AWDFLASH. В заключение отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их.
Также отметим совершенно новую функцию Music Alarm. Суть проста - это будильник. Нужно всего лишь установить время и день недели, а также оставить Audio-диск в приводе. В нужное время система начнет воспроизводить выбранный пользователем трек, и, в зависимости от «энергичности» этого трека (и, конечно, громкости), пользователь либо проснется, либо опоздает в школу/на работу.
Разгон и стабильностьТеперь посмотрим на преобразователь питания (8-фазную схему), в котором полностью отсутствуют традиционные конденсаторы (так называемый EL-Capless power design).
Как мы уже говорили, на силовых элементах установлены массивные медные радиаторы. При установке мощного процессорного кулера они охлаждаются набегающим потоком воздуха. Теперь переходим к рассмотрению функций разгона, сосредоточенных в разделе "Extreme Tweaker".
Перечислим их. Плата ASUS P5N32-E SLI позволяет изменять частоту FSB в диапазоне от 133 МГц до 750 МГц с шагом 1 МГц. Удобно, что можно сразу ввести нужное значение, правда, его приходится делить на 4, чтобы знать точное значение частоты FSB.
Отметим, что частоту шины между южным и северным мостом можно менять в диапазоне от 200 МГц до 500 МГц (с шагом 1 МГц):
Пользователь может поменять множитель шины HyperTransport на участке между NB и CPU:
Кроме того, можно изменить частоту шины PCI Express в диапазоне от 100 МГц до 200 МГц (также с шагом 1 МГц). Частоту шины можно устанавливать независимо для каждого слота PCI Express x16.

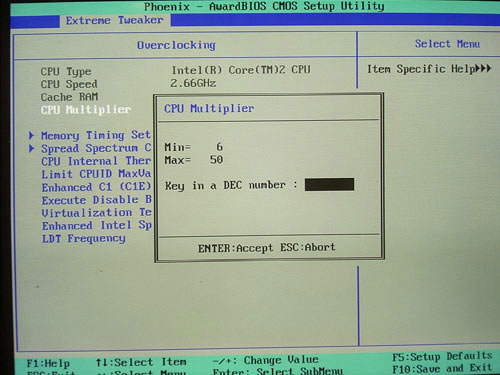

При необходимости пользователь может изменить множитель процессора (который на всех процессорах Intel заблокирован в сторону повышения):
Диапазон изменения - от 6 до 50 с шагом 1. Следующая функция позволяет изменять напряжение на процессоре (Vcore); диапазон - от 0,83125 В до 1,9 В с шагом 0,00625 В.
Следующая функция повышает напряжение на модулях памяти:
Диапазон изменения Vmem невероятно широкий (от 1,85 В до 3,425 В с шагом 0,025 В)! Более того, еще несколько настроек позволяют увеличить напряжение на контроллер памяти
(сделать это независимо для каждого канала).
Еще пара полезных функций позволяет изменять напряжение на чипсете. Диапазон изменения напряжения на северном мосту - от 1,2 В до 2,75 В с шагом 0,05 В:
Диапазон изменения напряжения на южном мосту - от 1,5 В до 1,85 В с шагом 0,05 В:
Плата ASUS P5N32-E SLI позволяет изменять напряжение на шине HyperTransport в диапазоне от 1,2 В до 1,95 В с шагом 0,05 В:
Пользователь может изменить напряжение CPU VTT в диапазоне от 1,2 В до 1,55 В с шагом 0,05 В:
Также плата поддерживает функцию динамического разгона процессора - "NOS",
а также функцию автоматической установки всех необходимых параметров при разгоне до фиксированного значения (выбор степени разгона измеряется в процентах).
Обе функции вряд ли заинтересуют серьезных оверклокеров из-за откровенно слабого потенциала (всего 10%). Переходим к практическому разгону. В отличие от Striker плата P5N32-E SLI довольно легко заработала на частоте FSB = 500 МГц !
Самое интересное, что ревизия платы точно такая же, как у тестовой платы Striker (а именно 1.00G).
ПроизводительностьОтметим, что плата ASUS P5N32-E SLI устанавливает штатную частоту FSB с некоторым завышением:
Во время тестирования производительности мы сравнили плату ASUS P5N32-E SLI с платой ECS PN2 SLI2+ на чипсете nForce 680i SLI, а также c ASUS Striker. В тестовой системе было использовано следующее оборудование:
Вначале посмотрим на результаты синтетических тестов.
Теперь тесты игровых программ (т.е. реальных приложений).
ВыводыНачнем с главного: плата ASUS P5N32-E SLI является урезанной версией ASUS Striker. Причем, "под сокращение" попали не самые важные функции: светодиодная подсветка, кнопки, LCD-экран, поддержка дополнительных термодатчиков. Единственная серьезная "потеря" - отсутствие дополнительного Serial ATA II/RAID контроллера. Однако по сравнению с Striker, плата ASUS P5N32-E SLI стоит на $100-125 дешевле, что не только окупает "урезанные" функции, но и выводит данную плату вперед по соотношению "цена/качество".
Striker и P5N32-E SLI
Отдельно отметим, что данная плата показала лучшие результаты разгона. В частности мы достигли FSB=500 МГц. Однако о каких-либо закономерностях мы пока говорить не будем. Дело в том, что данные платы имеют разный потенциал разгона даже в пределах одной модели. Соответственно часть пользователей Striker сообщают о преодолении рубежа в 500 МГц, а часть пользователей платы P5N32-E SLI не достигают этой частоты.
ЗаключениеПлюсы:
Автор: Александр Митрофанов |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
