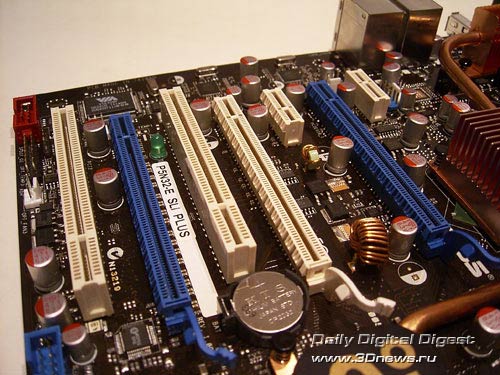

Возможности расширения

Плата ASUS P5N32-E SLI PLUS поддерживает 6 каналов SerialATA-II. Соответствующие разъемы окрашены в синий цвет и расположены около южного моста, причем ориентированны параллельно плоскости платы.

Дизайн платы подразумевает установку дополнительного RAID-контроллера Sil3132, однако на нашей плате он не установлен.

В результате к материнской плате ASUS P5N32-E SLI PLUS можно подключить 8 жестких дисков: 6 по протоколу SerialATA II и 2 по ParallelATA.

Далее - на плате установлены два гигабитных сетевых контроллера 88E1116, производства компании Marvell:

Плата поддерживает 10 портов последовательной шины USB 2.0, четыре из которых расположены на задней панели, а еще 6 подключаются при помощи планок (в комплекте одна планка с двумя портами). Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный контроллер VT6308P, производства VIA. В результате плата поддерживает два порта IEEE1394: один расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).

И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ADI AD1988B, который поддерживает выход на 8 каналов.

Напомню, что звуковая подсистема находится на отдельной платке.

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT и COM-портов. Вместо них на задней панели оптический и коаксиальный SP-DIF выходы и порт Firewire. В отличие от Striker, на плате ASUS P5N32-E SLI PLUS отсутствуют дополнительные кнопки включения, перезагрузки и сброса настроек BIOS.

Традиционная схема платы:

Поговорим о настройках BIOS.

BIOS

BIOS платы ASUS P5N32-E SLI PLUS основан на версии Award BIOS Phoenix.

Расширенный набор настроек памяти находится в разделе "Extreme Tweaker/Overclocking/Memory Timing Settings":

Параметр, отвечающий за выбор частоты работы памяти, находится в разделе настроек оверклокинга:

Рассмотрим раздел, посвященный системному мониторингу.

Во-первых, плата отслеживает текущую температуру процессора и системы.

Во-вторых, плата отслеживает все возможные напряжения системы:

В-третьих, плата отлеживает скорость всех восьми(!) вентиляторов, которые могут быть подключены,

и управляет их скоростью с помощью функции Q-Fan.

Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами:

а также возможность отображения параметров BIOS на нескольких языках:

Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 3, а также Crashfree BIOS 3, которая позволяет восстановить "запоротый" BIOS с помощью образа на дискете, флешке или на компакт-диске.

Обновить версию BIOS можно несколькими путями. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST-картинку с помощью утилиты ASUS MyLogo 3.

Впрочем, Windows-утилита имеет один недостаток - не позволяет прошить старую версию BIOS. Поэтому, если возникла необходимость вернуться на предыдущую версию, то можно воспользоваться утилитой EZ Flash 2, которая встроена в BIOS. Файл с новой прошивкой может находиться не только на привычной 3" дискете, но и на жестком диске или USB-флешке.

Еще один способ прошить BIOS - с помощью DOS утилиты AWDFLASH.

В заключение отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и, при необходимости, загружать их.

Также отметим совершенно новую функцию Music Alarm. Ее суть простая - это будильник: следует только установить время и день недели, а также оставить Audio-диск в приводе. В нужное время система начнет воспроизводить выбранный пользователем трек, и в зависимости от "энергичности" этого трека (и конечно, громкости) пользователь либо проснется, либо опоздает в школу/на работу.

Разгон и стабильность

Посмотрим на преобразователь питания (8-фазная схема), в котором полностью отсутствуют традиционные конденсаторы (так называемый EL-Capless power design).

Как мы уже говорили, на силовых элементах установлены массивные медные радиаторы. При установке мощного процессорного кулера они охлаждаются набегающим потоком воздуха.

Теперь переходим к рассмотрению функций разгона, которые сосредоточены в разделе "Extreme Tweaker".

Перечислим функции разгона. Во-первых, плата ASUS P5N32-E SLI PLUS позволяет изменять частоту FSB в диапазоне от 133 МГц до 750 МГц с шагом 1 МГц. Удобно то, что можно сразу ввести нужное значение, правда, его приходится делить на 4, чтобы знать точное значение частоты FSB.

Частоту шины между южным и северным мостом можно менять в диапазоне от 200 МГц до 500 МГц (с шагом 1 МГц):

Пользователь может поменять множитель шины HyperTransport на участке между NB и CPU:

Кроме того, можно изменить частоту шины PCI Express в диапазоне от 100 МГц до 200 МГц (также с шагом 1 МГц). Частоту шины можно устанавливать независимо для каждого слота PCI Express x16.

При необходимости, пользователь может изменить множитель процессора (который на всех процессорах Intel заблокирован в сторону повышения.

Диапазон изменения от 6 до 50 с шагом 1. Следующая функция позволяет изменять напряжение на процессоре (Vcore); диапазон от 0,83125В до 1,9В с шагом 0,00625В.

Следующая функция повышает напряжение на модулях памяти:

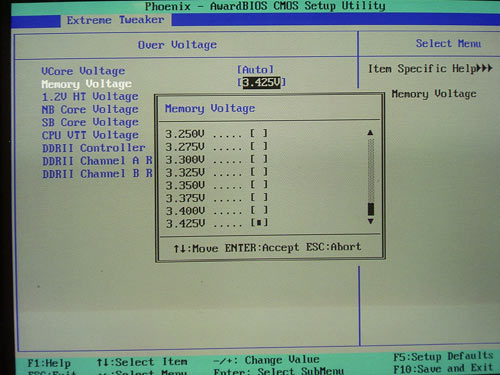

Диапазон изменения Vmem невероятно широкий (от 1,85 В до 3,425 В с шагом 0,025 В)! Более того, еще несколько настроек позволяет увеличить напряжение на контроллер памяти

(и сделать это независимо для каждого канала),

Еще пара полезных функций позволяет изменять напряжение на чипсете. Диапазон изменения напряжения на северном мосту - от 1,2 В до 2,75 В с шагом 0,05 В:

Диапазон изменения напряжения на южном мосту - от 1,5 В до 1,85 В с шагом 0,05 В:

Далее - плата ASUS P5N32-E SLI PLUS позволяет изменять напряжение на шине HyperTransport в диапазоне от 1,2 В до 1,95 В с шагом 0,05 В:

Кроме того, пользователь может изменить напряжение CPU VTT в диапазоне от 1,2 В до 1,55 В с шагом 0,05 В:

Также плата поддерживает функцию динамического разгона процессора - "NOS",

а также функцию автоматической установки всех необходимых параметров при разгоне до фиксированного значения (выбор степени разгона измеряется в процентах).

Обе эти функции вряд ли заинтересуют серьезных оверклокеров, из-за откровенно слабого потенциала (всего 20%).

Переходим к практическому разгону. В отличие от Striker, плата P5N32-E SLI PLUS довольно легко заработала на частоте FSB = 500 МГц!

Производительность

Отметим, что плата ASUS P5N32-E SLI PLUS устанавливает штатную частоту FSB с некоторым завышением:

Во время тестирования производительности мы сравнили плату ASUS P5N32-E SLI PLUS с платой ECS PN2 SLI2+ на чипсете nForce 680i SLI, а также с ASUS Striker и с ASUS P5N32-E SLI.

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Тесты игровых программ (то есть реальных приложений).

Выводы

Итак, есть две практически одинаковые платы: ASUS P5N32-E SLI и ASUS P5N32-E SLI PLUS, у которых одинаковый дизайн PCB, равные возможности расширения, функциональность, комплектация, возможности разгона и даже одинаковая цена. Как выбрать? Честно говоря, трудно ответить.

Единственная рекомендация - если розничная цена на одну из плат будет ниже, то на ней и остановить свой выбор. С другой стороны, при последующей перепродаже, вполне возможно, что плата на чипсете 680i SLI будет более востребованной. Но на настоящий момент мы не видим никакой разницы между этими продуктами.

Заключение

• Отличная стабильность и производительность;
• Поддержка технологии SLI (2 слота PCI Express x16);
• Третий слот PCI Express x16 (8 линий);
• Поддержка SerialATA II (6 каналов; RAID);
• Поддержка ParallelATA (1 канал; RAID);
• Два гигабитных сетевых контроллера и 8-канальный звук High Definition Audio;
• Поддержка интерфейса USB 2.0 (10 портов) и Firewire (2 порта);
• Набор фирменных технологий ASUS: (PC Probe II, MusicAlarm, CrashFree BIOS 2, MyLogo 2, Q-FAN 2 и прочее);
• Дополнительный набор технологий AI Proactive (AI Overclocking, AI NOS , AI Net 2);
• Пассивная система охлаждения платы;
• Восемь разъемов для подключения вентиляторов с поддержкой Q-Fan 2;
• Отличный потенциал в области разгона (FSB=500 МГц);
• Разумная цена.

• Не обнаружено.

• Для разгона необходим мощный и качественный блок питания;
• Звуковая подсистема выполнена в виде отдельной платки.
