Сравниваем ASUS AV8-MX и MSI RS482M4-L

В нише бюджетных материнских плат основную долю продаж занимают решения с интегрированной графикой. Этот факт вовсе не удивителен, поскольку для большинства рабочих машин видеокарта нужна лишь для вывода "картинки" на экран. Для чего тратиться на приобретение отдельного видеоускорителя, пусть и Low-End класса, который в большинстве случаев не является необходимостью. С учетом немалого толчка, который был дан инженерами за последние два года в области интегрированной графики, популярность таких решений увеличилась еще больше. Сегодня нет практически ни одного производителя материнских плат, в ассортиментном перечне которого не было бы моделей, использующих графику Intel, NVIDIA, ATI, VIA, или SIS. Сложно сказать, кто на этой арене однозначный лидер. Однако среди всех предложений особенно выделяются продукты NVIDIA и ATI, способные реализовать не просто возможность вывода 2D-изображения на экран без использования внешнего ускорителя, но и нечто большее. Последние наработки компаний, это GeForce 6100/6150 и ATI XPress 200 (Radeon X300), обладают не только расширенными мультимедийными средствами, но и неплохой производительностью. Впрочем, VIA тоже пытается не отставать. Недавно этой компанией наконец-то был представлен графический чип Chrome9 HC IGP c поддержкой DirectX 9.0. В продаже материнские платы на его основе будут доступны уже очень скоро.

Сегодня мы рассмотрим две материнские платы: от компаний ASUS, построенную на основе VIA K8M800 в паре с южным мостом VIA VT8251, и Micro-Star (MSI), выполненную на базе чипсета ATI XPress 200.

Обе материнские платы предназначены для работы с процессорами AMD под Socket 939 и, само собой разумеется, оснащены встроенной графикой.

Несколько слов хочется сказать о чипсетной связке VIA K8M800 и VIA VT8251. Первый взгляд на плату ASUS AV8-MX вызывает удивление. На "борту" имеется графический порт AGP8x и в тоже время слот PCI-Express x1, предназначенный для установки периферийных устройств. В данном случае северный мост VIA K8M800 шину PCI-Express не поддерживает. Для подключения монитора помимо возможности использования встроенного ядра UniChrome Pro, он позволяет устанавливать внешнюю AGP8x-видеокарту без каких-либо ограничений. А вот южный мост VT8237, предлагаемый компанией VIA для чипсета K8M800, на плате не используется. Вместо него установлен VT8251. Компания ASUS, с целью увеличения возможностей расширения платы, реализовала более продвинутую версию южного моста, устанавливаемого со старшими чипсетами VIA K8M890 и K8T900. В результате, получилась плата с "врожденной" поддержкой AGP8x северным мостом и двух линий PCI-Express южным. Кроме того, появилась возможность реализации четырех SATA-300, вместо двух SATA-150, что также не может не радовать.

Про ATI XPress 200 особенно скачать нечего. Материнские платы на его основе уже неоднократно бывали в нашей тестовой лаборатории, поэтому нового добавить ничего не приходится. Теперь же давайте перейдем к характеристикам материнских плат.

ASUS A8V-MX

Комплектация платы, под стать ценовому сектору, очень скудна. Кроме самой платы, в коробке были также обнаружены:

• Один 80-жильный IDE кабель;
• Один FDD кабель;
• Один SATA кабель;
• Один переходник для питания SATA дисков;
• Заглушка на тыльную панель портов;
• Инструкция по эксплуатации;
• Инструкция по настройке RAID массивов;
• Диск с фирменным софтом и драйверами.

MSI RS482M4-L

В свою очередь, материнская плата Micro-Star обладает следующими характеристиками:

Комплектация этой платы выглядит несколько богаче:

• Один 80-жильный IDE кабель;
• Один FDD кабель;
• Один SATA кабель;
• Один переходник для питания SATA дисков;
• Заглушка на тыльную панель портов;
• Инструкция по эксплуатации;
• Диск с фирменным софтом и драйверами;
• Модуль с дополнительными аудио портами;
• Модуль с COM портом;
• Модуль с TV-OUT.

Если учесть, что стоимость данной платы невелика, то ее комплектацию можно оценить как достаточную.

ASUS A8V-MX: аппаратные возможности и дизайн элементов

Материнская плата ASUS A8V-MX, как и подобает бюджетной плате с интегрированным графическим ядром, выполнена в формате Micro-ATX. Крепление в корпус осуществляется при помощи шести болтов, текстолит имеет привычный для продукции ASUS коричневый цвет. Несмотря на небольшие размеры, компоновка элементов выполнена весьма удачно и аккуратно. Греющиеся элементы (в данном случае северный мост) закрыты радиатором.

Впрочем, записывать в минусы отсутствие радиатора на южном мосту все же не стоит, даже при интенсивной работе поверхность теплораспределительной крышки оставалась чуть теплой, что исключает необходимость в дополнительном охлаждении.

Расположение слотов DIMM довольно удачное, при установленной видеокарте ею практически не блокируются защелки памяти. Если учесть, что плата способна работать и без графического адаптера, то все неудобства, связанные с монтажом памяти и вовсе исчезают.

Очень грамотно на плате выполнено расположение IDE разъемов, а также 24-контактного разъема питания (4-контатный установлен возле рамки процессорного гнезда). Все они расположены по краю текстолита, что позволяет удобно и аккуратно монтировать все кабели и шлейфы, не затрудняя вентиляцию в корпусе торчащими отовсюду проводами.

Разъемы SATA-II расположены также с краю, рядом с фронтальной панелью и дополнительными разъемами для подключения оставшихся четырех USB портов. Штырьки фронтальной панели (F-panel) имеют цветовую кодировку и подписи, поэтому сборщику даже не используя инструкции, будут понятны назначения всех контактов.

Для подключения вентиляторов на ASUS A8V-MX имеются два 3-контактных разъема, один из которых предназначен для использования процессорным кулером, а второй, соответственно, системным вентилятором.

Расположение портов на задней панели стандартное, разве что второй COM порт заменен VGA выходом.

Материнская плата ASUS A8V-MX предназначена для работы с процессорами AMD, выполненными в 939-контактном корпусе. Каких-либо ограничений со стороны чипсета и ASUS наложено не было, поэтому материнская плата должна беспрепятственно работать как с одноядерными Athlon 64/Sempron/Athlon 64 FX, так и с 2-ядерными процессорами Athlon 64 X2/Athlon 64 FX 60. Впрочем, бюджетное ориентирование данного продукта подразумевает использование именно младших процессоров Athlon 64 и Sempron.

На плате имеются всего два DIMM слота для модулей памяти DDR 266/333/400. Соответственно, чтобы включить двухканальный доступ оба слота должны быть заполнены.

Встроенное ядро UniChrome Pro особой производительностью, как известно, не блещет, поэтому компания VIA выделяет в достоинствах чипа хорошее качество 2D-графики. Но в тоже время, данный параметр нас не сильно обрадовал, не вооруженным глазом был заметен муар. Забегая вперед, хочется сказать, что у конкурирующей платы в лице MSI RS482M4-L качество картинки значительно лучше, как ни крути.

Дисковая подсистема реализована посредством южного моста, никаких дополнительных контроллеров дизайн платы не предусматривает. В итоге, к ASUS A8V-MX можно подключить до восьми винчестеров, из которых 4 устройства должны обладать Parallel ATA интерфейсом, а остальные 4 - Serial ATA. Кроме того, VIA VT8251 поддерживает функции RAID и позволяет объединить винчестеры в RAID массивы нулевого и перового уровней, 0+1, а также JBOD.

Аудио подсистема базируется на довольно старом кодеке Realtek ALC653. Возможности его, думается, всем известны, поэтому кроме декларированной поддержки 6-канального аудио, больше кодек ничем особо не примечателен. Звук, получаемый на выходе, сопоставим с подобными решениями на других платах.

Сетевой контроллер представлен чипом Realtek RTL8201CL, который обеспечивает поддержку 10/100 Fast Ethernet.

Посредством южного моста на плате реализована поддержка восьми USB 1.1/.2.0 портов, из которых четыре выведены на заднюю панель, остальные подключаются при помощи дополнительных USB-планок (нет в комплекте) или возможностями современных корпусов.

К сожалению, плата не обладает поддержкой интерфейса IEEE1394.

За системный мониторинг, куда входит контроль скорости вращения двух вентиляторов, а также мониторинг напряжения на ветках 3,3 В, 5 В, и 12 В, отвечает чип Winbond W83627THF.

Модуль управления питанием процессора выполнен по трехканальной схеме, в его состав входят шесть конденсаторов емкостью 1500 мкФ, четыре емкость 1000 мкФ и еще несколько менее емких.

MSI RS482M4-L: аппаратные возможности и дизайн элементов

Материнская плата MSI RS482M4-L младшая модель в линейке плат на чипсете ATI Xpress 200. Кроме нее у компании Micro-Star имеются еще три модели, отличающихся улучшенной функциональностью. Впрочем, сложно сказать, чем в этом вопросе данный продукт в коем роде обделен, напротив, в сравнении с той же платой от ASUS, MSI RS482M4-L смотрится куда более привлекательно. Но обо всем по порядку.

Как и свойственно бюджетным продуктам, а также платам mainstream класса от компании MSI, плата "выкрашена" в приятный красный цвет. Крепление в корпус осуществляется при помощи восьми болтов, но, учитывая несколько нестандартное расположение отдельных крепежных отверстий, с некоторыми корпусами их использование будет затруднено. Как уже стало понятно, модель имеет Micro-ATX форм-фактор.

Радиаторы имеются на всех греющихся элементах, в том числе и на силовых транзисторах.

Обращают на себя внимание весьма скромные размеры северного моста и соответственно установленного на чипе радиатора. В тоже время, в течение работы он оставался только теплым.

Южный мост ATI SB450 также закрыт радиатором, правда, с небольшим перекосом. В интернете довольно часто можно встретить упоминания касательно некоторых сбоев в работе данного чипа, связанных, в первую очередь с USB портами, однако, как бы мы не старались найти на плате "слабые места", система демонстрировала стабильность и не конфликтовала ни с одним USB устройством.

Довольно большие для Micro-ATX платы размеры позволили инженерам расположить все элементы очень удобно. Важным отличием MSI RS482M4-L от ASUS A8V-MX является наличие четырех DIMM слотов, которые в свою очередь нисколько не мешают видеокарте и не блокируется ею при установке.

Аналогично хочется похвалить расположение разъемов питания, IDE и SATA портов - все продумано и удобно.

А вот фронтальная панель, к сожалению, не обладает цветовыми пометками, а только неприметными подписями.

Для подключения вентиляторов на MSI RS482M4-L имеются два 3-контактных разъема, один из которых предназначен для использования процессорным кулером, а второй, соответственно, системным вентилятором.

Расположение портов на задней панели почти стандартное, но место второго COM порта разведено под разъем DVI, однако в данной версии материнской платы оный отсутствует. Соответственно первый COM порт был пожертвован для нужд VGA выхода. Впрочем, в комплекте отдельная планка с COM предусмотрена.

В отношении поддержки процессоров добавить нечего, в этом отношении платы MSI RS482M4-L и ASUS A8V-MX идентичны.

А вот реализация на плате четырех слотов DIMM позволила увеличить суммарный объем поддерживаемой оперативной памяти до 4 Гб. Для того чтобы задействовать двухканальный режим работы памяти, планки нужно устанавливать в слоты разного цвета.

Встроенная графика реализована посредством графического чипа ATI Radeon X300. Как вы уже наверняка знаете, ядро обладает четырьмя пиксельными конвейерами и аппаратно совместимо с API DirectX 9.0. Для нужд данного чипа материнская плата позволяет выделять до 256 Мб из оперативной памяти. Кроме того, MSI RS482M4-L обладает поддержкой ТВ-выхода, который может работать в двух режимах - PAL и NTSC. S-Video порт выведен на отельную планку, предусмотренную комплектацией модели.

Дисковая подсистема практически копирует возможности предыдущей платы, однако, есть и некоторые отличия. Во-первых, плата поддерживает только жесткие дискиSATA-150. Во-вторых, имеется функция построения RAID массивов только нулевого и первого уровня. 0+1 или JBOD MSI RS482M4-L не поддерживает.

Аудиоподсистема реализована High Definition кодеком Realtek ALC880. Помимо всех прелестей, предоставляемых чипом нового поколения, в комплекте также присутствует отдельная планка с коаксиальными аудиогнездами. Признаться честно, подобный подход на платах бюджетного класса встретишь не часто.

За сеть отвечает контроллер от всей той же компании Realtek - RTL8100C. Как и предыдущая плата, MSI RS482M4-L не поддерживает гигабитный сетевой стандарт.

Опять же плата не обладает поддержкой интерфейса IEEE1394.

За системный мониторинг, куда входит контроль скорости вращения двух вентиляторов, а также мониторинг напряжения на ветках 3,3 В, 5 В, и 12 В, отвечает чип Winbond W83627THF.

Модуль управления питанием процессора выполнен по трехканальной схеме, в его состав входят шесть конденсаторов емкостью 1500 мкФ, пять емкость 1000 мкФ и еще несколько менее емких.

ASUS A8V-MX: возможности BIOS

На плате установлен BIOS от AMI с фирменной модификацией ASUS. "По просьбам трудящихся", мы решили собрать все настройки в одну табличку и не загружать статью большим количеством фотографий BIOS.

Итак, большинство настроек на плате унифицированы, т.е. ничем не отличаются от других плат. Сюда можно включить конфигурирование встроенных контроллеров, RAID-массивов, системного времени и прочих системных параметров. Поэтому их описание решено пропустить. А вот особенности платы, такие как возможности разгона и настройки таймингов памяти, распишем подробно.

Системный мониторинг находится в разделе Hardware Monitor. Помимо того, что здесь можно проследить за изменением напряжения питания и частоты вращения двух вентиляторов, тут же находятся и настройки фирменной технологии ASUS Q-FAN. Благодаря оной можно либо принудительно понизить скорость вращения крыльчатки кулера, либо установить зависимость оборотов от температуры процессора.

MSI RS482M4-L: возможности BIOS

На плате MSI установлен самый обыкновенный AMI BIOS. Признаться честно, в части конфигурирования настроек памяти плата RS482M4-L значительно уступает конкурентке. Весомым недостатком данной платы является не только практически полное отсутствие таковых, но и возможности задействовать параметр 1T для CMD-ADDR Timing Mode, который, как известно, значительно увеличивает пропускную способность памяти. Впрочем, данный "прокол" со стороны компании может быть устранен в последующих версиях, если на пути инженеров не возникло никаких технических трудностей в этом вопросе.

Мониторинг системы сосредоточен в разделе PC Health Status.

В итоге, приходится констатировать тот факт, что в отношении конфигурирования системных настроек плата MSI RS482M4-L очень бедна. Например, нет даже такой элементарной возможности, как изменение частоты тактового генератора.

Сравнение производительности

Сравнение производительности было решено проводить на тестовом стенде следующей конфигурации:

• Процессор: AMD Athlon 64 3200+ (Venice-E6, 2,0 ГГц, 512 Кб L2);
• Материнская плата: ASUS A8V-MAX; MSI RS482M4-L;
• Память: 2х512 Мб DDR 400 Samsung-UCCC (SPD);
• Винчестер: Maxtor DiamondMax 10 (200 GB, SATA-I, NCQ);
• Кулер: ICE-HAMMER IH-3775WV;
• Термопаста: КПТ-8 "Химтек";
• Блок Питания: Thermaltake 420 Вт (20+4).

На чистый раздел винчестера была установлена операционная система Microsoft Windows XP Professional Service Pack 2. На момент написания статьи все драйверы, включая драйверы встроенных графических ускорителей, были обновлены до последних версий. Для нужд встроенной графики было отведено 128 Мб оперативной памяти.

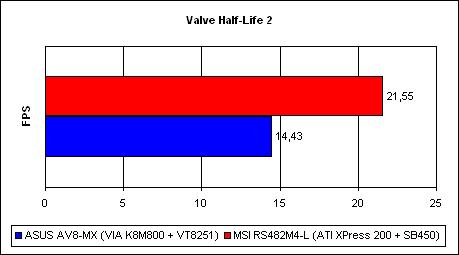

К сожалению, из тестов пришлось исключить игру FarCry, так как по непонятным причинам она зависала на обеих системах. В тоже время, на плате со встроенным графическим ядром NVIDIA GeForce 6100 данный тест проходил без проблем.

Для проверки скорости работы архиваторов использовалась папка с файлами объемом 162 Мб, в тесте на кодирование видео из DVD в DivX 5.2.1 однопроходным методом участвовал 5,36 минутный DVD-ролик.

Выводы

Как и ожидалось, плата от MSI стала лидером в игровых тестах и это не удивительно. Вдвое большее количество конвейеров, аппаратная совместимость с DirectX 9.0 и более высокая тактовая частота графического ядра сделали свое дело. Кроме того, на стороне MSI RS482M4-L гораздо лучшее качество 2D картинки и присутствие ТВ-выхода. Нельзя не записать в достоинства модели и высококачественный звук, и полную поддержку шины PCI-Express. В свою очередь, плата ASUS A8V-MX оставила о себе неоднозначные впечатления. Что касается слабой графики, то здесь все понятно, ядро UniChrome предназначено лишь для работы, любая современная игра на данном решении даже не запустится, однако AV8-MX действительно порадовала богатыми настройками памяти, поддержкой SATA II и стабильной работой (впрочем, последнее относится и к плате MSI). Минусом же модели является отсутствие поддержки шины PCI-Express северным мостом, что не дает возможности использовать графику нового поколения, да и, как мы уже отмечали, не оставила о себе приятных впечатлений и качество 2D. В конечном счете, решать вам, какую плату поставить себе, однако, мы бы советовали MSI RS482M4-L - недорогое и в тоже время добротное решение.

Автор: Евгений Яковина
