Intel DQ35JOE на чипсете Intel Q35

Intel DQ35JOE
Чипсет	Intel Q35
Процессор	LGA775 Pentium 4 FSB 1333/1066/800/533 МГц Celeron Prescott FSB 533 МГц Dual-Core Pentium4 Smithfield/Presler Yorkfield, Wolfdale Quad-Core Kentsfield, Dual-Core Conroe/Allendale HyperThreading
Память	DDR2 533/667/800/1066
HDD	1x UltraDMA/133 6x SerialATA(RAID)
Дополнительно	2 IEEE-1394a Звук AC'97 12 USB 2.0 Gigabit Ethernet
Цена:	n/a

В ряду чипсетов третьей серии Intel есть пара довольно интересных продуктов: Q33 и Q35 с южными мостами ICH9DH и ICH9DO. Эти чипсеты не предназначены для домашних пользователей и компьютерных энтузиастов; это чипсеты для бизнеса или корпоративных пользователей. Впрочем, то, что эти чипы основаны на G35 и ICH9R, соответственно, говорит о близости их характеристик. В частности, они поддерживают все современные процессоры (Core 2 Quad, Core 2 Duo, Wolfdale и Yorkfield) с частотами шины 1333/1066/800 МГц, поддерживают память DDR2/DDR3 и имеют встроенное графическое ядро. Насчет последнего нужно уточнить, что оба чипсета (Q33 и Q35) имеют одно и то же ядро Intel GMA 3100. По своим характеристикам оно несколько уступает ядру Intel GMA 3500 (интегрировано в чипсет G35), которое может похвастаться аппаратным T&L (наконец-то заработает Comanche), поддержкой Shader Model 3.0, а также аппаратным декодированием HD-DVD и Blu-Ray, MPEG2 и VC1 с разрешением 1080i/p. Впрочем, для корпоративных пользователей вполне достаточными будут функции ядра GMA 3100.

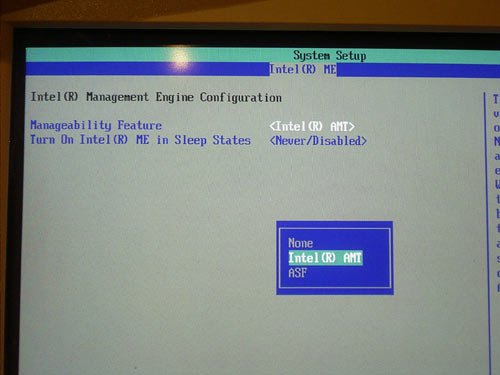

Что касается южных мостов ICH9DH и ICH9DO, то наиболее функциональным является последнее. Этот чип поддерживает RAID-массивы уровня 0, 1, 5 и 10, поддерживает технологии Intel Rapid Recovery и Port Multiplier. Кроме того, целый ряд функций и технологий предназначены для облегчения жизни системным администраторам. В частности, это технология удаленного администрирования iAMT (версия 3.0), которое является составной частью концепции Intel vPro. С ее помощью системный администратор получает практически полный доступ ко всем ресурсам клиентского компьютера. В частности, он может получить информацию о версии BIOS и различного программного обеспечения, И, при необходимости, обновить BIOS и ПО, после чего перезагрузить клиентскую машину. Также можно работать с настройками системы, восстанавливать данные и выполнять прочие операции с удаленным компьютером, не вставая со своего места. В настоящий момент управление удаленной системой осуществляется через Web-интерфейс. Но думаем, если данная технология понравится сисадминам, то последние быстро обзаведутся дополнительными программами, работающими с большим количеством систем. В этом случае задача обновить версию BIOS у 150 компьютеров, разрозненных по зданию, займет пять минут, из которых четыре будет потрачено на проверку своих действий. Таким образом, появляется возможность значительно снизить затраты на настройку и обслуживание, а также сократить сроки "программного апгрейда" (те же патчи Windows).

Если говорить более подробно, то стоит отметить следующие функции: Proactive Alerting - извещение о проблемах (программных и аппаратных) удаленной системы, Nonvolatile Storage - хранение специальной информации об аппаратных ресурсах и установленном ПО во флэш-памяти материнской платы (она, соответственно, доступна сисадмину), Tamper-Resistant Agent - контроль за версиями ПО (своеобразное ограничение прав пользователей).

Сегодня мы познакомимся с первой платой на чипсете Q35 (в связке с южным мостом ICH9DO). Это плата Intel DQ35JOE, которая полностью отвечает поговорке "мал, да удал": несмотря на то, что она выполнена в микро-АТХ форм-факторе, она поддерживает полный набор функций расширения, плюс два дополнительных контроллера (один для поддержки Firewire, другой для поддержки ParallelATA). Вместе с тем, у платы отсутствует поддержка устаревших функций: нет портов LPT, COM и PS/2. Кроме того - на плате нет поддержки FDD (3" дисководы).

Спецификация Intel DQ35JOE

Intel DQ35JOE

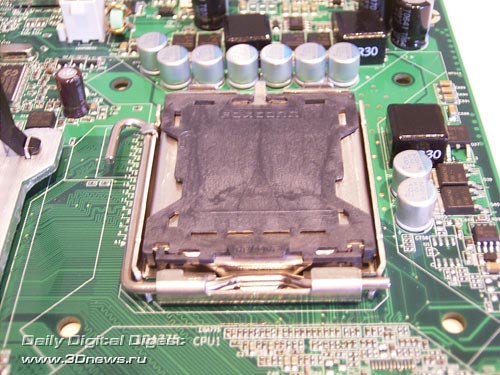

Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц; - Двухъядерные Intel Pentium D/EE (Smithfield/Presler) с частотой шины 800/1066 МГц; - Intel Celeron-D (Prescott) с частотой шины 533 МГц; - Поддержка Intel Core 2 Duo (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1066 МГц; - Поддержка Intel Yorkfield, Wolfdale с частотой шины 1333/1066/800 МГц; - Разъем Socket LGA775; - Поддержка процессоров с технологией HyperThreading;
Чипсет	- Северный мост Intel Q35 (MCH); - Южный мост Intel ICH9DO; - Связь между мостами: DMI;
Системная память	- Четыре 240 контактных слота для DDR2 SDRAM DIMM; - Максимальный объем памяти 8 Гб; - Поддерживается память типа DDR2 533/667/800/1066; - Возможен двухканальный доступ к памяти; - Индикатор питания;
Графика	- Один слот PCI Express x16; - Встроенное графическое ядро Intel GMA 3100;
Возможности расширения	- Один 32-х битный PCI Bus Master слот; - Два слота PCI Express x1; - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных); - Два порта IEEE1394 (Firewire; один встроенный + 1 дополнительный.); - Встроенный звук AC'97; - Сетевой контроллер Gigabit Ethernet;

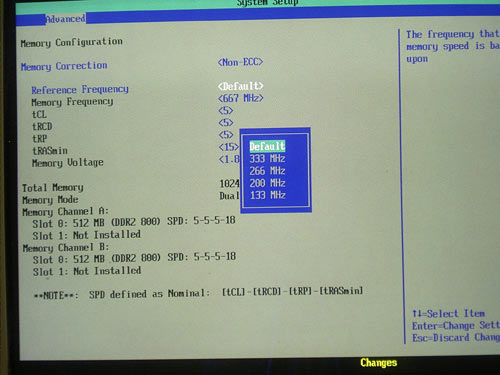

Возможности для разгона	- Изменение напряжения на памяти;
Дисковая подсистема	- 1 канал UltraDMA133/100/66/33 Bus Master IDE (ITE IT8211F; с поддержкой до 2-х ATAPI-устройств); - Поддержка протокола SerialATA II (6 каналов - ICH9DO, c поддержкой RAID 0,1,5,10, Intel Rapid Recovery, Port Multiplier); - Поддержка LS-120/ZIP/ATAPI CD-ROM;
BIOS	- 8Мбит Flash ROM; - Intel BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Разное	- Индикатор питания на плате; - STR (Suspend to RAM);
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; - Основной 24-х контактный разъем питания ATX ; - Дополнительный 4-х контактный разъем питания;
Мониторинг	- Отслеживание температуры процессора, системы, чипсета, напряжений, скорости вращения трех вентиляторов; - Технология Intel Fan Control;
Размер	- ATX форм-фактор, 245мм x 245мм (9.63" x 9.63") ;
