Плата MSI K8T Neo на чипсете VIA K8T800

Продолжаем знакомиться с платами для процессоров AMD Athlon 64 на чипсете VIA K8T800 (начало и характеристики самого чипсета см. в Части 1 и Части 2). На очереди - плата от одной из компаний, которая в прошлом году поучила наш приз "За лучшие инновации в области разработки системных плат" (см. www.terralab.ru/system/31475) - компании Micro-Star International. В прошлом году эта компания наделала немало шуму, выпустив плату MSI 865PE Neo2 с функцией автоматического динамического оверклокинга для процессоров Intel Pentium 4/Celeron (см. наш обзор на www.terralab.ru/system/29545). Так вот - теперь плата MSI K8T Neo предлагает знаменитую DOT (Dynamic Overclocking Technology) для процессоров AMD Athlon 64. Мы протестируем эту плату как в стандартном режиме (без DOT), чтобы сравнить ее с платами других производителей, так и поисследуем режимы DOT.

Эта плата для процессоров с разъемом Socket 754, продаваемая сейчас в московских магазинах по цене от 130 долларов, представляет собой серьезное современное решение с полным набором дополнительных популярных сейчас контроллеров: помимо чипсетных, здесь присутствуют гигабитный Ethernet и опционально - контроллеры FireWire и Promise SerialATA RAID. Таким образом, эта плата фактически ничем не уступает заметно более дорогим платам ASUS K8V Deluxe и Gigabyte GA-K8VNXP (см. www.terralab.ru/system/31495), а по цене примерно одинакова с платой ECS KV1 Deluxe, имеющий похожий набор возможностей.

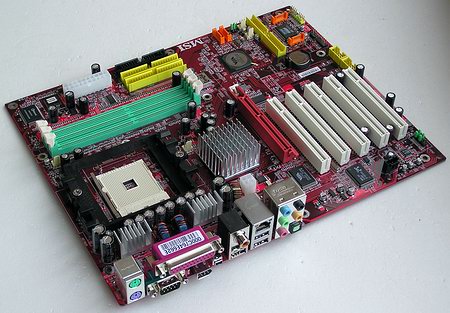

Плата MSI K8T Neo.

Полноразмерная, традиционной компоновки (три слота DIMM расположены сбоку, стабилизатор питания - с другого боку, IDE/FDD/ATX-разъемы - удобно в верхней половине платы) MSI K8T Neo (заводское имя - MS-6702) удачно продолжает традиции плат с ником Neo. Выгодные отличия этой платы от подобных для Athlopn 64 - на ключах импульсного стабилизатора напряжения процессора (он, кстати, двухфазный, в отличие от большинства трехфазных для Athlon 64) установлены радиаторы (заявлена поддержка модели 3400+ и выше),

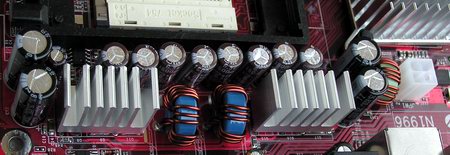

Двухфазный стабилизатор напряжения на процессоре.

на чипсете - высокий радиатор (без вентилятора), есть целых четыре коннектора для подключения вентиляторов (<мониторятся> только два из них), а также пин-коннектор для датчика открытия корпуса. Кстати, сама печатная плата (PCB) изготовлена на Тайване (а не в Китае, как большинство подобной продукции).

Cама печатная плата (PCB) изготовлена на Тайване.

Три слота DIMM вмещают до 2 Гбайт памяти (как заявлено в мануале), причем первми рекомендуется <занимать> ближние к процессору слоты DIMM. Линейные стабилизаторы питания памяти и шины AGP на этой плате относительно слабенькие (хотя сама плата ориентирована на разгон).

Остальные возможности платыопределяются чипсетом с южным мостом VIA VT8237 (см. предыдущие части) и несколькими дополнительными контроллерами на шине PCI.

Опциональный контроллер Promise PDC20378 позволяет подключать к плате два дополнительных SerialATA-ниска и еще два UltraATA/133-накопителя, причем их все можно объединить в RAID-массив уровней 0, 1 или 0+1 (в дополнение к <чипсетному> двухпортовому SerialATA RAID).

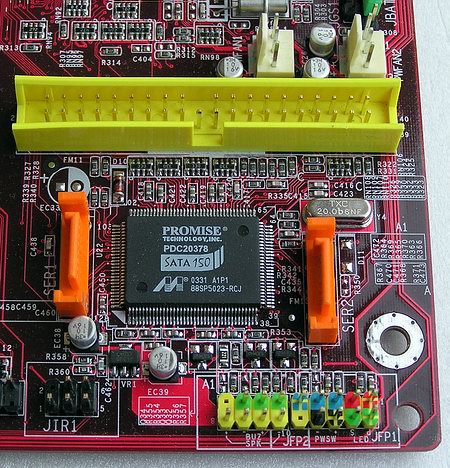

Контроллер Promise PDC20378.

Оба порта контроллера IEEE 1394 (опционального, на чипе VT6307) уже выведены на заднюю панель платы (обычный и мини- разъемы).

Оба порта контроллера IEEE 1394 выведены на заднюю панель платы.

Сетевой контроллер Gigabit Ethernet собран на компактном чипе Realtek RTL8110S, на котором интегрированы вместе MAC и PHY (не требуется дополнительного PHY-корпуса). Однако на некоторых экземплярах платы MSI K8T может быть установлен чип RTL8110C без поддержки гигабитной сети (100 Мбит максимум).

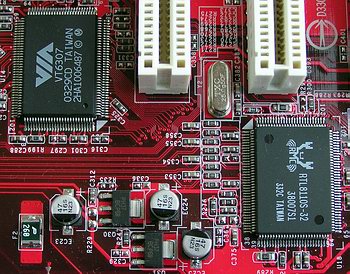

Контроллеры FireWire (слева) и Gigabit Ethernet (справа) на плате MSI K8T Neo.

Шестиканальный звук на плате реализован при помощи достаточно свежего аудиокодека ALC655, отвечающего спецификациям AC'97 v2.3 и требованиям аудиопроизводительности PC2001.

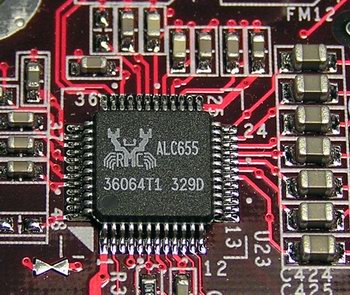

Аудиокодек ALC655.

Крайне удачно на заднюю панель платы выведены почти ВСЕ возможные аудиоразъемы: все шесть аналоговых выходов звука независимы от входов и расположены в едином вертикальном блоке, где также присутствует оптический цифровой выход (с утапливаемыми створками),

Все шесть аналоговых выходов звука независимы от входов и расположены в едином вертикальном блоке, где также присутствует оптический цифровой выход.

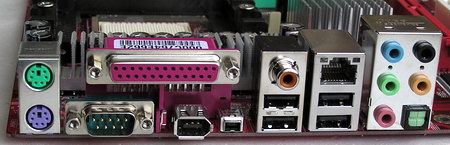

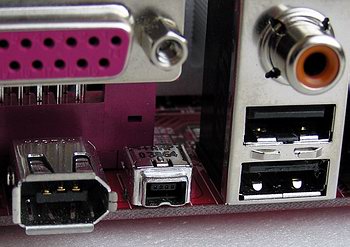

а коаксиальный электрический S/PDIF-out компактно расположен над двумя USB-портами (см. также фото выше крупно). Вообще, на мой взгляд, у этой платы самый удачный из виденных мной набор разъемов на задней панели платы.

У этой платы самый удачный набор разъемов на задней панели платы.

Там же присутствует один COM-порт (второй COM и GAME порты отсутствуют на плате как класс).

Коробочная комплектация платы включает в себя кабели SATA (с колпачками и переходником питания), аэродинамические (круглые) IDE и FDD, планку D-Вracket с двумя портами USB и четырьмя светодиодами индикации для диагностики системы, заднюю заглушку на корпус, мануал и компакт-диск с драйверами и утилитами.

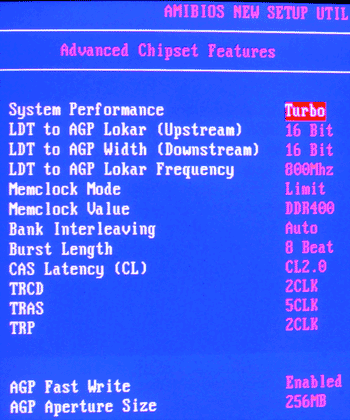

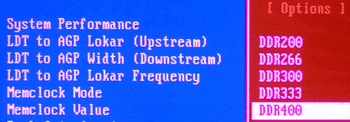

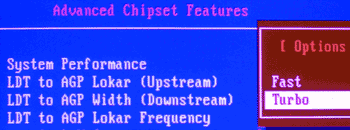

AMI BIOS Setup платы содержит необходимы набор регулировок, включая 5 базовых таймингов памяти (см. фото),

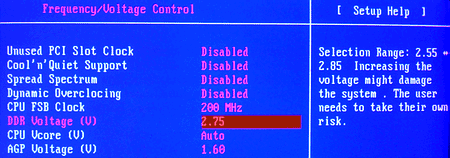

базовую частоту работы памяти, тонкую подстройку частоты FSB в широком диапазоне с шагом 1 МГц, возможность поднимать напряжение на ядре процессора, на памяти (до 2,85 вольт) и шине AGP (до 1,85 вольт). Есть пункт загрузки <высокопроизводительных> установок (High Performance Defaults), а также отдельный пункт System Performance, принимающий два значения - Fast и Turbo (мною плата испытывалась в режиме Turbo).

Есть в BIOS Setup и пункт включения/отключения работы технологии AMD Cool'n'Quiet. Ей также можно управлять из Windows с помощью специальной утилиты MSI CoreCell.

Разумеется, на плате присутствует микросхема MSI CoreCell (подробности о технологии MSi CoreCell см. на www.terralab.ru/system/29545), которая обеспечиваю работу функции динамического разгона,

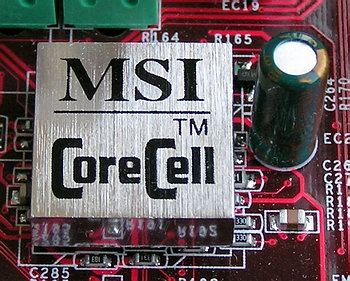

Микросхема MSI CoerCell прикрыта традиционным радиатором.

а в BIOS Setup есть пункт DOT (написанный с ошибкой - Overclocing - <оверклёцинг> J), в котором можно либо отключить DOT вообще (от греха подальше J), либо установить один из пяти его уровней (от 1 до 10% динамического подъема частоты), показанных на фото и описанных мною подробно ранее - см. таблицу в статье на www.terralab.ru/system/29545.

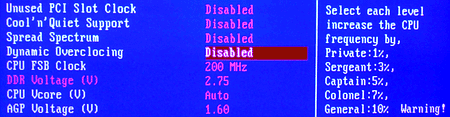

Меню Dynamic Overclocking в BIOS Setup платы.

Вот как, например, повышалась частота в режимах Sergeant и General:

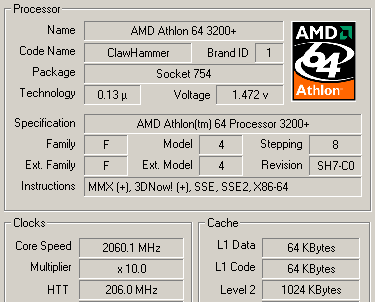

Режим DOT=General с процессором AMD Athlon 64 3200+ по CPU-Z.

Режим DOT=Sergeant с процессором AMD Athlon 64 3200+.

причем в режиме DOT=General, то есть когда частота повышалась на 10%, программа AIDA32 v3.88 даже приняла процессор Athlon 64 3200+ за модель 3400+ (хотя множитель 10х указывает на модель 3200+):

Режим DOT=General с процессором AMD Athlon 64 3200+ в программе AIDA32.

А вот так приходилось при этом ухудшать тайминги работы памяти, чтобы динамический разгон не приводил к сбоям системы, причем это приходилось делать заранее в BIOS Setup - перед включением соответствующего уровня DOT:

Минимальные тайминги памяти, которые потребовались для стабильной работы системы Athlon 64 3200+ на плате MSI K8T Neo в режимах DOT=Disabled (сверху), DOT=Sergeant (в центре) и DOT=General (внизу) по программе CPU-Z.

Безусловно, эти <критичные> значения таймингов работы памяти при DOT зависят от конкретных экземпляров модулей памяти. Я привел их просто для ориентировки и иллюстрации.

Причем если на плате MSI 865PE Neo2 работа динамического овреклокинга четко прослеживалась по различным измерителям частоты процессора/шины в реальном времени (то есть частота CPU/FSB повышалась скачком до заданного предела только на время, когда процессор активно загружен вычислениями, а в остальное время процессор и память работали на своей обычной частоте, и при этом DOT повышала частоту не сразу после обнаружения высокой загрузки процессора, а спустя примерно 10 секунд, и сбрасывала также спустя несколько секунд после наступления бездействия), то на плате K8T Neo наблюдалась весьма странная картина.

Судя по различным программам под Windows, измеряющим текущую частоту процессора динамически, здесь описанный выше механизм не работал: плата MSI K8T Neo сразу стартовала с повышенной частотй CPU, то есть частота в процессе работы ПК под Windows была все время повышена до заданного в пункте BIOS DOT предела, независимо от того, какая загрузка была в этот момент у процессора. Более того, при перезагрузках плата могла стартовать как с повышенной, так и с нормальной (стандартной) частотой CPU (при старте на стандартной частоте заставить ее подняться никакими способами, кроме перезагрузки, не удавалось), причем закономерность, от которой она включала или выключала повышение частоты при очередной перезагрузке, мне выяснить пока так и не удалось.

Частота процессора в режиме DOT=Sergeant на плате MSI K8T Neo по программе CPUCLK.

Будем рассчитывать, что это просто баг сырой версии BIOS и он будет исправлен позднее. Или, такое тоже возможно, что особенности работы динамического разгона с Athlon 64 не позволяют текущим версиям программ-измерителей определять частоту процессора в реальном времени уверенно. Для тестов использовалась плата ревизии 1.0 с BIOS версии 1.1 от 24.10.2003.

Быстродействие

Сравнительные испытания производительности системных плат проводились под MS Windows XP Professional SP1 при помощи процессора AMD Athlon 64 3200+ с частотой 2,0 ГГц. Для сравнения с режимами DOT был привлечен и новейший процессор AMD Athlon 64 3400+ (он работал на двух платах - GA-K8VNXP и ECS KV1). Среди других компонентов - видеоускоритель GeForce FX 5900 Ultra (референс NVIDIA) с драйверами версии 52.16 и винчестер Samsung SP1614N (буфер 8 Мбайт и 80-гигабайтные пластины). В качестве системной памяти использовалась пара модулей PC3500 серии Platinum LE от компании OCZ (за них мы благодарим компанию <Патриарх>). Плата MSI K8T Neo без проблем работала с двумя модулями DDR400 одновременно (этими и некоторыми другими). При этом память работала по таймингам 2-2-2-5 (см. фото выше).

Результаты наиболее наглядных тестов скорости памяти и общей производительности платформ в различных приложениях приведены в таблицах нихе. В последней строчке таблиц дан суммарный рейтинг быстродействия плат, вычисленный как геометрическое среднее от результатов всех проведенных бенчмарков и приведенный к 100%. Этот же рейтинг приведен на диаграммах под каждой из соответствующих таблиц.

Поскольку нам предстоит выяснить две вещи:

1. какова производительность платы MSI K8T Neo на штатной частоте (без использования DOT) по сравнению с другими платами,

2. какова производительность платы MSI K8T Neo в различных режимах DOT,

то и тестирование я разбил на две соответствующие части.

Сперва посмотрим, насколько уверенно выглядит по сравнению с платами конкурентов плата MSI K8T Neo без использования режимов DOT, то есть в обычном режиме работы (если обычным можно назвать максимально оттюненный режим Turbo с таймингами памяти 2-2-2-5 J).

Частота ядра процессора и шины памяти приведена для ориентировки в двух первый строчках таблицы 1. Видно, что она практически точно совпадает со штатной частотй работы, тогда как для многих других продвинутых плат частота, как правило, немного завышена (на 0,5-1,5%). Тем интереснее видеть, что по скорости работы с памятью наша мать-героиня в среднем не намного хуже конкурентов - по полосе пропускания, скорости чтения и записи памяти и по латентности она уступает лишь платам от ASUS и Gigabyte, но в общем чуть лучше плат ECS и Soltek, и это не удивительно, поскольку для двух последних тайминги памяти задаются лишь по умлочанию (по SPD) без возможности регулировки и составляли в нашем случае 2-3-3-7.

Таблица 1. Результаты тестов быстродействия плат в различных приложениях с процессором AMD Athlon 64 3200+
Параметр, тест	MSI K8T Neo	Gigabyte GA-K8VNXP	ASUS K8V Deluxe BIOS 1004	ASUS K8V Deluxe BIOS 1003	Soltek K8AV2-RL	ECS KV1 Deluxe
Тактовая частота процессора на плате, МГц	2000,2	2024,7	2014,3	2014,3	2013,7	2000
Тактовая частота работы памяти, МГц (по CPU-Z 1.20)	200	202,5	212 ?	212 ?	201,4	200
AIDA32 3.88, Memory Read Speed, Мбайт/с	2995	3094	3112	3110	3000	3042
AIDA32 3.88, Memory Write Speed, Мбайт/с	1300	1371	1336	1342	1265	1253
Sanrda 2004 Pro, Memory Bandwidth, Мбайт/с	3035	3083	3093	3095	3039	3030
ScienceMark 2.0, Memory Bandwidth, Мбайт/с	2970	2989	3010	3007	2980	2948
ScienceMark 2.0, Memory Latency, циклов CPU	90	89	89	89	93	93
CPU-Z 1.20a, Memory Latency, циклов CPU	91	90	90	90	94	94
ScienceMark 2.0, Primordia (Ar), с	26,53	26,64	26,83	26,78	27,09	27,24
CPUmark 99, index	254	257	256	256	255	254
MPEG2 to MPEG4 encoding (DivX 5.11), c	170	170	190	189	170	174
Архивирование WinRAR 3.30 beta 3, с	175	153	151,5	151	179	159
3Dmark03 (b330), Graphic score	6113	6137	6135	6136	6113	6097
3Dmark03 (b330), CPU score	892	906	866	873	887	882
3Dmark2001SE, score	18790	18939	18839	18772	18562	18593
Unreal Tournament 2003 Demo, dm-anubis, fps	133,65	135,76	136,02	136,08	132,31	131,68
Unreal Tournament 2003 Demo, dm-asbestos, fps	109,67	111,33	111,42	111,41	108,51	107,92
Vulpine GLMark 1.1p, 1024x768x32 bit, fps	168,9	169,8	169,9	169,8	168,4	165,1
Quake III Arena, demo Quaver, 1024x768x32 bit, fps	359,3	363,2	361,9	362,3	355,2	353,9
CineBench 2003, Shading (OGL Hardware), CB-GFX	3134	3149	3144	3142	3129	3115
CineBench 2003, Shading (OGL Software), CB-GFX	1608	1628	1619	1620	1610	1600
CineBench 2003, Shading (CINEMA 4D), CB-GFX	298	300	301	301	285	281
CineBench 2003, Rendering, CB-CPU	282	286	283	284	283	281
SPEC viewperf v7.1, drv-09, index	65,36	65,46	69,11	62,12	65,36	64,61
SPEC viewperf v7.1, dx-08, index	79,02	80,43	80,24	81,55	79,09	80,38
SPEC viewperf v7.1, light-06, index	15,86	16,04	16,04	16,04	15,81	15,75
SPEC viewperf v7.1, proe-02, index	15,56	15,62	16,1	16,12	15,57	15,46
X2 The Threat Demo, fps	133,78	134,85	134,75	135,07	133,69	101,28
Gun Metal Benchmark, Benchmark 2, fps	40,3	40,33	40,25	40,25	40,23	40,15
RealStorm Benchmark 2004, index	3026	3085	3081	3082	3021	3019
Aquamark 3, Triscore	42,8	42,82	42,82	42,82	42,77	42,45
Усредненная производительность, %	101,75	103,18	102,81	102,51	101,31	100

Соответственно этому, положение по быстродействию платы MSI K8T Neo в большинстве приложений оказывается лучше, чем у плат ECS и Soltek (хотя у последней на 0,7% выше тактовые частоты!), но хуже, чем у плат ASUS K8V Deluxe и Gigabyte GA-K8VNXP. Это же подтверждает и средний суммарный рейтинг платы - она почти на 2% быстрее платы ECS KV1 Deluxe (при одинаковой с ней частоте работы - вот, что значит хорошие тайминги), на пол процента быстрее платы Soltek SL-K8AV2-RL, но на процент-полтора медленнее плат ASUS K8V Deluxe и Gigabyte GA-K8VNXP, на которых процессор и память имеют более высокую (примерно на тот же процент) тактовую частоту.

Относительная средняя производительность плат на дефолтной частоте работы, %.

Из отдельных тестов в приложениях стоит отметить небольшой провал скорости платы при архивировании в WinRAR 3.30. Впрочем, такой же провальчик есть и у платы Soltek.

Теперь переходим к исследования некоторых режимов динамического оверклокинга на плате MSI K8T Neo. Результаты тестов в режимах DOT=Sergeant (+3% частоты) и DOT=General (+10% частоты) показаны в таблице 2, где за компанию я привел данные для новейшего процессора Athlon 64 3400+ на самой быстрой и самой медленной из вышеуказанных плат - Gigabyte GA-K8VNXP и ECS KV1 Deluxe.

Скорость работы платы MSI с памятью в режимах DOT увеличивается почти пропорционально подъему частоты. Почти - потому что для стабильной работы в режимах DOT приходится немного ухудшать тайминги памяти, что сказывается не только на латентности, но и (в меньшей степени) на полосе пропускания. Старший режим, DOT=General, фактически соответствует частоте ядра процессора 3400+ (бывший у меня экземпляр модели 3200+ выдержал такое повышение частоты без проблем и без подъема напряжения на самом ядре процессора), однако память при этом работает на более высокой частоте, чем в случае штатного режима 3400+, и мы вправе ожидать тут более высоких результатов.

И действительно, в режимах DOT плата в большинстве тестов оказывается заметно быстрее, опережая даже процессор 3400+ на плате ECS KV1 Deluxe (причем, опережая весьма ощутимо). Вместе с тем, не обошлось и без неудач: так, в тесте Science Mark 2.0 Primordia в режиме DOT=General плата неожиданно притормозила, а в тесте RealStorm 2004 практически никакого повышения скорости с частотой не было. Зато в части тестов c режимом DOT=General плата MSI обошла даже Athlon 64 3400+ на самой быстрой плате от Gigabyte. Среди таких выигрышных для DOT тестов - те, которые в большей степени зависят от скорости памяти, чем от частоты ядра CPU: кодирование видео, процессорный тест 3Dmark03, игровой тест 3Dmark2001SE, OpenGL-игры Quake III и тест Vulpine GLmark, все тесты пакета профессиональной трехмерной графики SPEC viewperf 7.1 и многие - из Cinebench 2003.

В среднем, плата MSI K8T Neo в режиме DOT=Sergeant прибавила всего полтора процента производительности (при росте частоты на 3%), догнав плату Gigabyte GA-K8VNXP, а в режиме DOT=General ускорилась на 6,3% (при 10% роста частоты), сравнявшись с Athlon 64 3400+ на самой быстрой плате и заметно опередив его же на более медленных платах. Что ж, видимо, игра стоит свеч.

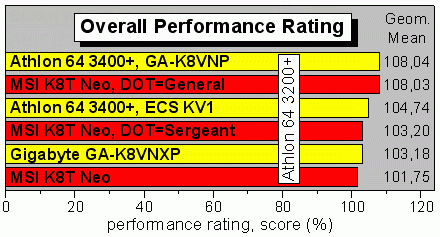

Относительная средняя производительность платы MSI K8T при работе DOT в сравнении с другими системами, %.

Таким образом, плата MSI проявила себя неплохо, показав достойную производительность, отличную стабильность (при грамотной настройке и подборе памяти) и хорошую функциональность, а режимы динамического оверклокинга, пока еще недостаточно отлаженные, позволяют рассматривать эту плату как одну из самых быстрых для Athlon 64.
