nVidia nForce3-250 – новый чипсет для процессоров Athlon 64

На момент появления 64-разрядных процессоров Athlon 64 их поддерживали только два чипсета nVidia nForce3 150 и VIA K8T800. Мы уже обсуждали в предыдущих обзорах, что платы на основе этих чипсетов не имеют тех характеристик, которые хотелось бы видеть у платформ для Athlon 64. Немного позже компания SiS представила многообещающий чипсет 755, но ни один из производителей не представил плату на основе этого чипсета, которую действительно стоило бы купить. С учетом этого, вполне естественным стало появление четвертого чипсета для Athlon 64.

nVidia заявляет, что ее чипсет nForce3-150 был временным решением. Многие критиковали его за ограничение HyperTransport частотой 600 МГц, в то время, как по спецификациям AMD указывается цифра 800, и почти все выражали недовольство набором функций чипсета, называя его устаревшим уже на момент выхода. Справедливости ради, стоит отметить, что мы не нашли никаких различий в производительности между VIA 800HT и nVidia 600HT при тестировании с процессорами Athlon 64 Socket 754. Но все же, не было никаких весомых причин отдавать предпочтение чипсету nF3-150 перед чипсетами от VIA и SiS с более богатым набором возможностей.

nVidia попыталась все это учесть, выпустив улучшенную версию чипсета под названием nForce3-250. Рынок решений для Athlon 64 сейчас быстро развивается, и nVidia стремится предложить лучшее решение для игроков и энтузиастов.

Так как в этом чипсете много нового, обзор будет разделен на две части. В первой мы рассмотрим возможности nForce3-250, а во второй мы протестируем производительность референсной платы на основе этого чипсета в сравнении с платами на основе других, существующих на данный момент чипсетов, для процессоров Athlon 64. Поскольку nVidia заявляет, что nForce3-250 значительно лучше работает с новыми графическими картами nVidia, в тестах мы сравним производительность с картами nVidia 5950 Ultra, 9800 XT и нашей стандартной ATI 9800 PRO.

Первый взгляд на чипсеты семейства nForce3-250

Референсный образец, предоставленной нам платы nVidia, оснащен чипсетом nForce3-250GB. GB - сокращение от Gigabit, обозначает, что в чипсет включен сетевой адаптер Gigabit Ethernet. Референсная плата использует HyperTransport 1000 МГц.

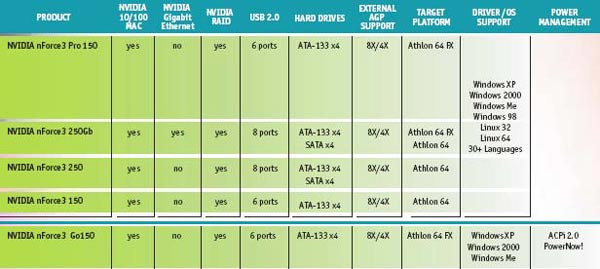

На данный момент есть две модификации чипсетов серии 250 для Athlon 64 Socket 754:

1. nForce3-250 - основной чипсет этой серии для процессоров socket 754, 800HT не имеет встроенных функций Gigabit Ethernet и файрвола.
2. nForce3-250GB - 800HT имеет Gigabit Ethernet и файрвол.

С предстоящим появлением Socket 939, будут представлены еще две версии чипсетов:

3. nForce3-250GB Ultra - 1000HT, Gigabit Ethernet, файрвол, двухканальный небуферизованный чипсет, предназначенный для процессоров Athlon 64/Athlon 64 FX.
4. nForce3-250GB Ultra PRO - 1000HT, Gigabit Ethernet и файрвол для процессоров Opteron.

Чтобы обеспечить спрос на все четыре версии, модели Ultra производители смогут использовать и для Socket 754. По заявлениям nVidia, предоставляемые производителям референсные образцы с чипсетами Ultra будут обеспечивать для Socket 754 HyperTransport 1000 МГц. Теоретически, это добавит возможностей любителям разгона. Одну из таких плат мы и получили.

Чтобы заработать еще больше очков, компания nVidia сообщила, что все версии nF3-250 могут использоваться в многопроцессорных решениях. По выбору производителя, любой из этих чипсетов можно применить в 1, 2, 4, 8 или даже 16-ти процессорных системах.

С nForce3-250, nVidia совершает прорыв в наборе предоставляемых чипсетом возможностей практически с нуля до максимума. Характеристики однокристального nForce3-250 MCP включают 8 портов SATA, четырехканальный SATA RAID и четырехканальный IDE RAID-контроллеры, Gigabit Ethernet, встроенный файрвол и программный шестиканальный звук.

Спецификации nForce3-250

Сеть

• NVIDIA IEEE 802.3 Media Access Control (MAC): поддерживает 10/100/1000Base-T Ethernet/Fast Ethernet/Gigabit Ethernet*, HomePNA 2.0 PHY, интерфейсы Advanced Communication Riser (ACR) и Communications and Networking Riser (CNR)
• Высокопроизводительные сетевые возможности: сегментация TCP*, гигантские фреймы*.
• Технология NVIDIA StreamThru: изохронный контроллер, объединенный с HyperTransport для обеспечения более быстрой производительности в сети.

Безопасность

• Технология NVIDIA Firewall*: первый образец встроенного файрвола с широким набором возможностей, таких, как удаленный доступ, настройка и мониторинг, интерфейс командной строки и WMI скрипты.

Накопители

• Поддержка RAID-массивов 0, 1 и 0+1, стандартов SATA и ATA-133.
• Два независимых контроллера SATA, с поддержкой до четырех накопителей.**
• Встроенная поддержка SATA PHY.** (до двух дисков)
• Цифровой интерфейс SATA для внешних PHY с поддержкой до двух накопителей.**
• Контроллеры Ultra ATA-133: поддержка до шести устройств, режимы UltraDMA 6-0 (UltraDMA 33/66/100/133).

Интерфейсы

• AGP: поддержка AGP 3.0 (8x и 4х), AGP 2.0 (4x, 2x и 1х) и таблиц переопределения графических адресов (GART).
• USB 2.0: поддержка до 8 портов, динамическая регулировка параметров связи с медленными устройствами для наилучшего использования полосы пропускания, допускается параллельность USB.
• PCI: быстрый мост PCI-PCI, работающий на частоте 33 МГц, поддержка до шести разъемов PCI.

Производительность

• Технология HyperTransport: высокая пропускная способность (6.4 ГБ/с)**.

Звук

• Интерфейс, совместимый с AC97 2.1.
• Поддержка 2, 4, и 6-канального звука.
• 16-разрядныи или 20-разрядный стерео входной и 16-разрядный выходной потоки.
• Независимые функции для звуковой подсистемы и модема.
• Поддержка интерфейсов ACR и CNR.
• Выход S/PDIF (стерео или AC-3).

Мобильность

• Управление питанием.
• Полная поддержка технологии AMD PowerNow!
• Совместимость с ACPI 2.0.
• Процесс 0.15 микрон с низким энергопотреблением.
• Увеличенная эффективность для применения в системах малых форм-факторов, благодаря выполнению в виде одной микросхемы.

* Только в nForce3 250Gb.
** Только в nForce3 250Gb и 250.

Референсный образец платы на основе nForce3-250GB: основные характеристики

Поддержка процессора	Athlon 64 Socket 754
Чипсет	nForce3-250GB (одна микросхема)
Скорости шины	От 200 до 250 MГц
Скорости PCI/AGP	Синхронный или асинхронный PCI/AGP при частотах от 66/33 до 100/50
HyperTransport	Частота - 1000 МГц (1 ГГц), по 16 бит в обоих направлениях
Разъемы памяти	Два 184-контактных разъема DDR DIMM, одноканальная конфигурация регулярной небуферизованной памяти до 2 ГБ
Разъемы расширения	1 AGP 8X, 6 PCI
Serial ATA RAID	До четырех дисков в конфигурациях 0, 1 или 0+1
IDE/IDE RAID	До четырех дисков ATA133/100/66 могут быть сконфигурированы как IDE RAID
USB 2.0/IEEE-1394	8 портов USB 2.0, Firewire нет
Сеть	1 Gigabit Ethernet
Звук	AC '97 2.1 6-канальный
Версия BIOS	Reference Board 1/31/2004

Референсные платы, как правило, сильно отличаются от промышленных образцов, которые появляются позже на основе тех же чипсетов. Это объясняется тем, что образцы создаются для ознакомления с новыми продуктами и тестирования, а не для массового производства.

Многие считают, что nForce3-150 был по набору характеристик устаревшим уже на момент своего появления. Вы можете получить высоко производительную систему на основе чипсета nForce3-150, но многие характеристики должны быть реализованы в виде дополнительных микросхем. Об nForce3-250 такого не скажешь. Этот чипсет обладает большим набором функций, достойно конкурируя с лучшими решениями от VIA и SiS. Стандартные характеристики включают RAID-массивы из четырех накопителей с интерфейсом SATA, 8 портов USB 2.0/1.1, ATA133 IDE/RAID, 6.1-канальный звук AC97 2.1 и встроенный файрвол. Версия для энтузиастов имеет встроенный сетевой адаптер Gigabit Ethernet. Это перемещает сетевые возможности непосредственно в чипсет, избавляясь от узкого места - шины PCI.

Полностью снаряженный nForce3-250 обеспечивает набор характеристик, недоступный ни в одном другом чипсете.

Разгон FSB

Референсные образцы не рассчитаны на разгон и здесь нет функций по изменению напряжения. Несмотря на это, мы не могли не протестировать эту возможность.

Тестовая площадка
Процессор	Athlon 64 3400+ 2.2 ГГц
Напряжение питания процессора	1.5 В (по умолчанию)
Охлаждение	AMD Stock Athlon 64 Heatsink/Fan
Блок питания	Powmax 350 Вт
Максимум	2442 МГц (+11%)@222x12 2375 МГц@250FSB X9.5 (+25% FSB)

Приведенных выше параметров разгона при номинальном напряжении удалось достичь при стабильной частоте 250 МГц и 800 HyperTransport c зафиксированными AGP/PCI на 33/66. Кроме того, мы убедились в том, что с фиксацией частот AGP/PCI нет никаких проблем. Компания nVidia сообщает, что проблемы с фиксацией частот в nForce3 150 были связаны с конфликтами c BIOS, а референсные образцы плат на основе прошлого чипсета таких проблем не имели. Мы после такого заявления проверили это и самостоятельно убедились в его правдивости. Но вернемся к нашей теме, предел для этого процессора при номинальном напряжении составляет примерно 2450 МГц, именно поэтому мы и не смогли достичь 250FSB при множителе 10. В таком случае мы имели бы 2,5 ГГц.

Здесь важно то, что мы достигли предельных для референсной платы параметров FSB. Референсные платы являются хорошим индикатором реальных возможностей разгона, так как они разработаны, чтобы как можно лучше представить возможности чипсета и его заявленные характеристики. Стоит также отметить, что стандартные утилиты для изменения множителя без каких-либо проблем работают с новым чипсетом. Например, условно-бесплатная утилита Athlon 64 Multiplier Utility, доступная на сайте CPU-Z (http://www.cpuid.com/), хоть и была рассчитана на 150-й чипсет, хорошо работала и с nForce3-250.

Встроенные сетевые возможности

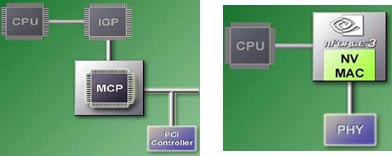

nVidia очень гордится встроенной в чипсет поддержкой гигабитных сетей. Концепция очень напоминает шину Интел CSA, представленную в чипсетах i875, в том плане, что в цепочке связи теперь нет медленной шины PCI. Но nVidia пошла еще дальше, представив сетевые возможности в чипсете, реализованном в одной микросхеме. Это убирает все промежуточные шины, обеспечивая сети внутреннюю скорость чипсета.

Ethernet 10/100 реально не страдал от того, что был ограничен производительностью шины PCI. Даже при максимальной скорости 100 Мб/с, он не мог достичь пропускной способности этой шины. А Gigabit Ethernet, не будь он встроенным в чипсет, был бы ограничен возможностями шины PCI.

nVidia заявляет, что ее контроллер MCP Ethernet отличается не только освобождением от шины PCI, но и тем, что это самый быстрый из существующих сетевых контроллеров. Чтобы доказать это, компания приводит результаты тестов, согласно которым ее решение почти в два раза превосходит существующие аналоги (результаты тестов приведены в секундах, чем меньше - тем лучше).

Эти характеристики хороши для компьютеров, работающих в компаниях, где гигабитная сеть может себя оправдать, но реальность показывает, что даже широкополосные подключения не настолько быстры, чтобы обеспечить домашним пользователям видимые преимущества при использовании решения от nVidia перед гигабитными контроллерами, использующими шину PCI. На это компания nVidia привела несколько контраргументов, согласно которым ее решение нужно уже сегодня:

1. Сетевые игры: цены на сетевое оборудование для гигабитных сетей постоянно понижаются, и сейчас они уже практически достигли уровня цен на обычное сетевое оборудование, что позволит любителям сетевых игр уже сейчас использовать преимущества, предоставляемые новыми чипсетами.
2. Мультимедиа в домашних сетях: при переносе мультимедийных файлов в домашней сети, пользователь заметит существенную разницу в скорости при использовании встроенного контроллера от nVidia по сравнению с решениями, основанными на шине PCI.
3. Существенно ускоряется работа при совместном использовании файлов на нескольких компьютерах.

С учетом этого, сетевые возможности могут стать для кого-то основной причиной перехода на nF3-250GB.

Встроенный файрвол

Незащищенность сетевых подключений в наше время может стать большой проблемой. Источником <головной боли> в равной степени может стать зараженное письмо, отправленное вашим знакомым, дыры в безопасности, вызванные сетевыми играми, и многие другие причины. nVidia попыталась уменьшить эти проблемы включением встроенного в чипсет файрвола, параметры которого можно легко изменять с помощью любого браузера.

Файрвол nVidia - это аппаратно-оптимизированное решение, интегрированное в медиа -коммуникационный процессор (MCP). В настоящий момент, встроенный файрвол есть в чипсетах nF3-250, но nVidia планирует добавить его и в новый вариант nForce2 Ultra 400. Аппаратный файрвол может сам по себе вызвать проблемы и конфликты с драйверами оборудования от других производителей BIOS и аппаратных компонентов. Чтобы это предотвратить, nVidia сейчас ведет переговоры с Microsoft, в результате чего, встроенный файрвол должен будет корректно распознаваться и поддерживаться операционной системой и корректно взаимодействовать с аналогичными функциями, которыми Microsoft планирует оснастить свои системы.

Аппаратное решение обладает еще одним достоинством - уменьшением нагрузки на центральный процессор. Все сказанное звучит хорошо, но нас волновал вопрос настройки, так как настройка параметров существующих программных файрволов для рядового пользователя хуже, чем кошмарный сон.

Сетевые игры

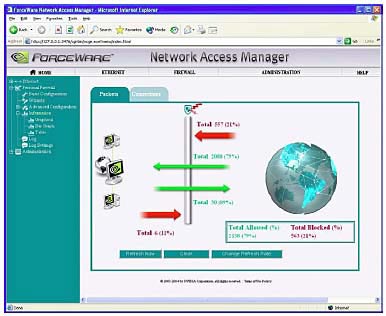

При более близком знакомстве с файрволом nVidia, становится ясно, что при разработке были учтены проблемы существующих программных решений. Есть несколько стандартных уровней защиты, которые соответствуют наиболее общим конфигурациям. Все легко определить с помощью браузера, но что делать если у вас 20 разных сетевых игр, и каждой для соединения нужен другой порт? Об этом в nVidia тоже подумали, так как здесь есть список из распространенных игр с предопределенными конфигурациями. Процесс настройки для новой сетевой игры предельно прост, так как все сводится просто к включению соответствующего параметра или его отключению, если вы хотите предотвратить возможность доступа. Все это делается очень быстро.

Защита от хакеров

У файрвола есть несколько полезных возможностей по защите от хакерских атак. Большинство файрволов с успехом могут фильтровать IP, но почти у всех есть проблемы с предотвращением атак, которые сейчас становятся все более изощренными. Аппаратный файрвол может предотвратить получение поддельных пакетов, генерируемых специальным сервером. При подобных атаках хакер получает доступ к серверу, заставляя его отправлять пакеты, в адресной части которых записаны поддельные адреса, которые реально не существуют. Файрвол не пропускает такие пакеты, и проникновение их на компьютер становится невозможным.

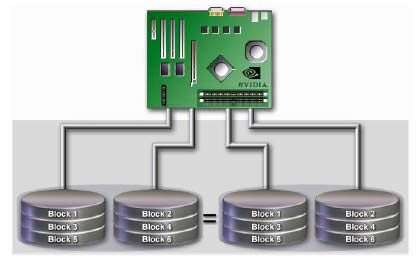

Подключение накопителей SATA и IDE, и создание RAID-массивов

Встроенные возможности по созданию RAID-массивов позволяют пользователям объединять в массивы разных типов 0, 1 или 0+1 до четырех дисков, не заботясь о том, какой у них интерфейс, обеспечивая и высокую скорость, и надежность хранения данных.

Заключение

nVidia подверглась резкой критике в связи с недостатком современных функций в первом чипсете для процессоров Athlon 64. Еще одним недостатком была ограниченность в разгоне из-за максимально возможных 600 МГц HyperTransport. В сложившихся обстоятельствах, с все возрастающим спросом на решения на базе Athlon 64, nVidia пришлось как можно быстрее исправлять ситуацию, выпуская чипсет nForce3-250, изначально предназначенный для Socket 939. Теперь он будет использоваться в материнских платах с Socket 754, а через несколько месяцев и в платформе Socket 939.

Теперь на характеристики однокристального nForce3-250 пожаловаться не может никто. Он свободно конкурирует с любым другим чипсетом. Кроме того, нам понравилось, что референсная плата Socket 754 позволяла работать не только с 800 МГц HyperTransport, но и с 1000 МГц, а эта возможность должна была появиться только с выходом Socket 939.

Встроенные в чипсет сетевые функции обеспечивают высокую скорость обмена данными. Особенно полезны такие возможности, если вы увлекаетесь сетевыми играми или вам приходится передавать по сети большие объемы информации. Избавление от ограничений PCI - свежая идея, которая скоро должна завоевать должное признание. Встроенный файрвол - это тоже довольно полезная функция.

Многие пользователи оценят по достоинству контроллер, к которому одинаково просто подключаются накопители IDE и SATA, и который позволяет, независимо от интерфейса дисков, объединять их в RAID-массивы нужного типа.

В заключение стоит отметить, что мы действительно удивлены набором характеристик nForce3-250GB. Каждый пользователь может найти в этом чипсете то, что заставит сделать выбор именно в его пользу. Во второй части этого материала мы более подробно рассмотрим производительность nForce3-250GB по сравнению с другими чипсетами для процессоров Athlon 64 при работе с различными видеокартами от ATI и nVidia.

Автор: Wesley Fink
Перевод: Владимир Володин
