Если театр начинается с вешалки, то компьютер - уж точно с корпуса (корпуса системного блока). Он в значительной степени определяет внешний вид компьютера (как системы), и именно с него начинается приобретение нового компьютера. Исключение составляют специальные длинные двухпроцессорные платы (они имеют увеличенный размер) или новый "нестандартный" процессор AMD Athlon, для которого рекомендована мощность БП не менее 300 Вт (для обычных достаточна 230 Вт; возможно, после перехода AMD на процессоры со встроенным L2-кешем, проблема будет решена).

Эта статья родилась на основе материала, собранного мною перед приобретением нового ATX корпуса. Надеюсь, что она окажется полезной читателям. Дело в том, что если, например, по процессорам есть и обзоры и конференции, из которых можно узнать и как разгонять/охлаждать, и какие серии лучше гоняться и еще массу подробностей, то вот по корпусам - тишина. Естественно, критерии выбора носят субъективный характер.

Разумеется, речь пойдет о домашнем компьютере, а отнюдь не офисном или серверном. Далее, предпочтение отдается корпусам с ATX-питанием, по сравнению с морально устаревшим AT-питанием. Наконец, рассматриваются только качественные продукты ("люблю, когда железо правильное"), далекие от жестяных банок :)

Заметим, что корпус (здесь и ниже системного блока) называется по-английски Case (чехол), а иногда Chassis (шасси), хотя последнее более уместно по отношению к несущей части корпуса. Эти термины могут встречаться в предложениях продавцов или на сайтах производителей.

Что выбирается

Рассмотрим сначала основные параметры выбора корпуса (более подробно они обсуждаются ниже).

• Тип корпуса: десктоп или башня
• Тип башни. Если пользователь выбрал башню, то далее он выбирает один из четырех ее типов, различающихся по высоте
• Число отсеков, как внутренних, так и наружных. Это число имеет большое значение для расширяемости системы
• Качество изготовления корпуса. Здесь важные такие параметры, как толщина стали, жесткость, предотвращение излучения наружу
• Удобство корпуса. К параметрам такого рода относятся, например, исполнение кнопок (чтобы случайно их не нажать), и легкость открывания корпуса. К числу "скрытых" параметров относятся расположение блока питания, наличие мест для дополнительных вентиляторов
• Дизайн корпуса. Несмотря на субъективность, этот параметр очень важен, т.к. если корпус вам нравится, то невольно создает приятную рабочую обстановку. Некоторые производители выпускают несколько модификаций корпусов, имеющих одинаковые перечисленные выше параметры, но отличающиеся по дизайну. Примером является наличие дверцы на лицевой части корпуса, размещение световых индикаторов, их форма, цвет корпуса и др. Далее, одному нравится строгие формы, а другому футуристические (заметим, что жизнь в угасающие Макинтоши вдохнул во многом необычный дизайн корпусов iMac из полупрозрачного пластика)

• Дополнительные возможности. Примером являются кнопка сна, окно ИК-передатчика
• Тип питания. Для домашнего компьютера используются в основном AT и ATX (буквы латинские). ATX является более новым стандартом и имеет существенные преимущества перед AT. Соответственно, именно этот тип питания как правило имеет системная плата. Существуют корпуса и системные платы с комбинированным питанием, однако это представляет интерес только для целей использования с прежним оборудованием.
• Мощность блока питания. Существует несколько стандартных значений мощности. Наиболее распространены 200, 235 и 250 ВА. Для возможности расширения, а также из-за роста энергопотребления графическими ускорителями полезно иметь запас по мощности
• Качество блока питания. В значительной степени определяет долговечность других компонент. При появлении неполадок со стороны блока питания последние с трудом диагностируются

Тип корпуса и число отсеков

Десктопы и башни

Обычно корпус имеет форму параллелепипеда, причем с двумя ярко выраженными большими гранями. Этакий сплющенный втрое куб. В зависимости от того, расположены ли эти грани горизонтально или вертикально в рабочем положении, корпуса разделяются на два больших класса.

Десктоп (desktop). Буквальный перевод - настольный. Корпус ставится на стол большой гранью

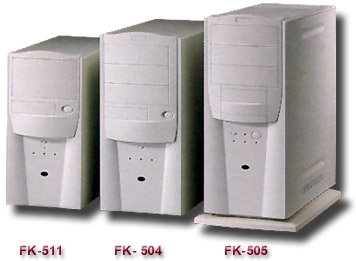

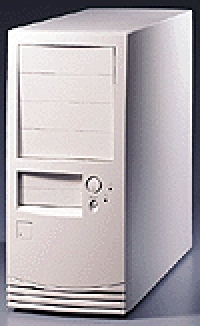

Башня (tower). Большие грани расположены вертикально (см. первые два рисунка)

Неудобство десктопа

Десктоп появился первым, но сейчас он явно устарел по следующим соображениям. Раньше дисплеи имели малый размер (с экранами 14" и 15") и их ставили на десктоп для экономии места на столе. Если же поставить на десктоп современный большой (17" и 19") дисплей, то нарушится комфортное расположение глаз. Дело в том, что пользователь должен смотреть на экран немного сверху вниз. Именно, верхний край экрана должен быть на несколько сантиметров ниже уровня глаз, а сам экран повернут перпендикулярно взору. Объясняется это тем, что веки должны быть полузакрыты, иначе происходит высыхание глазной влаги. Недаром в некоторых компьютерных столах подставку для дисплея делают опускающуюся вниз и имеющую скат.

Размещение десктопа и дисплея отдельно требует слишком много места. Кроме того неудобно снимать тяжеленный дисплей (и при этом еще найти место, куда его поставить) в случае необходимости открыть корпус.

Сейчас владельцы десктопов размещают на нем принтер. Однако он эстетически не смотрится на таком "пьедестале". Кроме того, отдельно стоящий принтер и башня занимают примерно ту же площадь, что и десктоп.

Всех этих недостатков лишена башня. Кроме того, если есть внешний модем (а также телефон или схожее размером внешнее устройство), то он удобно размещается на верхней грани башни.

Заметим, что десктоп можно поставить и на бок, превратив его в башню, но такая замена не будет полноценной. Во-первых, затрудняется открывание корпуса. Во-вторых, не все приводы нормально работают со съемными дисками в вертикальном положении. Для компакт-дисков приходится поворачивать удерживающие их лепестки, что также усложняет работу. Поэтому ниже будем рассматривать исключительно башни.

Выбирайте корпуса-башни

Типы башен

Некоторые пользователи, увидев аккуратный маленький корпус, восклицают: "как хорошо такой для дома". На самом деле все обстоит наоборот: для домашнего компьютера нужна расширяемость. Если понимать под домашним компьютером универсальный компьютер, а не игровую приставку!

Башни делятся на четыре подтипа, различающиеся по высоте. В порядке возрастания это - микро (micro), мини (mini), миди (midi, middle - средняя) и полная (big, full). Для большинства корпусов "классификатором" является число больших внешних отсеков, согласно приведенной ниже таблице (хотя бывают и исключения).

Напомним, что корпус имеет некоторое число больших (5.25") и малых (3.5") внешних отсеков (bay, читается бэй), выходящих на лицевую сторону. В них вставляются те внутренние устройства, к которым требуется доступ в процессе работы: приводы дискет (флоповод) и компакт дисков (сейчас получили распространение корпуса, где дискеты вставляются в щель, но принципиально это неважно).

При традиционном дизайне отсеки располагаются сверху, причем большие выше малых (у футуристических корпусов все может быть наоборот).

Оптимальность миди башни

Полная башня предназначена для серверов, и громоздка (по высоте), избыточна и дорога для домашнего компьютера. Полные башни обычно имеют дверцу, закрывающую отсеки и кнопки. Заметим, что если есть место под столом, то полная башня является более интересным выбором, чем башня микро.

Микро башня имеет недостаточное число отсеков. Кроме того, в микро корпусах плохо обстоит дело с отводом тепла. Лишнее тепло крайне неблагоприятно действует на все без исключения внутренние компоненты.

Поэтому наиболее популярны мини и миди башни. Миди башня с ее большим числом отсеков более предпочтительна. Вот какие устройства требуют большие отсеки:

• CD и CD-RW приводы. Заметим, что CD привод является обязательным компонентом. CD-RW привод удобен для целей архивации и переноса больших объемов данных. Заметим, что современные CD-RW приводы обладают достаточно большой скоростью чтения и вполне заменяют "чистый" CD привод
• DVD привод. DVD диски набирают популярность, так как значительно более вместительны по сравнению с CD. Используются в основном для целей качественного видео и размещения больших программных продуктов. DVD привод читает CD диски, так что такой привод является более универсальным устройством
• Фрейм для жесткого диска. Удобен для пользователей, занимающихся видео монтажом и фотографией. В него помещают второй, емкий диск, который включают внешним ключом только тогда, когда это необходимо. Диск помещается в кассете, которая может быть легко вынута

Еще интересным примером является встраиваемый в большой отсек сканер фотографий с выдвигающимся поддоном.

Заметим, что в большой отсек можно также помещать малые устройства через переходную рамку - "штаны".

Кроме того, только корпусом миди башни можно полностью загородить 17'' дисплей от яркого бокового света (высоты мини башни для этого недостаточно). Таким образом, миди башня является хорошим компромиссом между расширяемостью и компактностью.

Выбирайте миди башню

Где стоять миди

На мой взгляд оптимальное место для миди башни - на столе, так как:

• ею можно загородить 17'' дисплей от яркого бокового света;
• легко доступны приводы съемных дисков (дискет и др.);
• видны световые индикаторы;
• легко доступна внутренность корпуса;
• меньше засасывается пыли (которая убывает экспоненциально с высотой);
• корпус хорошо охлаждается;
• длины кабелей периферийных устройств всегда хватает.

Вот почему я скептически отношусь к так называемым компьютерным столам, похожим на этажерки, сводящим на нет указанные преимущества (там башня томится в тесном отсеке около пола).

Число малых отсеков

Помимо количества больших наружных отсеков (которые определяют тип башни) у корпуса есть еще такие параметры:

• малых (3.5'') наружных
• малых (3.5'') внутренних

Число малых наружных отсеков обычно равно 1 или 2. Один отсек в настоящее время почти всегда занят под флоповод, так как промышленность аж с 1984 г. не может перейти на более емкий привод (в том смысле, что нет промышленного стандарта).

Второй отсек может, например, пригодиться для:

• привода дискет высокой емкости (типа Zip или Orb);
• концентратора портов USB. Он удобен, когда нужно часто подключать внешние устройства с USB интерфейсом;
• ИК-передатчика. Применяется, например, для работы с принтером.

Число малых внутренних отсеков обычно также равно 1 или 2. Они используются для установки жестких дисков. Для целей расширяемости также желательно, чтобы их было 2. Например, при захвате видео иногда массив из 2-4 жестких дисков.

Выбирайте миди корпус с 2 внешними и 2 внутренними малыми отсеками

Тип питания и форм-фактор корпуса

Тип питания

Корпус поставляется со встроенным блоком питания (он вырабатывает различные напряжения для внутренних устройств и системной платы). Для домашних компьютеров применяются следующие типы:

• AT - морально устаревший. Используется для недорогих компьютеров
• ATX - более новый, имеющий преимущества перед AT (см. Приложение)

Новые типы питания (после AT) разрабатываются компанией Intel исходя из потребностей развития компьютеров, особенно системных плат. При этом учитывался переход на пониженные напряжения, совершенствование взаимного расположения внутренних компонент, а также отказ от устаревших шин и портов.

Понятие о форм-факторе корпуса

На самом деле AT и ATX являются спецификациями, описывающими связку корпус - системная плата. Они определяют не только тип питания, но и некоторые элементы конструкции и взаимного расположения компонент.

Комплексно это называется форм фактором (для краткости ФФ). Поэтому говорят о корпусе, имеющем форм фактор ATX (аналогично для AT).

Выбирайте миди башню ФФ ATX

Качество корпуса

Толщина металла

Основным параметром качества корпуса является толщина металла его шасси (несущей рамы), а также стенок (кожуха). Если шасси сделано из толстого металла, то практически отсутствует шум и вибрация. Кроме того, такой корпус прочен, что также важно. Если шасси добротное, то такими же являются и стенки (кожух). Наоборот, у дешевых корпусов стенки легко прогибаются, как жесть :)

Выбирайте корпус с толщиной металла шасси не меньше 0.8 мм, лучше 1 мм

Гладкое шасси

У некоторых моделей края шасси не обрабатываются. Поэтому при монтаже, если самостоятельно не поработать напильником, то можно порезать руку или загнать металлическую занозу. Существуют корпуса с обработанными гладкими краями и даже покрашенным шасси.

Низкое излучение наружу

Хороший корпус должен быть экранирован, т.е. не выпускать наружу радиочастотные помехи, которые мешают внешним устройствам и бытовой электронике. Излучение обнаруживается, например, если подойти с радиоприемником к компьютеру при снятом кожухе - звук сразу покроется треском и шипением.

Критерием является наличие в спецификации соответствие жесткому (американскому) стандарту FCC Class B на величину излучения от офисных и домашних компьютеров. Заметим, что иногда термин Class B в документации опускают.

Также заметим, что лучшие корпуса изнутри покрыты пермаллоем - материалом, не пропускающим низкочастотные электромагнитные излучения. Правда, корпуса с таким покрытием и стоят примерно в 2 раза дороже обычных.

Экранирование выполняется за счет плотного прилегания стенок к шасси посредством специальных лапок.

Блок питания

Мощность

Существует несколько стандартных значений мощности. Для домашнего компьютера подойдут 200, 235 и 250 Вт, причем для ATX корпуса характерны два последних значения. Заметим, что, несмотря на прогнозы снижения энергопотребления, современные высокооборотные жесткие диски и графические ускорители скорее поднимают планку. Тоже относится и к магнитооптике. Так как полезно иметь запас по мощности, то рекомендуется мощность 235 Вт.

Для функции suspend to RAM нужен большой ток (720 ma иначе память не подпитаешь). Такой ток дает Elan 10AB (750). Видимо поэтому большая мощность не помешает.

Заметим, что выход процессора AMD Athlon опрокинул устоявшиеся представления о мощности: для него рекомендована мощность БП не менее 300 Вт.

Качество блока питания

От блока питания требуется стабильно выдавать нужные номиналы и служить долго и безотказно. Развитые блоки также исправляют (в большей или меньшей степени) отклонения во входном питании. Ярким примером являются блоки питания Seasonic SR-250FS-Rx, который допускает очень широкие разбросы: 180-264 В по напряжению и 47-63 Гц по частоте.

Качество блока питания в значительной степени определяет долговечность внутренних компонент. Если засбоил блок питания, то, во-первых, никакие внешние устройства питания (фильтры, стабилизаторы и т.д.), не помогут. К тому же эти сбои трудно диагностировать и можно потратить уйму времени на проверку главной платы, памяти и т.д. пока дойдет очередь до блока питания.

Срок работы блока питания составляет 4-7 лет, а продлить его можно тем, что реже выключать и включать компьютер, причем интервал между последовательным выключением и включением должен составлять не менее 10 секунд. При выходе блока питания из строя его проще заменить, чем ремонтировать. Блоки питания продаются отдельно, но стоимость хороших блоков составляет $35-40 (поэтому хороший корпус в принципе не может стоить $40 :)).

Минимальные требования к блоку питания - наличие хотя бы одного сертификата авторитетных тестовых лабораторий из числа: UL, CSA, TUV, CB, CE, VDE, FCC, FTZ, DEMKO, NEMKO, FIMKO & SEMKO (это оговаривается в спецификации к блоку). Соответствующие наклейки располагаются на видном месте блока. Обычно в предложениях продавцов ограничиваются упоминанием TUV (что, в принципе, достаточно).

Выбирайте сертифицированные блоки питания

Выключатель или розетка?

На блоке питания, помимо сетевого разъема-вилки могут находиться или розетка для питания дисплея или выключатель (последнее характерно для ATX питания).

У ATX питания напряжение все время подается на системную плату. Если нужно провести работы внутри корпуса, нужно обесточить компьютер. Блок питания с выключателем позволяет быстро и удобно обесточить системную плату.

Предпочтение следует, видимо отдавать выключателю, предоставляющему дополнительное удобство. Тогда дисплей подключать к отдельной розетке его стандартным кабелем. При подключении через корпус экономиться розетка, но нужен переходник, так что выигрыш сомнительный. А кроме дисплея питать вроде больше нечего :)

Кстати, и в случае AT питания использование розетки нежелательно, так как кнопка питания компьютера одновременно включает и его и дисплей. Это ведет к обгоранию выключателя так как 17'' CRT-дисплей потребляет приличный ток.

Функциональность корпуса

Легкость доступа внутрь

Снимающаяся боковая стенка (левая, если смотреть со стороны лица) обеспечивает легкий доступ к внутренним компонентам. У некоторых корпусов снимаются обе стороны (тогда для жесткости верхняя стенка обычно составляет одно целое с шасси). В традиционном же исполнении кожух является П-образным.

Для быстрого снятия (кожуха или стенки) вместо традиционных винтов применяют винты с головкой в насечках (барашек) или замки-защелки. Это позволяет обходиться вообще без отвертки.

В некоторых корпусах применяют также выезжающую раму, на которой размещается пластина с системной платой. Все вставленное в плату вынимать не надо, в том числе и карты. Однако необходимость отключения от платы проводков индикаторов, а также поворота корпуса (если он придвинут торцом к стенке) снижает привлекательность этого решения.

Тут не могу не рассказать как здорово эта проблема решена у PowerMac (не путать с "бытовым" iMac'ом, где корпус и дисплей составляют одно целое). Там правую стенку можно открыть как дверь секретера (то есть ось поворота составляет нижнее правое ребро). А вместе со стенкой поворачивается и системная плата, становясь доступной.

Дизайн кнопок управления

На лицевой стороне находятся как минимум 2 кнопки: включения (POWER) и перезагрузки (RESET, сброс). К их дизайну предъявляются определенные требования (например, совсем плохо, если все они одинаковые, например, круглые, одного диаметра и цвета и расположены близко друг от друга).

Кнопка выключения

Требования к кнопке включения:

• должна выделяться цветом и размером от других
• не должна выступать, лучше, когда она чуть утоплена (так она меньше повреждается и ее труднее случайно нажать)

Заметим, что для питания типа AT лучшим выключателем является тумблер. Для питания типа ATX это в принципе невозможно, т.к. здесь измеряется также длительность нажатия (развитые BIOS программируются на аварийное выключение питания при нажатии более 4 секунд, когда основная кнопка не срабатывает)

Кнопка перезагрузки (Reset)

Эта кнопка должна быть мелкой и утопленной, чтобы затруднить непреднамеренное нажатие на нее. Наилучший вариант, когда она настолько маленькая, что нажимается только тонким предметом типа шариковой ручки.

Кнопка Sleep

Есть на некоторых ATX корпусах. Позволяет мгновенно послать компьютер в состояние сна (энергосберегающий режим), если надо сделать паузу в работы. Более дорогой альтернативой является использование клавиатуры с такой же кнопкой. Нельзя сказать, что эта кнопка жизненно важна :)

Расположение блока питания

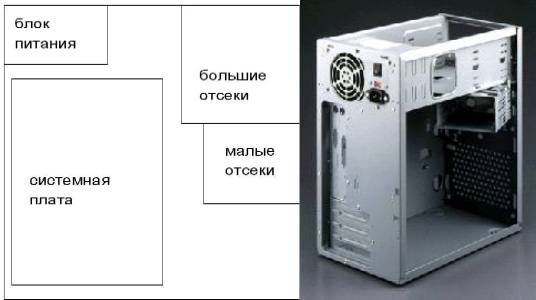

Блок питания в башне располагают обычно в верхней части корпуса, а ниже его располагается системная плата. В достаточно высоких корпусах блок питания располагается полностью над системной платой, так что их проекции на боковую стенку не пересекаются. Это обычное расположение, "без перекрытия".

Это особенно понятно, когда блок лежит на полке (еще бывает крепление просто на винтах к задней стенке).

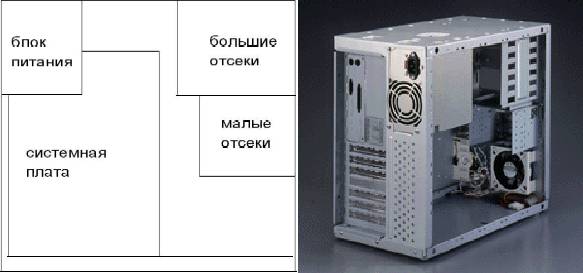

В более низких корпусах (39 см. и ниже) указанные проекции частично пересекаются, так как блок питания повернут на 90° относительно продольной оси. Поэтому такие корпуса несколько шире обычных - порядка 22 см. На системной плате под блоком питания находится гнездо процессора. Это создает следующие неудобства:

• процессор закрыт блоком питания и поэтому для работы с процессором нужно сначала демонтировать блок питания (или вести работы вслепую)
• блок питания загромождает место около процессора, ухудшая его обдув
• появляется ограничение на высоту переходных плат для процессоров (сокетный вариант для слотового гнезда). Чтобы обойти это, компания ASUS выпускает специальные низкопрофильные переходные платы

Очевидно лучше высокие корпуса, "без перекрытия"

Размеры корпуса

Повторим, что для домашнего компьютера компактный корпус - не лучший вариант.

Высота корпуса должна быть не менее 42 см. Во-первых, это почти гарантирует, что блок питания располагается без перекрытия (см. выше). Но главное, что таким корпусом можно загородить от бокового света 17-дюймовый дисплей.

Следующее требование субъективно: для меня важно, чтобы глубина корпуса была не более 45 см. Дело в том, что я держу мышь с левой стороны, несмотря на то, что правша. Просто заметил, что серые и служебные клавиши заставляют руку летать за мышью приличные десятки сантиметров за один "взмах". За день, наверное, набегают сотни метров :) Для мыши с левой стороны это не происходит. Корпус у меня придвинут к дисплею и поэтому коврик мыши располагается как раз напротив корпуса. Несмотря на то, что стол имеет приличную глубину - 77 см. - указанная глубина корпуса является предельной, учитывая, что стол придвинут к стене, а сзади корпуса должно быть не менее 5 см. для нормальной вентиляции и чтобы кабели не очень изгибались.

Заметим, что коротких корпусов оказалось существенно меньше длинных (47 см. и более).

Ширина корпуса особой роли не играет и диапазон 17-20 см. вполне нормален. Если корпус шире, то нужно проверить, нет ли перекрытия.

Легкая замена приводов

Речь идет о том, чтобы заменять (вынимать, вставлять) приводы не снимая пластину с системной платой, а только сняв стенки (или даже одну стенку).

Все дело в правых (если смотреть с лицевой стороны корпуса) винтах крепления диска к раме отсеков, которые закрываются пластиной (винты слева всегда доступны).

Существуют корпуса, где указанная замена возможна. Там применяют следующие решения:

• Короб малых отсеков делается снимающимся (выдвигается на салазках влево). При этом, если в коробе находится привод, вставляемый в отсек, то нужно также снимать и лицевую панель.
• На пластине, несущей системную плату, делаются отверстия напротив винтов, так что отверткой и пинцетом можно исхитриться поработать с винтами.

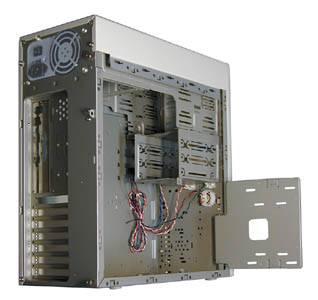

• Пластина, на которую крепится системная плата, смонтирована на раме, выдвигающейся назад на салазках. Тогда достаточно отодвинуть раму (отодвинув защелку) на 10-15 см., чтобы получить доступ к правым винтам приводов. Кабели приводов снимать не надо. Обычно не надо снимать и тонкие проводки светодиодов, так как у большинства ATX плат они находятся в нижнем ближнем углу платы.

Место для второго вентилятора и его размер

Во всех хороших современных корпусах предусматривается возможность установки дополнительного вентилятора (основным является встроенный в блок питания). Его используют для охлаждения таких "горячих" устройств как скоростной диск (7200 об/мин и выше), современная графическая 3D-карта, разогнанный процессор. Возможность установки означает наличие решетки в шасси и мест под винты.

Место для дополнительного вентилятора предусматривается или впереди, в нижней части, либо сзади, под блоком питания.

В первом случае поток насквозь проходит сквозь корпус, что является оптимальным для охлаждения. Эти модели распознаются по декоративным решеткам впереди (через которые засасывается воздух). Однако передний всос создает дополнительный шум.

Во втором случае поток воздуха не оптимален, но дополнительный вентилятор точно обдувает процессор. Кроме того, этот вариант более тихий.

Некоторые модели предусматривают оба типа установки дополнительных вентиляторов!

Далее, вентиляторов вентиляторы бывают большие (диаметром 80-90 мм), как в блоке питания, и малые (диаметром 50-60 мм). Соответственно места также рассчитаны на большой или малый вентилятор.

Интересно, что согласно грядущей спецификации PC'2001 (компьютер, не соответствующий этой спецификации, теряет сертификацию Windows Hardware Quality Laboratory, которая оценивает, годен ли компонент или PC целиком для работы под Windows. Коротко и ясно.) уровень шума, исходящий от корпуса, установлен на очень низкой отметке 37 дБ. Это много меньше, чем создают 2, а тем более 3 вентилятора. Так что в этой области нас ждут перемены.

Щель для дискет

Некоторые корпуса имеют исполнение отсека для флоповода в виде щели (см. фото). Это выглядит привлекательно, но дискету приходится буквально выщипывать из корпуса (заталкивается она тоже не всегда просто).

Эти же корпуса иногда имеют более глубокую лицевую панель, так что вынуть или вставить компакт диск также трудновато.

Окно для ИК-передатчика

Некоторые корпусы имеют отверстие и посадочное гнездо изнутри для монтажа "глаза" ИК-передатчика (на инфракрасных лучах), который используется обычно для беспроводной передачи на принтер. Такое окно есть лишь на небольшом числе корпусов.

Заметим, что альтернативой являются ИК-передатчики, монтируемые в малый отсек корпуса.

Фильтр для выбора моделей

Ниже приводятся модели ATX миди корпусов (т.е. с 3 большими внешними отсеками), доступные на московском рынке, и отвечающие следующим требованиям:

• из толстой стали
• с сертифицированным блоком питания, мощность не менее 235 Вт, с управляемой скоростью вращения вентилятора
• без перекрытия системной платы блоком питания
• с местом для установки дополнительного вентилятора
• с сертификатом FCC Class B на излучение
• с гладкими обработанными краями
• со съемной боковой стенкой
• без щелевого отсека для флоповода
• длиною не более 47 см

Забегая чуть вперед скажу, что сейчас такие модели можно купить за $60-75. Весить покупка будет около 10 кг. Это не тяжело, но громоздко. Так что, отправляясь за покупкой, прихватите веревки и палку. Последняя, просунутая под веревками, будет неплохой ручкой.

Модели корпусов, прошедшие фильтр

Все корпуса имеют сертификат ISO 9002 на производство, а блок питания имеет собственный выключатель.

Aopen

В серию 45 входят помимо HX также модели HQ, HC, LX, HT, отличающиеся только дизайном (однако реально завозятся пока только HX-45). Модель HX-45А имеет мощность блока питания 250 Вт, а HX-45 - 235 Вт. Сайт компании: http://www.aopen.com.tw/

Корпус сделан из качественной стали толщиной 1 мм. HQ45 имеет мощность 250 Вт и является новой моделью.

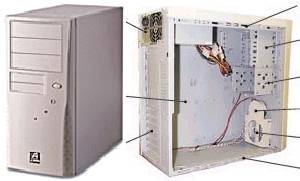

Aopen HX-45A

Denco

Корпуса этой компании имеют еще сертификат Ростеста. Имеется кнопка SLEEP. Кожух сделан из двух половин, причем одна из них Г-образная, так что снимать удобнее малую стенку. Она крепится или на двух барашковых винтах или снимается ручкой-замком. Сбоку внутри есть поворотная пластина для установки дополнительного жесткого диска 3.5'' или 5.25'' (крепится на вертикальной оси). Все модели Dx08 имеют сходные характеристики. Сайт компании www.oceanhk.com/denco

Заметим, что грамотно кнопки RESET и SLEEP сделаны только у D908. У других они расположены рядом и выглядят одинаково. Можно представить, как будет весело, когда вместо SLEEP пользователь ненароком нажмет RESET (видимо, следует порекомендовать заклеить RESET кнопку скотчем :)). Особенно это касается модели D708, где эти кнопки такие крупные и так расположены, что их легко задеть.

Denco D608	Denco D708
Denco D808	Denco D908

В продаже бывают в основном корпуса с блоком питания Oktek X20 235 Вт и реже SeaSonic 250 Вт (последние в модификациях с розеткой или выключателем). Пластины-заглушки карт сделаны съемными.

Hansan Systems

Особенностью корпусов компании Hansan Systems является толстая сталь - 1 мм (1.2 мм для некоторых деталей). Сайт компании www.hansansystems.com

Кнопки управления у рассматриваемой модели Feel 505, хотя и имеют одинаковый размер, разных цветов. Индикаторы находятся выше и закрыты темным пластиком (что придает корпусу определенную элегантность).

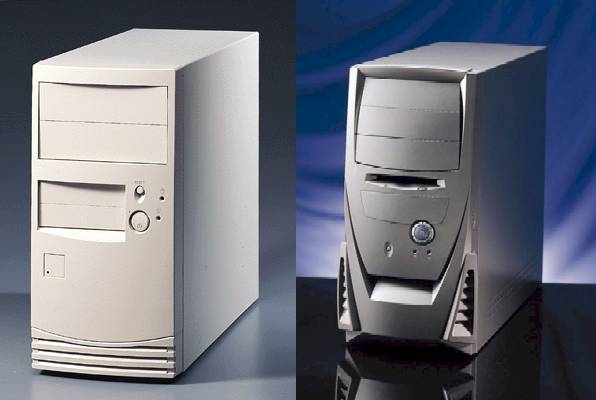

Feel 505

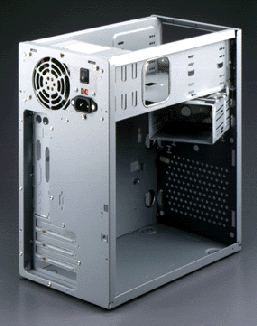

Feel 505 изнутри

На сайте компании есть еще более короткая модель Feel 501 глубиною 42 см.

Помимо этой модели широко представлены модификации с различными "мордочками", все очень симпатичные, но длинные (за счет непомерно глубокой лицевой панели) и со щелью :(

Имя производителя у продавцов отсутствует и модели представлены только названиями.

InWin

У всех моделей блоки питания имеют низкий уровень шума и отдельный выключатель. У продавцов модели иногда называются Solist. Пластиковые компоненты имеют сертификат UL на непроницаемость излучения. Сайт компании www.in-win.com

Модель InWin S500 делается из японской стали, и имеет две съемные боковые стенки. Отсеки для 5- и 3-дюймовых приводов выдвигаются на салазках влево; есть возможность установки двух дополнительных вентиляторов. Как видим, недостатком является несколько большая глубина.

Еще есть модели серии A и Q (A500, A700...). У них кожух П-образный, но зато сталь 1 мм, причем оцинкованная.

InWin S500

LCT Technology

Компания LCT Technology ЮэСовская, поэтому есть основание полагать, что корпуса спроектированы хорошо :). А изготавливают их в Китае, что обеспечивает невысокие цены. Сайт компании www.lct-tech.com В Москве есть представительство, что обеспечивает поставку многих моделей.

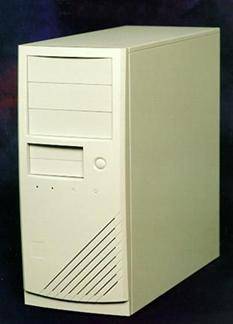

Особенно интересна модель LX 734A:

• используется 1 мм сталь
• лицевая панель легко отделяется (без винтов), давая доступ к устройствам в отсеках (см. ниже)
• все приводы в отсеках имеют каждый свои салазки (последние входят в комплект корпуса). После снятия мордочки можно вынуть вперед любое устройство в отсеке (нажав на защелку)
• короба снимаются
• снимаются обе стенки (один винт с головкой, правда предварительно нужно снять ''морду'')
• отсеки закрыты выламывающиеся пластинами
• в комплект поставки входит дополнительный передний кулер (80 мм.)

И все это за умеренную цену.

Из дешевых моделей (из более тонкой стали) отметим TSK-T081.

SIC

Корейский производитель. Сайт компании вычислить не удалось (поэтому пробелы в данных). Внешне корпуса производят приятное впечатление. На всех моделях сертифицированные блоки питания мощностью 250 Вт.

Фото даны с сайта фирмы NT (www.nt.ru)

SIC62101X

Есть также большое число необычного вида моделей, например, с нижним расположением больших отсеков и блока питания.

Приложение: Другие корпуса

CAT

Производитель и его cайт неизвестны. Модели довольно дешевые, однако нет таких, которые проходят через выставленный фильтр.

Elan Vital

Это дочерняя компания знаменитой ASUS. Сайт фирмы: www.elanvital.com.tw Из двух доступных на рынке моделей интерес представляет T-10AB с 1 малым внешним отсеком. Она занимает некоторое промежуточное положение между миди и полной башнями. Вторая модель T-5AB имеет перекрытие системной платы.

Марка Elan Vital T-10AB 3.5'' внутр. 3 Выс. см 48.8 Шир. см 17 Глуб. см 43.5 Металл мм.   Доп. вентилятор 2 Доступ к 3.5'' . съемн. Цена $ 75

Кнопка питания выделяется от кнопки сброса цветом и дизайном и фиксируется поворотом на 90? (так что случайно выключить компьютер невозможно). Корпус устанавливается на плоских ножках, которые могут поворотом выступать или не выступать за проекцию корпуса. 3- и 5-короба выдвигаются вбок на салазках. Индикаторы расположены на верхней кромке и видны даже при напольном положении. Снимаются обе боковых стенки, при этом используются винты-барашки, которые остаются в стенках (так, что их невозможно потерять). Кабели от кнопок и светодиодов проходят в специальных коробах и фиксируются. Кнопка RESET утоплена и сделана очень малой.

Заметим, что все корпуса Elan Vital имеют не только окно под ИК-передатчик (на фото оно под кнопкой), но и установочное гнездо под него.

Enlight

Известный производитель недорогих корпусов из Гонконга. Интересен еще тем, что производит также блоки питания. Сайт компании www.enlightcorp.com К сожалению у компании похоже нет моделей, проходящей через выставленный фильтр (или с перекрытием системной платы блоком питания, или нет нужного числа отсеков). Впрочем, есть серия EN-7230 с 4 большими отсеками, высотою 48 см.

FKI

Модель FK-505, проходящая фильтр, пока, к сожалению не завозится. Вместо нее импортеры предпочитают модели серии 600, имеющие убийственную глубину 48.5 см (именно для них указана цена). Сайт компании www.fkusa.com

Серия 500

Все модели FKI (Fong Kai Industrial) имеют:

• кнопку Reset очень малого диаметра
• окно для ИК-передатчика, закрытое прозрачным пластиком (на фото это черный овал внизу)
• съемный короб с внутренними 3.5" отсеками. Он чуть сдвигается назад, а потом опускается вниз

Заметим, что продукция FKI у продавцов часто выдается за Asus (из-за надписи на лицевой панели) а имя Fong Kai Industrial продавцам, похоже, не известно :)

Модели 505 и имеет подставку, а 600-й серии - ножки. Пластины-заглушки карт выламываются.

Palo Alto

Новый игрок на отечественном рынке. Сайт компании www.paloaltoproducts.com Нужным числом отсеков обладает только полная башня PA-810 высотою 48 см.

Приложение: Преимущества ATX перед AT

ATX расшифровывается как AT eXtension (расширение AT) и является спецификацией компании Intel на корпус и системную плату (спецификация имеет несколько выпусков). Ниже подробнее рассматриваются преимущества перед AT.

Расширение возможностей блока питания

Компоненты системной платы используют напряжение как 5 В, так и 3.3 В. В стандарте AT на плату подается только 5 В, а 3.3 В получается преобразователем напряжения на этой плате. В ATX напряжение 3.3 В вырабатывается самим блоком питания, так что необходимость в преобразователе на плате отпадает. Это освобождает место на плате и улучшает тепловой режим.

Для гибкого управления режимами "сна" с возможность "пробуждения" от клавиатуры, звонка на модем и других событий предусмотрена постоянная подача на системную плату напряжения. Если корпус выполнен согласно полной спецификации, то блок питания имеет на задней стороне корпуса отдельный выключатель, позволяющий обесточить системную плату.

Опционально возможно управление скоростью вентилятора, температурный контроль блока питания и контроль величины напряжения 3.3 вольта.

Направление воздушного потока

В корпусе AT вентилятор блока питания всегда выдувает поток (из задней части). В первоначальной спецификации ATX предусматривалось всасывание воздуха, для того, чтобы направлять поток на процессор. Это позволяет вообще отказаться от собственного кулера на процессоре, заменив его большим радиатором. Теперь нестрашно, если бесшумный кулер вдруг откажет, и процессор перегреется и выйдет из строя. Мне приходилось видеть это решение в десктопных корпусах от Compaq.

Это решение действительно удачное для десктопов. Для башен оказалось удобнее по-прежнему выдувать воздух, что улучшает теплообмен. Дело в том, что, во-первых, блок питания сам нагревает воздух, во-вторых, теплый воздух поднимается наверх. Далее сам блок питания удобно размещать над системной платой и даже на полочке. Так что он больше не обдувает системную плату. А для обдува процессора используется, как мы знаем, дополнительный вентилятор.

Разъемы портов вынесены на главную плату

Разъемы портов, выходящие на заднюю часть корпуса, расположены на самой главной плате. У плат формата AT они располагаются на кронштейнах, к которым ведут соединительные кабели. В результате улучшается вентиляция платы и упрощается монтаж.

По этому признаку легко отличить ATX от AT: сзади разъемы в корпусе башня расположены не горизонтальными рядами, а вертикальными (в Desktop - наоборот).

Уменьшение длины соединительных кабелей

IDE порты расположены на системной плате ближе к отсекам приводов, так что сокращается длина соединительных кабелей и улучшается вентиляция. Более того, облегчается доступ к процессору и модулям памяти. Между прочим, уменьшение длины кабелей важно для устойчивости работы, т.к. IDE интерфейс чувствителен к наводкам.

Далее, в отличие от AT, где системная плата крепится к корпусу пластиковыми ножками, в ATX используются винты, что добавляет надежности (впрочем, это в идеале - на практике системные платы и в АТХ-корпусах нередко крепятся при помощи пластиковых ножек).

Приложение: Замена корпуса

Заметим, что многие корпуса поставляются с отсутствующими 1-2 заглушками впереди и сзади. Пугаться этого не стоит - так и было задумано для удешевления.

В случае АТ-питания новый блок питания можно проверить подключив к нему только жесткий диск или привод CD и убедиться, что они раскручиваются, а световой индикатор CD еще и светится (подключение флоповода ничего не даст, т.к. его индикатор светится только при работе с дискетой).

Для блока питания ATX нужен сигнал готовности от системной платы, иначе он просто не "заведется". Поэтому блок питания нужно обмануть, для чего:

1. В выключенном состоянии аккуратно замкнуть в разъеме коннектора, вставляемого в системную плату, контакт "Power Supply On" (контакт номер 14, обычно зеленого цвета) с любым контактом "Ground" (номера контактов 3, 5, 7, 13, 15-17; они могут быть черные, серые или коричневые). Заметим, что контакты описаны в руководстве системной платы
2. Подключить нагрузку в виде жесткого диска или привода компакт-диска
3. Включить блок питания. Должен вращаться его вентилятор, а также раскрутиться подключенный привод

Замена или монтаж нового корпуса состоит из следующих шагов (при этом используется документация к системной плате):

1. Открытие корпуса
2. Монтаж приводов В комплекте с корпусом идет пакет с винтами. Винты бывают двух типов, слегка отличающихся диаметром. Меньшие имеют круглую головку и предназначены для приводов компакт дисков и флоппи. Большие - для жестких дисков и всего остального и имеют шестиугольную головку. К приводам подключают питание. Разъем питания для флоповода маленький и плоский
3. Установка на системную плату процессора, памяти, графической карты. Понятно, что процессор на "открытую" плату вставлять удобнее. Что касается графической карты и, особенно, модулей памяти, то они в новую плату вставляются с усилием. Если плата прикреплена к пластине, то она находится как бы навесу, прогибается и похрустывает. Не все платы выдерживают такой прогиб. Плату можно положить на стол, подложив под нужный слот коврик от мыши или поставить на ребро и с другой стороны подпирать рукой
4. Крепление системной платы к пластине Положение платы определяется тем, что ее нижние и внешние края должны вплотную прилегать к соответствующим краям пластины. В соответствующих местах к пластине крепятся ножки. ATX-платы крепятся винтами на ввинчивающиеся ножки (АТ-платы крепятся на пластмассовых ножках), причем под винты кладутся изолирующие шайбы. Правый верхний угол платы фиксируется на ножке-"запонке"
5. Крепление пластины с платой к корпусу
6. Подключение к плате интерфейсных кабелей Флоповод подключается концевым разъемом (тогда он виден под именем A:). К плате подключается кабель питания
7. Подключение к системной плате проводов к индикаторам и выключателям (они надписаны). Тут надо заметить, что зеленый индикатор надо подключать к контактам, предназначенным для блокировки клавиатуры (что сбивает с толку, т.к. это в документации к системной плате обычно не указано)
8. Подключение внешних устройств (клавиатура, мышь, дисплей)
9. Включение компьютера и проверка работы

Глоссарий

Micro ATX - форм-фактор корпуса. Представляет собой микро башню с типом питания SFX. В этот малый корпус входит только плата форм фактора Micro ATX (имеет малое число слотов)

SFX (Small Form factor - малый форм фактор) - тип питания. Является модификацией ATX для компьютера.

Вопросы, комментария, дополнения support@intercomp.net.ru
Источник: www.intercomp.net.ru
