Что нужно знать об интерфейсах ПК?

Содержание

1. Последовательный интерфейс RS-232
2. Разъемы питания материнской платы
3. Разъем питания приводов
4. Разъемы для подключения клавиатуры
5. Разъем мыши для COM-порта. (DB-9)
6. Разъем кабеля USB
7. Разъем инфракрасного модуля
8. Разъем RJ-45 (для соединения витой парой)
9. Кабель для подключения дисководов
10. Кабель для подключения IDE устройств
11. Параллельный интерфейс
12. Кабель Null-Modem
13. Переходник с PS/2 на 9ти контактный RS232
14. Назначение выводов 9ти контактного разъема для подключения цифрового (TTL) монитора
15. Назначение выводов 15ти контактного разъема для подключения аналогового монитора
16. Переходник 9 на 15 контактов
17. Назначение выводов игрового порта
18. Слоты расширения материнской платы
19. Назначение выводов слота PCI

Введение

Толковый словарь по вычислительным системам определяет понятие интерфейс (interface) как границу раздела двух систем, устройств или программ; элементы соединения и вспомогательные схемы управления, используемые для соединения устройств. Мы же поговорим о интерфейсах, позволяющих подключать к персональным (и не только) компьютерам разнообразные периферийные устройства и их контроллеры. По способу передачи информации интерфейсы подразделяются на параллельные и последовательные. В параллельном интерфейсе все биты передаваемого слова (обычно байта) выставляются и передаются по соответствующим параллельно идущим проводам одновременно. В PC традиционно используется параллельный интерфейс Centronics, реализуемый LPT-портами. В последовательном же интерфейсе биты передаются друг за другом, обычно по одной линии. СОМ порты PC обеспечивают последовательный интерфейс в соответствии со стандартом RS-232C. При рассмотрении интерфейсов важным параметром является пропускная способность.

Последовательный интерфейс RS-232

Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных, определяемый стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально создавался для связи компьютера с терминалом. В настоящее время используется в самых различных применениях.

Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс) Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.



Стандарт

EIA RS-232-C, CCITT V.24

Скорость передачи

115 Кбит/с (максимум)

Расстояние передачи

15 м (максимум)

Характер сигнала

несимметричный по напряжению

Количество драйверов

1

Количество приемников

1

Схема соединения

полный дуплекс, от точки к точке

Порядок обмена по интерфейсу RS-232C

Наименование

Направление

Описание

Контакт
(25-контактный разъем)

Контакт
(9-контактный разъем)

DCD

IN

Carrier Detect (Определение несущей)

8

1

RXD

IN

Receive Data (Принимаемые данные)

3

2

TXD

OUT

Transmit Data (Передаваемые данные)

2

3

DTR

OUT

Data Terminal Ready (Готовность терминала)

20

4

GND

-

System Ground (Корпус системы)

7

5

DSR

IN

Data Set Ready (Готовность данных)

6

6

RTS

OUT

Request to Send (Запрос на отправку)

4

7

CTS

IN

Clear to Send (Готовность приема)

5

8

RI

IN

Ring Indicator (Индикатор)

22

9


Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS-232C передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим).

Компьютер имеет 25-контактный (DB25P) или 9-контактный (DB9P) разъем для подключения RS-232C. Назначение контактов разъема приведено в таблице.

Назначение сигналов следующее:

FG - защитное заземление (экран).
TxD - данные, передаваемые компьютером в последовательном коде (логика отрицательная).
RxD - данные, принимаемые компьютером в последовательном коде (логика отрицательная).
RTS - сигнал запроса передачи. Активен во все время передачи.
CTS - сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
DSR - готовность данных. Используется для задания режима модема.
SG - сигнальное заземление, нулевой провод.
DCD - обнаружение несущей данных (детектирование принимаемого сигнала).
DTR - готовность выходных данных.
RI - индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Наиболее часто используются трех- или четырехпроводная связь (для двунапрвленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке 1.1.

Для двухпроводной линии связи в случае только передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.

Формат передаваемых данных показан на рисунке 1.2. Собственно данные (5, 6, 7 или 8 бит) соопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определннные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение - не более 10%). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.

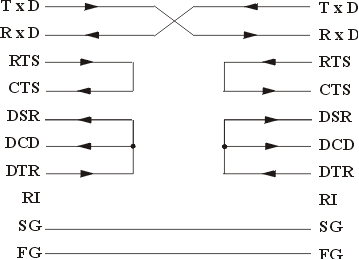

Рис.1.1 Схема 4-проводной линии связи для RS-232C

Все сигналы RS-232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис.1.3.). Отметим, что данные передаются в инверсном коде (лоической единице соответствует низкий уровень, логическому нулю - высокий уровень).

Для подключения произвольного УС к компьютеру через RS-232C обычно используют трех- или четырехпроводную линию связи (см. рис. 1.1), но можно задействовать и другие сигналы интерфейса.

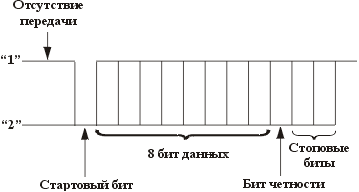

Рис.1.2 Формат данных RS-232C

Обмен по RS-232C осуществляется с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8h...3FFh, прерывание IRQ4), COM2 (адреса 2F8h...2FFh, прерывание IRQ3), COM3 (адреса 3F8h...3EFh, прерывание IRQ10), COM4 (адреса 2E8h...2EFh, прерывание IRQ11). Форматы обращений по этим адресам можно найти в многочисленных описаниях микросхем контроллеров последовательного обмена UART (Universal Asynchronous Receiver/Transmitter), например, i8250, КР580ВВ51.

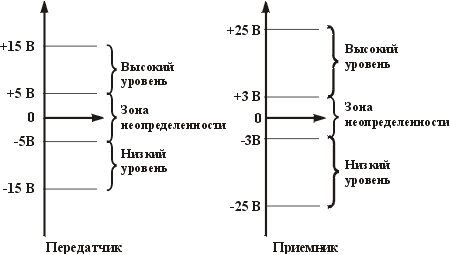

Рис.1.3 Уровни сигналов RS-232C на передающем и принимающем концах линии связи.

Обычно блок питания компьютера имеет 6 или 5 коннекторов: 4 (4х пиновых) для питания приводов и 2 (6ти пиновых) (AT) или 1 (20ти пиновый) (ATX) - для материнской платы.

Разъемы питания материнской платы

AT разъемы питания материнской платы

P8

№

Сигнал

Цвет

1

Power Good

оранжевый

2

+5В

красный

3

+12В

желтый

4

-12В

голубой

5

корпус

черный

6

корпус

черный



P9

№

Сигнал

Цвет

1

корпус

черный

2

корпус

черный

3

-5В

белый

4

+5В

красный

5

+5В

красный

6

+5В

красный

ATX разъем питания материнской платы

№

Сигнал

№

Сигнал

1*

+3,3 В

11

+3,3 В

2

+3,3 В

12

-12 В

3

Земля

13*

Земля

4

+5 В

14*

Power Supply On

5

Земля

15

Земля

6

+5 В

16

Земля

7

Земля

17

Земля

8

Power Good

18

-5 В

9

+5 В Standby

19

+5 В

10

+12 В

20

+5 В

Разъем питания приводов

№

Сигнал

Цвет

1

+12В

желтый

2

корпус

черный

3

корпус

черный

4

+5В

красный

Разъемы для подключения клавиатуры

Внимание! контакты нумеруются не по кругу, обращайте внимание на цифру, стоящую возле контакта.

DIN5

PS/2

№

Сигнал

Назначение

1

Тактовая частота

Выход

2

Линия данных

Вход/Выход

3

Сброс

-

4

Корпус

Вход

5

+5В

Вход

№

Сигнал

Вход/Выход

1

Линия данных

Вход/Выход

2

Не подключен

Резерв

3

Корпус

Вход

4

+5В

Вход

5

Тактовая частота

Выход

6

Не подключен

Резерв

Разъем мыши для COM-порта. (DB-9)

№

Сигнал

1

MouseData

5

GND

8

+5V

9

MouseClock

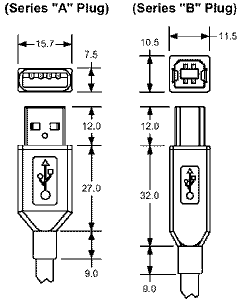

Разъем кабеля USB

№

Сигнал

№

Сигнал

A1

Vcc

B1

Vcc

A2

Port0 data+

B2

Port1 data+

A3

Port0 data-

B3

Port1 data-

A4

GND

B4

GND


Разъем инфракрасного модуля

№

Сигнал

1

IRTX

2

GND

3

IRRX

4

N/C

5

Vcc

Разъем RJ-45 (для соединения витой парой)


(кабель направлен от смотрящего)

При соединении компьютер - хаб используется раскладка "нормально". При каскадировании хабов или при подключении компьютер - компьютер (без хаба) используется раскладка "uplink" на одном конце кабеля, и "нормально" на другом.

№

нормально

uplink

1

коричневый

коричневый

2

бело-коричневый

бело-коричневый

3

зеленый

оранжевый

4

бело-синий

бело-синий

5

синий

синий

6

бело-зеленый

бело-оранжевый

7

оранжевый

зеленый

8

бело-оранжевый

бело-зеленый

Кабель для подключения дисководов

Жилы с 10 по 16 перекручены - необходимо для идентификации дисковода.

Нечетные контакты - корпус.

№

Вход/Выход

Сигнал

Значение

2

Вход

High/normal density

Высокая/нормативная плотность записи

4

Вход

Unused

Спецификация производителя

6

Вход

Unused

Спецификация производителя

8

Выход

Index

Идентификация индексного отверстия

10

Вход

Motor Enable 0

Двигатель дисковода A: включен

12

Вход

Drive Select 1

Активизация привода B:

14

Вход

Drive Select 0

Активизация привода A:

16

Вход

Motor Enable 1

Двигатель дисковода B: включен

18

Вход

Direction Select

Указание направления для головки

20

Вход

Step

Импульс для движения головки

22

Вход

Write Data

Запись данных

24

Вход

Write Gate

Сигнал для перезаписи данных

26

Выход

Track 00

Головка стоит на нулевой дорожке

28

Выход

Write Protect

Наличие защиты диска от записи

30

Выход

Read Data

Чтение данных

32

Вход

Side Select

Доступ на первую или вторую сторону

34

Выход

Drive Status

Готовность привода

Кабель для подключения IDE устройств

Контакт

Вход/Выход

Сигнал

Значение

1

Выход

Reset

Сброс

2

-

GND

Корпус

3

Вход/Выход

HD7

Линия данных 7

4

Вход/Выход

HD8

Линия данных 8

5

Вход/Выход

HD6

Линия данных 6

6

Вход/Выход

HD9

Линия данных 9

7

Вход/Выход

HD5

Линия данных 5

8

Вход/Выход

HD10

Линия данных 10

9

Вход/Выход

HD4

Линия данных 4

10

Вход/Выход

HD11

Линия данных 11

11

Вход/Выход

HD3

Линия данных 3

12

Вход/Выход

HD12

Линия данных 12

13

Вход/Выход

HD2

Линия данных 2

14

Вход/Выход

HD13

Линия данных 13

15

Вход/Выход

HD1

Линия данных 1

16

Вход/Выход

HD14

Линия данных 14

17

Вход/Выход

HD0

Линия данных 0

18

Вход/Выход

HD15

Линия данных 15

19

-

GND

Корпус

20

-

KEY

Ключ разъема (отсутствует)

21

-

Reserved

Зарезервировано

22

-

GND

Корпус

23

Выход

IOW

Строб чтения

24

-

GND

Корпус

25

Выход

IOR

Строб записи

26

-

GND

Корпус

27

Вход

IOCHRDY

Готовность канала ввода/вывода

28

Выход

ALE

Строб адреса

29

-

Reserved

Зарезервировано

30

-

GND

Корпус

31

Вход

IRQ14

Запрос на прерывание

32

Вход

HIO16

Признак обращения к 16-разрядному порту

33

Выход

HA1

Линия адреса 1

34

Вход/Выход

Reserved

Зарезервировано

35

Выход

HA0

Линия адреса 0

36

Выход

HA2

Линия адреса 2

37

Выход

CS0

Выбор диска 1

38

Выход

CS1

Выбор диска 2

39

Вход/Выход

ACTIV

Подтверждение выбора диска

40

-

GND

Корпус

Параллельный интерфейс

Назначение контактов разъемов кабеля Centronics

25 pin

36 pin

Сигнал

Вход/Выход

Значение

1

1

STROBE

Выход

Готовность данных

2

2

D0

Выход

1 бит данных

3

3

D1

Выход

2 бит данных

4

4

D2

Выход

3 бит данных

5

5

D3

Выход

4 бит данных

6

6

D4

Выход

5 бит данных

7

7

D5

Выход

6 бит данных

8

8

D6

Выход

7 бит данных

9

9

D7

Выход

8 бит данных

10

10

ACK

Вход

Контроль приема данных

11

11

BUSY

Вход

Принтер не готов к приему (занят)

12

12

PE

Вход

Конец бумаги

13

13

SLCT

Вход

Контроль состояния принтера

14

14

AF

Выход

Автоматический перевод строки (LF) после перевода каретки (CR)

15

32

ERROR

Вход

Ошибка

16

31

INIT

Выход

Инициализация принтера

17

36

SLCT IN

Выход

Принтер в состоянии on-line

18

33

GND

-

Корпус

19

19

GND

-

Корпус

20

20

GND

-

Корпус

21

21

GND

-

Корпус

22

22

GND

-

Корпус

23

23

GND

-

Корпус

24

24

GND

-

Корпус

25

25

GND

-

Корпус

-

15

GND/NC

-

Корпус/свободный

-

16

GND/NC

-

Корпус/свободный

-

17

GND

-

Корпус для монтажной платы принтера

-

18

+5V DC

Вход

+5 В

-

26

GND

-

Корпус

-

27

GND

-

Корпус

-

28

GND

-

Корпус

-

29

GND

-

Корпус

-

30

GND

-

Корпус

-

34

NC

-

Свободный

-

35

+5V DC/NC

-

+5 В/свободный

Последовательная передача данных

Назначение контактов разъемов последовательного интерфейса (RS-232)

DB9

DB25

Сигнал

Вход/Выход

Значение

1

8

DCD (Data Carrier Detect)

Вход

Обнаружение несущей данных

2

3

RXD (Recive Data)

Вход

Принимаемые данные

3

2

TXD (Transmit Data)

Выход

Передаваемые данные

4

20

DTR (Data Terminal Ready)

Выход

Готовность терминала

5

7

GND (Ground)

Корпус

Сигнальная земля

6

6

DSR (Data Set Ready)

Вход

Готовность модема

7

4

RTS (Request To Send)

Выход

Запрос передачи

8

5

CTS (Clear To Send)

Вход

Сброс для передачи

9

22

RI (Ring Indicator)

Вход

Индикатор звонка

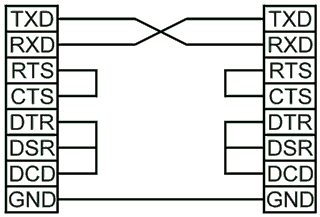

Кабель Null-Modem

Переходник с PS/2 на 9ти контактный RS232

PS/2

RS232

1

1

2

Не занят

3

3, связан с контактом 5

4

Связан с контактами 7 и 9

5

6

6

Не занят

Назначение выводов 9ти контактного разъема для подключения цифрового (TTL) монитора

№

Сигнал цветного монитора (EGA)

Сигнал монохромного монитора (MDA)

Сигнал цветного монитора (CGA)

1

Корпус

Корпус

Корпус

2

Контрольный красный

Корпус

Корпус

3

Красный

Свободный

Красный

4

Зеленый

Свободный

Зеленый

5

Синий

Свободный

Синий

6

Контрольный зеленый

Интенсивность

Интенсивность

7

Контрольный синий

Видеосигнал

Видеосигнал

8

Сигнал синхронизации по горизонтали

Сигнал синхронизации по горизонтали

Сигнал синхронизации по горизонтали

9

Сигнал синхронизации по вертикали

Сигнал синхронизации по вертикали

Сигнал синхронизации по вертикали


Назначение выводов 15ти контактного разъема для
подключения аналогового монитора

№

Назначение

Сигнал цветного монитора

Сигнал монохромного монитора

1

Красный

Красный

Нет вывода

2

Зеленый

Зеленый

Вход видеосигнала

3

Синий

Синий

Нет вывода

4

Свободный

Свободный

Нет вывода

5

Корпус

Тестирование

Тестирование

6

Контрольный красный (корпус)

Контрольный красный

Контрольный красный

7

Контрольный зеленый (корпус)

Контрольный зеленый

Контроль видеосигнала

8

Контрольный синий (корпус)

Контрольный синий

Нет вывода

9

Управление

Нет вывода

Нет вывода

10

Контроль синхроимпульсов (корпус)

Корпус

Корпус

11

Сигнал ID монитора

Корпус

Нет вывода

12

Сигнал ID монитора

Свободный

Корпус

13

Синхронизация по горизонтали

Сигнал синхронизации по горизонтали

Сигнал синхронизации по горизонтали

14

Синхронизация по вертикали

Сигнал синхронизации по вертикали

Сигнал синхронизации по вертикали

15

Свободный

Нет вывода

Нет вывода

Переходник 9 на 15 контактов

Назначение вывода 9ти контактного разъема

№

№

Назначение вывода 15ти контактного разъема

Красный

1

1

Красный

Зеленый

2

2

Зеленый

Синий

3

3

Синий

Синхронизация по горизонтали

4

13

Синхронизация по горизонтали

Синхронизация по вертикали

5

14

Синхронизация по вертикали

Красный (корпус)

6

6

Контрольный красный

Зеленый (корпус)

7

7

Контрольный зеленый

Синий (корпус)

8

8

Контрольный синий

Синхросигнал (корпус)

9

10

Корпус (цифровой)

5

Корпус

Назначение выводов игрового порта

№

Сигнал

1

+5В

2

Кнопка 4

3

Позиция 0

4

Корпус

5

Корпус

6

Позиция 1

7

Кнопка 5

8

+5В

9

+5В

10

Кнопка 6

11

Позиция 2

12

Корпус

13

Позиция 3

14

Кнопка 7

15

+5В

Слоты расширения материнской платы

(не совсем про кабели, но пригодится)

8ми битный слот

Сторона монтажа

Сторона пайки

№

Сигнал

Значение

№

Сигнал

Значение

A1

I/O CH CK

Контроль канала ввода-вывода

B1

GND

Земля

A2

D7

Линия данных 8

B2

RES DRV

Сигнал Reset

A3

D6

Линия данных 7

B3

+5V

+5В

A4

D5

Линия данных 6

B4

IRQ2

Запрос прерывания 2

A5

D4

Линия данных 5

B5

-5V

-5В

A6

D3

Линия данных 4

B6

DRQ2

Запрос DMA 2

A7

D2

Линия данных 3

B7

-12V

-12В

A8

D1

Линия данных 2

B8

RES

Зарезервировано

A9

D0

Линия данных 1

B9

+12V

+12В

A10

I/O CN RDY

Контроль готовности канала ввода-вывода

B10

GND

Земля

A11

AEN

Adress Enable, контроль за шиной при CPU и DMA-контроллере

B11

MEMW

Данные записываются в память

A12

A19

Адресная линия 20

B12

MEMR

Данные считываются из памяти

A13

A18

Адресная линия 19

B13

IOW

Данные записываются в I/O порт

A14

A17

Адресная линия 18

B14

IOR

Данные читаются из I/O порта

A15

A16

Адресная линия 17

B15

DACK3

DMA-Acknowledge (подтверждение) 3

A16

A15

Адресная линия 16

B16

DRQ3

Запрос DMA 3

A17

A14

Адресная линия 15

B17

DACK1

DMA-Acknowledge (подтверждение) 1

A18

A13

Адресная линия 14

B18

IRQ1

Запрос прерывания 1

A19

A12

Адресная линия 13

B19

REFRESH

Регенерация памяти

A20

A11

Адресная линия 12

B20

CLC

Системный такт 4,77 МГц

A21

A10

Адресная линия 11

B21

IRQ7

Запрос прерывания 7

A22

A9

Адресная линия 10

B22

IRQ6

Запрос прерывания 6

A23

A8

Адресная линия 9

B23

IRQ5

Запрос прерывания 5

A24

A7

Адресная линия 8

B24

IRQ4

Запрос прерывания 4

A25

A6

Адресная линия 7

B25

IRQ3

Запрос прерывания 3

A26

A5

Адресная линия 6

B26

DACK2

DMA-Acknowledge (подтверждение) 2

A27

A4

Адресная линия 5

B27

T/C

Terminal Count, сигнализирует конец DMA-трансформации

A28

A3

Адресная линия 4

B28

ALE

Adress Latch Enabled, расстыковка адрес/данные

A29

A2

Адресная линия 3

B29

+5V

+5В

A30

A1

Адресная линия 2

B30

OSC

Частота тактового генератора 14,31818 МГц

A31

A0

Адресная линия 1

B31

GND

Земля

16ти битный слот

Сторона монтажа

Сторона пайки

№

Сигнал

Значение

№

Сигнал

Значение

A1

I/O CH CK

Контроль канала ввода-вывода

B1

GND

Земля

A2

D7

Линия данных 8

B2

RES DRV

Сигнал Reset

A3

D6

Линия данных 7

B3

+5V

+5В

A4

D5

Линия данных 6

B4

IRQ9

Каскадирование второго контроллера прерываний

A5

D4

Линия данных 5

B5

-5V

-5В

A6

D3

Линия данных 4

B6

DRQ2

Запрос DMA 2

A7

D2

Линия данных 3

B7

-12V

-12В

A8

D1

Линия данных 2

B8

RES

Коммуникация с памятью без времени ожидания

A9

D0

Линия данных 1

B9

+12V

+12В

A10

I/O CN RDY

Контроль готовности канала ввода-вывода

B10

GND

Земля

A11

AEN

Adress Enable, контроль за шиной при CPU и DMA-контроллере

B11

SMEMW

Данные записываются в память (до 1М байта)

A12

A19

Адресная линия 20

B12

SMEMR

Данные считываются из памяти (до 1 Мбайта)

A13

A18

Адресная линия 19

B13

IOW

Данные записываются в I/O порт

A14

A17

Адресная линия 18

B14

IOR

Данные читаются из I/O порта

A15

A16

Адресная линия 17

B15

DACK3

DMA-Acknowledge (подтверждение) 3

A16

A15

Адресная линия 16

B16

DR Q3

Запрос DMA 3

A17

A14

Адресная линия 15

B17

DACK1

DMA-Acknowledge (подтверждение) 1

A18

A13

Адресная линия 14

B18

IRQ1

Запрос IRQ 1

A19

A12

Адресная линия 13

B19

REFRESH

Регенерация памяти

A20

A11

Адресная линия 12

B20

CLC

Системный такт 4,77 МГц

A21

A10

Адресная линия 11

B21

IRQ7

Запрос IRQ 7

A22

A9

Адресная линия 10

B22

IRQ6

Запрос IRQ 6

A23

A8

Адресная линия 9

B23

IRQ5

Запрос IRQ 5

A24

A7

Адресная линия 8

B24

IRQ4

Запрос IRQ 4

A25

A6

Адресная линия 7

B25

IRQ3

Запрос IRQ 3

A26

A5

Адресная линия 6

B26

DACK2

DMA-Acknowledge (подтверждение) 2

A27

A4

Адресная линия 5

B27

T/C

Terminal Count, сигнализирует конец DMA-трансформации

A28

A3

Адресная линия 4

B28

ALE

Adress Latch Enabled, расстыковка адрес/данные

A29

A2

Адресная линия 3

B29

+5V

+5В

A30

A1

Адресная линия 2

B30

OSC

Такт осциллятора 14,31818 МГц

A31

A0

Адресная линия 1

B31

GND

Земля

C1

SBHE

System Bus High Enabled, сигнал для 16-разрядных данных

D1

MEM CS 16

Memory Chip Select (выбор)

C2

LA23

Адресная линия 24

D2

I/O CS 16

I/O карта с 8 бит/16 бит переносом

C3

LA22

Адресная линия 23

D3

IRQ10

Запрос прерывания 10

C4

LA21

Адресная линия 22

D4

IRQ11

Запрос прерывания 11

C5

LA20

Адресная линия 21

D5

IRQ12

Запрос прерывания 12

C6

LA19

Адресная линия 20

D6

IRQ15

Запрос прерывания 15

C7

LA18

Адресная линия 19

D7

IRQ14

Запрос прерывания 14

C8

LA17

Адресная линия 18

D8

DACK0

DMA-Acknowledge (подтверждение) 0

C9

MEMR

Чтение данных из памяти

D9

DRQ0

Запрос DMA 0

C10

MEMW

Запись данных в память

D10

DACK5

DMA-Acknowledge (подтверждение) 5

C11

SD8

Линия данных 9

D11

DRQ5

Запрос DMA 5

C12

SD9

Линия данных 10

D12

DACK6

DMA-Acknowledge (подтверждение) 6

C13

SD10

Линия данных 11

D13

DRQ6

Запрос DMA 6

C14

SD11

Линия данных 12

D14

DACK7

DMA-Acknowledge (подтверждение) 7

C15

SD12

Линия данных 13

D15

DRQ7

Запрос DMA 7

C16

SD13

Линия данных 14

D16

+5V

+5В

C17

SD14

Линия данных 15

D17

MASTER

Сигнал Busmaster

C18

SD15

Линия данных 16

D18

GND

Земля

Назначение выводов слота PCI

№

Сигнал (сторона пайки)

Сигнал (сторона монтажа)

№

Сигнал (сторона пайки)

Сигнал (сторона монтажа)

1

TRST#

-12V

48

GND

AD10

2

+12V

TCK

49

AD09

GND

3

TMS

GND

50

GND/5V

GND/5V

4

TDI

TDO

51

GND/5V

GND/5V

5

+5V

+5V

52

C/BE0

AD08

6

INTA#

+5V

53

+3,3V

AD07

7

INTC#

INTB#

54

AD06

+3,3V

8

+5V

INTD#

55

AD04

AD05

9

Reserved

PRSNT1#

56

GND

AD03

10

+5V

Reserved

57

AD02

GND

11

Reserved

PRSNT2

58

AD00

AD01

12

GND/3,3V

GND/3,3V

59

+5V

+5V

13

GND/3,3V

GND/3,3V

60

REQ64#

ACK64#

14

Reserved

Reserved

61

+5V

+5V

15

RST#

GND

62

+5V

+5V

16

+5V

CLK

63

GND

Reserved

17

GNT#

GND

64

C/BE7#

GND

18

GND

REQ#

65

C/BE5#

C/BE6#

19

Reserved

+5V

66

+5V

C/BE4#

20

AD30

AD31

67

PAR64

GND

21

+3,3V

AD29

68

AD62

A63

22

AD28

GND

69

GND

A61

23

AD26

AD27

70

AD60

+5V

24

GND

AD25

71

AD58

AD59

25

AD24

+3,3V

72

GND

AD57

26

IDSEL

C/BE3#

73

AD56

GND

27

+3,3V

AD23

74

AD54

AD55

28

AD22

GND

75

+5V

AD53

29

AD20

AD21

76

AD52

GND

30

GND

AD19

77

AD50

AD51

31

AD18

+3,3V

78

GND

AD49

32

AD16

AD17

79

AD48

GND

33

3,3V

C/BE2#80

80

AD46

AD47

34

FRAME#

GND

81

GND

AD45

35

GND

IRDY#

82

AD44

GND

36

TRDY#

3,3V

83

AD42

AD43

37

GND

DEVSEL#

84

+5V

AD41

38

STOP#

GND

85

AD40

GND

39

+3,3V

LOCK#

86

AD38

AD39

40

SDONE

PERR#

87

GND

AD37

41

SBO#

+3,3V

88

AD36

+5V

42

GND

SERR#

89

AD34

AD35

43

PAR

+3,3V

90

GND

AD33

44

AD15

C/BE1

91

AD32

GND

45

+3,3V

AD14

92

Reserved

Reserved

46

AD13

GND

93

GND

Reserved

47

AD11

AD12

94

Reserved

GND


Интересное в сети

10 новых программ
CodeLobster PHP Edition 3.7.2
WinToFlash 0.7.0008
Free Video to Flash Converter 4.7.24
Total Commander v7.55
aTunes 2.0.1
Process Explorer v12.04
Backup42 v3.0
Predator 2.0.1
FastStone Image Viewer 4.1
Process Lasso 3.70.4
FastStone Image Viewer 4.0
Xion Audio Player 1.0.125
Notepad GNU v.2.2.8.7.7
K-Lite Codec Pack 5.3.0 Full


Наши сервисы
Рассылка новостей. Подпишитесь на рассылку сейчас и вы всегда будете в курсе последних событий в мире информационных технологий.
Новостные информеры. Поставьте наши информеры к себе и у вас на сайте появится дополнительный постоянно обновляемый раздел.
Добавление статей. Если вы являетесь автором статьи или обзора на тему ИТ присылайте материал нам, мы с удовольствием опубликуем его у себя на сайте.
Реклама на сайте. Размещая рекламу у нас, вы получите новых посетителей, которые могут стать вашими клиентами.

Это интересно


Copyright © CompDoc.Ru
При цитировании и перепечатке ссылка на www.compdoc.ru обязательна. Карта сайта.
