Все о корпусах ПК

Содержание

1. Что есть корпус?
2. Desktop
3. Slim
4. Mini-tower
5. Midi-tower
6. Big(full)-tower
7. Barebone
8. Кнопки
9. Блок питания
10. Место для системной платы
11. Место для накопителей
12. Кабели м разъемы
13. Итак, что мы имеем...

Что есть корпус?

Корпус для любого компьютера является не только "упаковочным ящиком", но и достаточно важным элементом, обеспечивающим размещение и жесткую фиксацию всех его устройств, обеспечение их электропитанием и защищающий довольно хрупкие "внутренности" от воздействия окружающей среды. Что же представляет из себя корпус современного компьютера?

Прежде всего, следует определиться со стандартом - АТ, АТХ, micro ATX. ATX является более современным, большинство новых материнских плат рассчитаны именно под него. Для него характерен более легкий доступ к внутренним узлам компьютера (зачастую без использования отвертки), улучшенная вентиляция внутри корпуса, возможность установки большего числа полноразмерных плат расширения, расширенные возможности по управлению энергопотреблением. Micro ATX - малогабаритный вариант, хорошо подходящий для компактных базовых ПК с минимумом плат расширения (минимальными габаритами и доступной ценой). Выбирать AT следует в том случае, когда требуется заменить старый корпус или совершенно не интересуют преимущества, обеспечиваемые ATX - программное выключение, включение по сигналам различных внутренних устройств и т.д. В отличие от AT вентилятор блока питания АТХ чаще всего для охлаждения нагнетает воздух внутрь компьютера, а не выбрасывает его наружу, что в целом менее предпочтительно при разгоне процессора/видеокарты или повышенной температуре в комнате.

В этом году появилась новая разновидность, АТХ 2.03, предназначенная для системных плат, поддерживающих новый процессор Intel Pentium 4 с частотой больше 3 ГГц. Основным отличием корпусов нового стандарта является использование блоков питания повышенной мощности, нового расположения крепежных отверстий для системной платы и использование дополнительных точек крепления охлаждающей системы процессора.

Наиболее широкое распространение получили корпуса двух разновидностей: desktop, располагающийся горизонтально на рабочем столе и применяемый по большей части в моделях РС, производимых фирмами - "брэндами" и tower, вертикально расположенный и более дешевый, массовый тип корпуса. Корпуса последнего типа подразделяются, в свою очередь, на micro-, mini-, midi- и big-tower, различающиеся по числу отсеков для 5,25" накопителей: соответственно micro-tower имеют 1 посадочное место под такие накопители, mini-tower - 2, midi-tower - 3 и big-tower - 4 и более.

Desktop

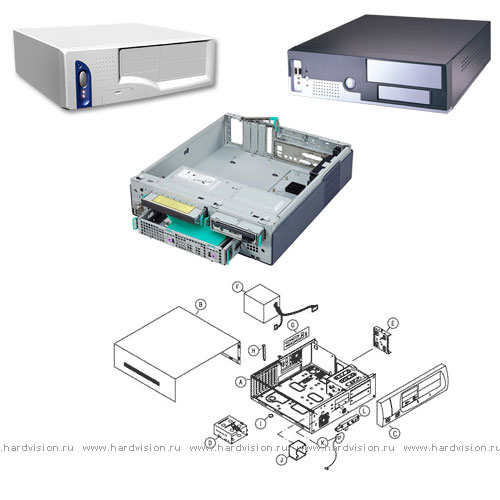

Чаще всего в корпусе такого типа размещаются горизонтально от 2 до 3 устройств формата 5,25" и вертикально 2 - формата 3,5", причем одно из них - с внешним доступом. Такие корпуса занимают достаточно большое пространство на рабочем месте, не всегда могут обеспечить удобный доступ к внутренним устройствам, да и иногда возникают проблемы с нормальным охлаждением процессора. Все это свидетельствует о том, что время корпусов типа desktop неумолимо проходит, а ведь первые писишки появились именно в таких корпусах, о tower тогда никто и не слышал. Но сейчас desktop-ы не имеют абсолютно никаких преимуществ перед башнями, а некоторые их недостатки мы отметили выше. Даже известные брэнды, не так давно сплошь и рядом выпускавшие свои модели только в таких корпусах, все больше склоняются к более практичным башням.

Slim

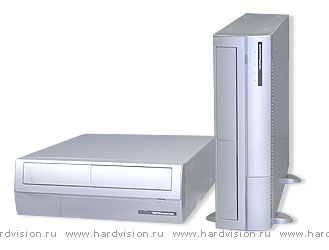

Развитие идеи миниатюризации применительно к компьютерной области породило такое чудо, как предельно интегрированные системные платы формата Flex-ATX и их естественное продолжение - корпуса то ли Slim, то ли Super Slim. В общем, все корпуса тесные, крайне неудобные, возможностей - минимум, а возможности модернизации очень ограничены, но зато - внешне они выглядят оригинально и эксклюзивно, но вот только стоят такие малыши гораздо дороже полнофункциональных машин, а рекламируется производителями - как недорогие решения для офисов, а порой и для домашнего применения. Смех, да и только.

Mini - tower

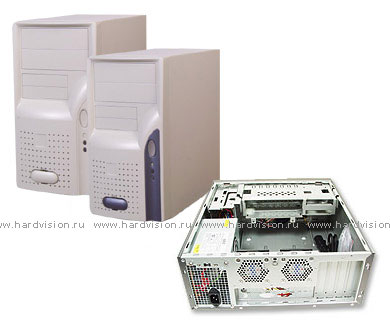

Довольно маленький по высоте корпус типа mini-tower раньше, в эпоху господства "матерей" формата Baby АТ, был самым широко распространенным, однако сейчас он встречается гораздо реже, так как с размещением в нем полноразмерных системных плат АТХ могут возникнуть проблемы, остаются только малогабаритные платы форматов micro-ATX и flex-АТХ. Такие корпуса чаще всего используется в РС самых простейших конфигураций и применяется в качестве офисных машин или сетевых терминалов.

Midi (middle) - tower

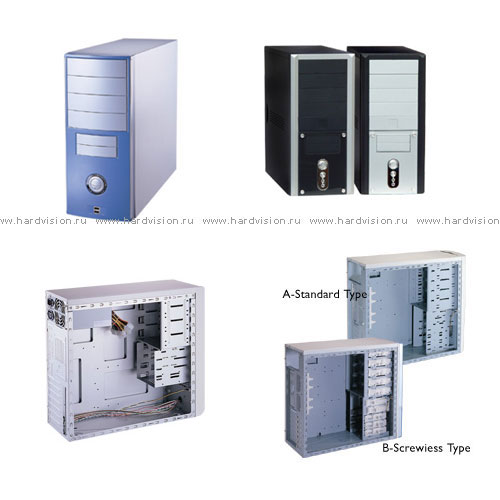

Самый распространенный сегодня формат корпуса - midi (middle)-tower АТХ, обеспечивает использование большого количества накопителей и практически всех типов системных плат при приемлемых габаритных размерах. Являясь настоящей "рабочей лошадкой", оптимально приспособленной для решения самого широкого круга задач, корпуса этого типа применяется практически везде.

Big (full) - tower

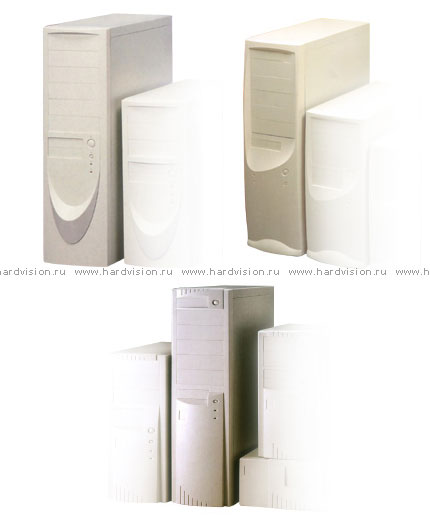

Являясь самыми крупногабаритными, корпуса типа big-tower обеспечивают размещение системных плат любых размеров и самого большого количества устройств формата 5,25", чаще всего 4 - 6. Кроме того, они обычно комплектуются блоками питания повышенной мощности. Основная область применения корпусов - рабочие станции, небольшие серверы и компьютеры для продвинутых пользователей. Однако в связи с все ширящейся экспансией недорогих IDE RAID-контроллеров в массовые устройства, потребность в большом количестве посадочных мест для дисковых накопителей может вывести корпуса big-tower в разряд наиболее распространенных устройств, особенно если учесть, что современные высокоскоростные винчестеры в процессе работы ощутимо греются, и уже сейчас начали появляться устройства, монтируемые в 5-дюймовые отсеки и предназначенные для охлаждения 3-дюймовых HDD.

Barebone

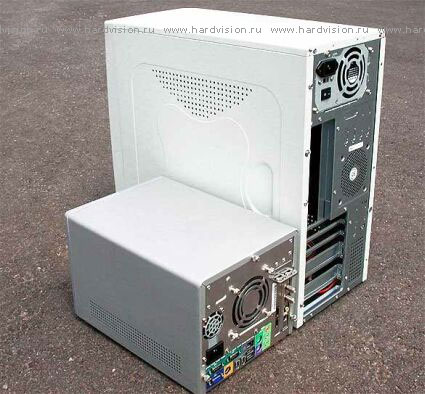

Barebone в сравнении с Midi-tower

Это упрощённое решение от производителя, которое включает в себя всё для быстрого сбора компьютера и нуждается только в таких вариативных компонентах, как процессор, память и жёсткий диск. Процесс установки последних занимает считанные минуты, и компьютер готов. Как правило, в таких системах, производители используют собственные компоненты специально изготовленные для barebone-систем, поэтому замена материнской платы или добавление какого-нибудь компонента, может вызвать некоторые затруднения. Однако обычно, такие системы используются в качестве массовых корпоративных компьютеров, либо как персональный компьютер у человека, не обременённого потребностями к апгрейду.

Кнопки

Как правило, на корпусе системного блока располагаются несколько кнопок для управления компьютером (Reset, Turbo), светодиодные и цифровые индикаторы режимов работы (Turbo, Power, HDD, частота), замок для блокировки клавиатуры (Lock), встроенный динамик и выключатель питания (Power).

Корпуса различных фирм могут несколько отличаться по дизайну и габаритам. Существуют специальные корпуса для мультимедиа-компьютеров, оснащенные стереоколонками, манипуляторами аудиовыхода, встроенные карт-ридеры, для чтения флеш-карт, USB порты на передней панели. Для комфортной работы выпускаются корпуса с низким уровнем шума (low-noise), в которых применяются блоки питания с малошумящими вентиляторами.

А теперь рассмотрим внутреннее устройство корпуса. Их можно условно разделить на три основных зоны: блок питания, место под системную плату и корзины для накопителей.

Блок питания

Источник (или блок) питания обычно смонтирован и поставляется вместе с корпусом системного блока, для которого он предназначен. Мощность источника питания компьютера должна полностью и даже с некоторым запасом обеспечивать энергопотребление всех подключенных к нему устройств. Чем больше устройств может быть установлено в системный блок, тем большую мощность должен иметь блок питания. Некоторые из блоков работают в режиме малого потребления (70-75 ватт), удовлетворяющего требованиям программы Energy Star. Наиболее распространены БП стандарта АТХ, имеющие выходные мощности: T 200 Вт - чаще применяются в корпусах mini-tower для маломощных компьютеров; T 235 и 250 Вт - наиболее широко распространенные БП, удовлетворяющие наибольшему количеству конфигураций современного компьютера; T 300 Вт - это уже hi-end, только для самых "крутых".

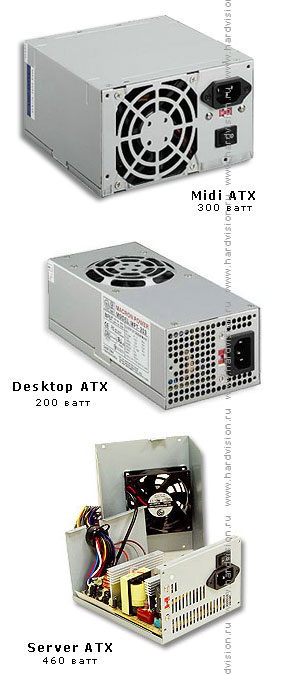

В БП, соответствующих новой спецификации АТХ 2.03, которая учитывает потребности новейших высокопроизводительных процессоров, рабочие частоты которых превышают 1 ГГц, и имеют повышенную рассеиваемую мощность, значение выходной мощности достигает величины 400 Вт и более. На корпусе типового блока питания IBM PC-совместимого компьютера, как правило, расположены один или два охлаждающих вентилятора, сетевой выключатель (или соединитель для него), переключатель напряжения сети (на 220 и 110 В), общий сетевой разъем, сетевой разъем для подключения монитора, кабели питания с разъемами для системной платы и накопителей. На некоторых блоках питания имеется также внешний патрон для плавкого предохранителя.

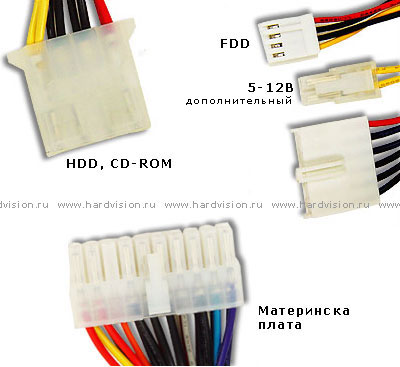

Для подключения к системной плате обычно используются два шестиконтактных разъема (реже один общий). Для питания накопителей предназначены четырехконтактные разъемы. Данные разъемы отличаются по размеру: large style и small style. Если разъемов не хватает, можно использовать специальные Y-разветвители. БП обеспечивают следующие выходные напряжения: + 3,3 В (в блоках питания стандарта АТ не используется);+/- 5 В;+/- 12 В. Кроме этого, БП АТХ 2.03, помимо основного 20-контактного разъема питания для плат АТХ, имеют дополнительный четырехжильный кабель для 5 и 12 В питания, поскольку основной разъем уже не способен обеспечить повышенные требования к электропитанию системной платы.

В БП системы АТХ используются специальные управляющие сигналы Power_On и 5v_Standby. Первый из них обеспечивает включение системы программным путем, в том числе и от клавиатуры, а второй - предоставляет возможность поддерживать систему в "спящем" режиме вместо ее полного выключения. ATX-блоки, помимо перечисленных выше номиналов, вырабатывают также напряжение 3,3В и подключаются к материнской плате через 20-контактный разъем, исключающий возможность неправильной установки. Кроме того, ATX-блоки, как правило, не имеют механического выключателя. Будучи подключенными к электрической сети, они находятся в состоянии пониженного потребления (standby), из которого могут быть включены по нажатию электронного выключателя на корпусе, либо по программной команде в ответ на какое-либо внешнее событие. Например, это может быть команда по сети (функция называется wake on LAN) или телефонный звонок, принятый и обработанный модемом (функция называется wake on Modem) - включаются данные функции из BIOS материнской платы. Выключение в состояние standby также может быть выполнено программно.

Место для системной платы

Классический вариант установки системной платы в корпус формата АТХ подразумевает расположение БП в его верхней части, таким образом, поток воздуха от вентилятора БП направлен на процессор и модули RAM, обеспечивая их дополнительное охлаждение. Первоначально в соответствии со спецификацией АТХ от вентилятора БП требовалось нагнетать воздух в корпус, однако элементы БП сами достаточно сильно нагреваются в процессе работы, поэтому процессор обдувается струей уже горячего воздуха, что не способствует его эффективному охлаждению. В последнее время вентиляторы БП снова стали работать на отсасывание воздуха наружу, что, при наличии дополнительного нагнетающего вентилятора в передней части корпуса, обеспечивает сквозной поток воздуха, омывающий практически все более или менее нагревающиеся элементы компьютера. При всех своих достоинствах корпуса с верхним расположением БП имеют и один недостаток - большие габаритные размеры, особенно в высоту. С целью их уменьшения в некоторых моделях корпусов midi-tower БП был развернут на 90 градусов и расположен параллельно системной плате. Такое решение, при незначительном увеличении ширины системного блока, позволило резко уменьшить его высоту и, сохраняя возможность установки 3 больших внешних устройств, свойственную корпусам типа midi, приблизиться к размерам mini. Иногда такие корпуса называют midi-mini tower. В этом случае вентилятор БП расположен непосредственно над процессором и процесс отвода горячего воздуха от системы охлаждения CPU облегчается. Но любая палка о двух концах. В данном случае концом, бьющим по пользователю, выступает малая высота свободного пространства над системной платой, часто делающая невозможной установку переходника Slot1/Socket370 стандартного размера. Вторым недостатком такого решения является ухудшение общей циркуляции воздуха в корпусе, так как вентилятор БП работает в замкнутом пространстве, отгороженным спереди корзиной с накопителями и шлейфами к ним, снизу платой видеоадаптера. Кроме этого, погоня за уменьшением габаритов корпуса привела к тому, что большинство корпусов midi-mini позволяют устанавливать без особых проблем системные платы АТХ размером 305 х 210-220 мм, а полноразмерные системные платы формата АТХ (напомню, имеющие размеры 305 х 244 мм) часто не позволяют установить 5-дюймовые дисководы CD-ROM. Правда, большинство современных системных плат укладываются в эти ограничения, но тем не менее, владельцам таких корпусов надо быть внимательным при выборе новой материнской платы.

Тип корпуса ограничивает и количество плат расширения, устанавливаемых в материнскую плату (например, в корпуса стандарта AT зачастую невозможно установить полноразмерные платы расширения). В корпуса small-footprint и slimline обычно можно установить не более одной-двух плат расширения.

Место для накопителей

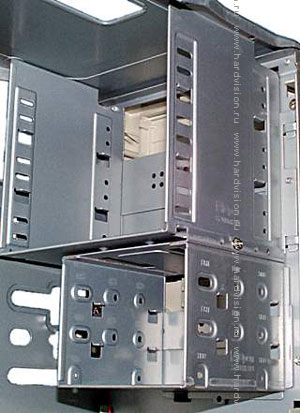

Существует две разновидности типоразмеров устройств, размещаемых в передней части корпуса компьютера. Еще во времена самых первых РС, в корпусе был предусмотрен отсек для 5,25" накопителя на гибких дисках. Позже появились более компактные накопители с габаритами 3,5" FDD, образующие вторую группу устройств, для которых предусмотрено место в компьютере. Реальная ширина 5,25- и 3,5-дюймовых устройств несколько больше, чем 5,25 и 3,5 дюйма. Их название исторически обусловлено габаритами дисководов для 5,25- и 3,5-дюймовых дискет. Часть таких устройств, в первую очередь это, конечно же, дисководы HDD, могут не иметь внешнего доступа. Дополнительные накопители обычно удобнее и дешевле приобретать во внутреннем исполнении. В формате 3,5-дюймов выпускаются магнитооптические и ленточные накопители, жесткие диски, дисководы большой емкости LS-120, Zip, SyJet. В формате 5,25-дюймов выпускаются: магнитооптика, жесткие диски, ленточные накопители, накопители со сменными носителями большой емкости Jazz и SyJet, приводы для записи (CD-R) и перезаписи (CD-RW) компакт-дисков, комплекты для съемных жестких дисков (mobile rack). Если вы планируете в дальнейшем использовать какие-либо из этих устройств, то число свободных отсеков и мощность блока питания должны выбираться с определенным запасом. В последнее время для удобства монтажа таких накопителей применяют съемную конструкцию корзины. Отсеки для 3,5" устройств с внешним доступом, а их, чаще всего, бывает один или два, в корпусах типа desktop располагаются вертикально, что не всегда удобно. От компьютеров фирмы Apple в мир РС перешла мода на установку 3,5" FDD не обычным способом, а используя щель. Это, может быть, и красиво, но очень неудобно - так как выталкивающий механизм дисковода не рассчитан на выбрасывание дискеты на столь большое расстояние, то из щели ее приходится вытаскивать, уцепившись за самый ее кончик. С устройствами большего размера, после вытеснения 5,25" FDD дисководами СD-ROM приводами и практически полного исчезновения из обихода накопителей HDD такого формата, то же случилась незадача: посадочных мест в корпусе много, а что, собственно туда ставить? CD-ROM в системе нужен только один, CD-R/RW или DVD-ROM его могут успешно заменить, а больше накопителей в таком формате, кроме экзотики, вроде бы и нет. И тут производители, найдя пустующую рыночную нишу, развернулись вовсю. Как грибы после дождя появились различные, нужные и не очень устройства, среди них наибольший интерес могут представлять: интерфейсные панели звуковых плат (например, Creative Live! Drive (см. фото) или NeoWave NewQ Gold), средства для стабильной работы накопителей с 10000 об/мин (это устройства подачи воздуха, устанавливаемые в отсек 5,25 дюйма, жесткий диск при этом монтируется на специальных салазках и интенсивно обдувается потоком входящего воздуха), специализированные устройства (например, ASUS iPanel, представляющий собой панель, устанавливаемую в пятидюймовый отсек корпуса, на которой находятся 2 USB порта, 1 COM порт, 3 Audio I/O порта, окошко IrDA, цифровой жидкокристаллический индикатор, отображающий ошибки при загрузке, значения напряжений, частоту процессора, скорости вращения вентиляторов и значения температур, а также пять кнопок для переключения режима работы индикатора).

Кабели и разъемы

Кабели питания

С помощью кабелей практически все устройства в компьютере подсоединяются к системному блоку, а сам системный блок - к розетке электропитания. Любой кабель включает в себя соединители (разъемы), находящиеся на концах кабеля, и изолированные друг от друга проводники, тем или иным образом соединяющие эти разъемы. Провода могут быть заключены в металлическую оболочку (экран), а кабель может быть покрыт пластиковой защитной оболочкой. Все кабели можно разделить на две большие группы: сигнальные кабели, предназначенные в основном для передачи информационных сигналов, и кабели питания (power cord), обеспечивающие только электропитание соответствующего устройства. Соединители (разъемы) бывают двух видов: розетки (female) и вилки (male), на сленге их называют "мамка" и "папка", соответственно. Контактные выводы вилок выполнены обычно в виде штырьков, которые при соединении с однотипным разъемом (но уже розеткой) входят в соответствующие пазы ответных контактов. Контакты и в розетке, и в вилке могут быть также выполнены в виде плоских пружинных пластин. Большинство используемых разъемов сконструированы так, чтобы исключить возможность неправильного подключения. В тех случаях, когда возможны несколько вариантов подключения, контакты на разъемах обычно пронумерованы и подписаны. В плоских шлейфах провод, ведущий к обозначенному первым номером контакту, обычно выделен другим цветом (характерно для шлейфов IDE, FDD, SCSI).

Итак, что мы имеем:

Подводя итог вышесказанному, можно отметить, что современный компьютерный корпус из "ящика для железок" превращается в самостоятельную, причем достаточно важную, деталь любого компьютера. Вместе с монитором он выполняет такую, абсолютно не свойственную ранее для компьютера, функцию, как украшение интерьера, причем интерьера не только домашнего, но все чаще и чаще офисного. Но, по моему глубокому убеждению, не стоит слишком увлекаться новомодными полупрозрачными, переливающимися всеми цветами радуги и поражающими взгляд вычурностью форм, корпусами в стиле "i-mac". Такая мода приходит и уходит, мало что оставляя после себя. Строгие классические формы, дизайн, базирующийся на примате прямых линий и однотонная неброская расцветка, популярны будут всегда.

Перейдя же от формы к содержанию, можно констатировать, что оптимальное как на сегодня, так и на ближайшее будущее, соотношение высоких функциональных возможностей и приемлемых габаритов будет обеспечивать башенный корпус типа midi- tower, выполненный в формате АТХ, оснащенный блоком питания мощностью 250 Вт (300 Вт для новых Pentium 4) и имеющий не менее 3 посадочных мест для 5-дюймовых накопителей.

Автор Георгий Долин
Редактирование и дополнение Дмитрий "Digit" Петрусенко
