Как работает 3D?

Создавая трехмерное движение

Сколько кадров в секунду?

Если посмотреть на этот процесс с другой стороны, каждый кадр является фотографией из фильма, снятой с экспозицией 1/24 секунды. Такая экспозиция намного превышает экспозицию обычной фотографии, при которой движущиеся объекты кажутся "застывшими в полете". В результате, если вы посмотрите на кадр фильма, показывающего гонки, вы увидите, что некоторые машины кажутся смазанными (blurred), так как они двигались в то время как затвор камеры был открыт. Это размазывание быстродвижущихся объектов мы и видим в реальной жизни. Поэтому изображение на экране выглядит реальным.

Однако цифровые трехмерные изображения не являются фотографиями, и движущиеся объекты в кадрах не "смазаны". Для придания реалистичности движущимся объектам, программисты специально добавляют "смазывание". Некоторые дизайнеры преодолевают нехватку естественного "смазывания" увеличением числа кадров в игре с 30 до 60 кадров в секунду. При этом каждый кадр детально прорисовывается, движение показывается через меньшие приращения, но это очень сильно увеличивает количество кадров, которые должны быть прорисованы для какого-либо движения. Например, представьте себе скачки, которые продолжаются шесть с половиной минут. В фильме потребуется 25 (кадра в секунду) x 60 (секунд) x 6,5 (минут) или 9360 кадров для скачек. Цифровая трехмерная графика должна прорисовывать 60 кадров в секунду, что потребует 60x60x6,5 или 23400 кадров для того же отрезка времени.

Создавая "размазывание"

Существуют и другие части изображения, где четкость графики компьютера должна быть принесена в жертву реализму. Это относится как к покоящимся, так и к движущимся изображениям. Хорошим примером являются отражения. Вы наверняка видели картинки хромированных автомобилей и космических кораблей, в точности отражающих все вокруг. В то время как хромированные отражения являются хорошей демонстрацией метода бегущего луча (ray-tracing), мы все же не живем в мире, где все объекты покрыты хромом. Деревянная мебель, мраморные полы и полированный металл, все это отражает окружающие предметы, но, конечно же, не так хорошо как зеркало. Отражения на этих поверхностях должны быть размыты, причем степень "размытия" на каждой поверхности должна быть разная. Тогда среда, окружающая игроков, будет выглядеть реалистичной.

Постоянное движение сложно реализовать на компьютере

Сегодня, разрешение 1024x768 считается минимальным "высоким разрешением". Это означает что 786.432 элемента изображения, или пикселя, должны быть прорисованы на экране. Если каждый элемент использует 32-битную цветовую палитру, то 25.165.824 бита должны быть обработаны для прорисовки одного изображения. Движение с частотой 60 кадров в секунду требует, чтобы компьютер обрабатывал 1.509.949.440 бит информации в секунду для прорисовки изображений. И это все без учета работы компьютера по наполнению игры содержанием, цветами, формами, освещением и всем тем, что необходимо, чтобы изображение выглядело так, как требуется. Когда вы представите себе весь масштаб вычислений, которые требуется произвести для прорисовки изображения, то вы поймете, почему графические карты перетягивают на себя все больше и больше вычислительных задач от центрального процессора. Центральному процессору нужна такая помощь.

Трансформация и процессоры: работайте негры, солнце еще высоко

В первой части этого процесса нам понадобятся несколько важных переменных.

• X = 758 - высота мира, на который мы смотрим.
• Y = 1024 - ширина мира, на который мы смотрим.
• Z = 2 - глубина (от переднего края до заднего) мира, на который мы смотрим.
• Sx - высота нашего окна в этот мир
• Sy - ширина нашего окна в этот мир
• Sz - значение глубины, которое определяет, какие объекты видны, а какие - закрыты другими объектами.
• D = 0,75 - расстояние между нашими глазами и окном в этот воображаемый мир.

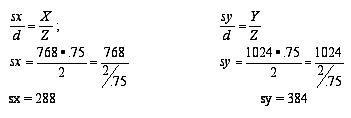

Вначале, мы посчитаем размер окон в этот мир.

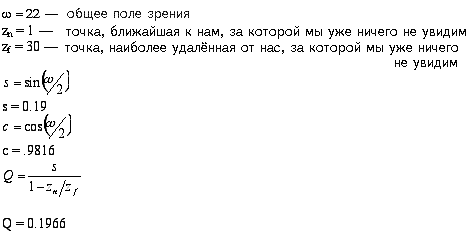

После подсчета размера окна, необходимо выполнить трансформацию перспективы для дальнейшего отображения мира на экран монитора. Следующим шагом мы добавим несколько переменных.

Итак, точка (X, Y, Z, 1.0) в трехмерном воображаемом мире изменит свои координаты на (X', Y', Z', W'), что и демонстрируют следующие вычисления.

И даже после всех этих расчетов, еще одна трансформация должна быть просчитана, перед тем как изображение будет спроецировано на экран компьютера. Вы уже, наверное, заметили, сколько трудоемких вычислений здесь производится, а ведь все это было сделано только для одного вектора (линии). Представьте себе сложную сцену со многими объектами и героями и вообразите скорость 60 кадров в секунду. Хорошо ведь что изобрели компьютеры, правда?

На примере ниже вы можете наблюдать анимированную последовательность кадров, показывающую человека, проходящего через офис. Обратите внимание, что показываемая сцена сильно упрощена по сравнению с трехмерными играми. Здесь нет противников, выпрыгивающих из-за столов, нет ракет или томагавков, пронизывающих воздух, нет скрежещущих зубами демонов, материализующихся в ячейках сотрудников. (cubicles, американская структура офиса. Прим. перев.) Если посмотреть на сцену неприкаянным взглядом, то мы видим простую анимацию. И даже в этой простой анимации требуется выполнить множество расчетов, которые мы описали выше. Стены и мебель имеют текстуры, которыми покрыты каркасы. С помощью световых лучей предметы отбрасывают тени. Также следует заметить, что по мере продвижения камеры по офису, некоторые объекты появляются из-за угла или стены и становятся видимыми. Таким образом вы наблюдаете эффект использования Z-буфера. А так как все это происходит еще до вывода изображения на экран монитора, то становится очевидным: даже самым крутым современным процессорам (CPU) требуется помощь для реализации трехмерных игр или графики. Для этого и были разработаны графические ускорители.
