ASUS EAH5870 Voltage Tweak - и снова в бой, и снова гигагерц!

Что общего между видеокартами и пирожками? Удачные видеокарты, как и вкусные пирожки, раскупают быстро. Осенний дебют ускорителей AMD Radeon HD 5870 позволил компании укрепить свои позиции на рынке и привлечь новых сторонников в свой лагерь. Сейчас основной задачей AMD является удовлетворение спроса на свои новейшие DirectX 11 совместимые графические решения. Для этого необходимо, чтобы партнёры компании получали продукцию вовремя и в нужном объёме. А объём этот, надо сказать, немал. Практически все производители, занятые выпуском готовых графических решений, объявили о готовности к началу продаж ускорителей AMD Radeon HD 5870. В числе первых, как водится, оказалась и компания ASUS. Сегодня речь пойдёт об ускорителе ASUS EAH5870, «сердцем» которого является чип Cypress.

Как мы уже не раз говорили, нестандартный подход к разработке видеокарт вызывает неподдельный интерес как со стороны обозревателей, так и со стороны читателей. Журналистам интересно тестирование необычных новинок, а читателям хочется знать, что они получат, если купят оригинальную видеокарту того или иного производителя. К сожалению, как бы нам с вами того не хотелось, рынок настольной графики не так часто пополняется действительно выдающимися решениями. Однако если добавить обычному продукту некоторую изюминку, можно добиться неплохих результатов. В случае с ASUS EAH5870 производителю это удалось, но не будем забегать вперёд и поговорим обо всём по порядку. Начнём с внешнего осмотра.

Видеокарта ASUS EAH5870 упакована в большую яркую коробку, на которой изображён воинственный рыцарь. Смотрится довольно эффектно. Похожим образом дизайнеры ASUS оформили и коробку Radeon HD 4890, обзор которой мы опубликовали ранее. На лицевой стороне упаковки содержится информация о ключевых особенностях видеокарты, в том числе типе и объёме установленной на борту видеопамяти, а также поддержке ряда технологий. Кроме того, присутствует наклейка, гласящая о том, что в комплекте с видеокартой поставляется подарочный купон на игру Colin McRae Dirt 2.

На обратной стороне коробки в свойственном ASUS стиле изложены ключевые особенности видеокарты.

Внутри красочной коробки находится чёрный матовый бокс увенчанный золотистой надписью ASUS. Все элементы, входящие в комплект поставки, разложены по различным отсекам, что позволяет всё держать в порядке, а также предотвратить повреждения самого дорогого компонента - видеокарты EAH5870.

В комплекте есть всё самое необходимое:

• диски с драйверами
• переходник питания
• переходник DVI -> D-Sub
• мостик CrossFire
• инструкция по установке (как в бумажном, так и в электронном виде)
• купон на бесплатную загрузку готовящегося к выходу гоночного симулятора Colin McRae Dirt 2, в движок которого заложена поддержка DirectX 11.

Вот, наконец, мы извлекли и саму видеокарту. Несмотря на то, что наше первое знакомство с Radeon HD 5870 уже состоялось, эмоций от созерцания внешнего вида этого ускорителя меньше не стало. Длинный чёрный кожух с элегантно вписанными красными вставками гармонично дополняет логотип производителя. Все разъёмы закрыты специальными насадками, защищающими контакты от засорения и случайного повреждения.

Панель вывода содержит полный набор всех современных интерфейсов. Заметим, что если у вас современный монитор или плазменная панель, никакой возни с переходниками не потребуется, поскольку разъемы DVI, HDMI и Display Port уже присутствуют. Однако если необходимо подключить аналоговое устройства вывода, вам всё же придётся воспользоваться переходником из комплекта.

Демонтируем систему охлаждения. За отвод тепла от GPU отвечают четыре тепловые трубки, переносящие тепловую энергию от медного основания на рёбра радиатора. Турбина нагнетает поток воздуха, который, проходя сквозь рёбра радиатора, выводит горячий воздух за пределы корпуса.

Осмотр PCB не выявляет никаких отличий от эталонного образца AMD Radeon HD 5870.

Видеопамять произведена компанией Samsung. Микросхемы имеют маркировка вида K4G10325FE-HC04. Время выборки равно 0,4 нс, а номинальная частота составляет 1,25 ГГц (5 ГГц QDR).

Поскольку конструкция ASUS EAH5870 полностью повторяет эталонный образец AMD, для ознакомления с энергопотреблением и тепловыделением видеокарты Radeon HD 5870 вы можете обратиться к нашему предыдущему обзору. Здесь же стоит сказать, что в сравнении со своим основным конкурентом в лице NVIDIA GeForce GTX 285, Radeon HD 5870 показывает более чем достойные результаты.

Ну что же, с внешностью ASUS EAH5870 мы познакомились, самое время проверить ускоритель в деле.

Разгон

Тестирование проводилось на стенде следующей конфигурации:

Помнится, в начале материала мы упомянули об изюминке, которая дополняет “образ” ASUS EAH5870. Речь шла о технологии Voltage Tweak, реализованной в ASUS EAH5870. Объективности ради отметим, что по сути, ничего уникального в данной технологии нет. Просто производитель позаботился о программном управлении частотой графического процессора и видеопамяти, а также реализовал механизм управления напряжением GPU в своей фирменной утилите SmartDoctor, которая с успехом работает и с более ранними ускорителями ASUS.

Преимущество данной утилиты для конечного пользователя очевидно. При покупке видеокарты вы получаете диск с заведомо работоспособной утилитой для разгона вашего ускорителя, и начинающие оверклокеры должны оценить такую возможность. Не мудрствуя лукаво, для своих изысканий мы воспользовались возможностями SmartDoctor. Все полученные результаты мы свели в одну таблицу:

Что тут сказать? На наш взгляд, результат более чем достойный. При частотах ядра и видеопамяти, равных 1050 и 5100 МГц, соответственно, и напряжении на ядре 1,273 В, видеокарта смогла пройти абсолютно все игровые тесты. Возможность SmartDoctor по поднятию напряжения на GPU оказалась весьма кстати. В итоге, поскольку номинальные частоты для ASUS EAH5870 полностью соответствуют рекомендованным AMD значениям (850/4800 МГц для ядра и видеопамяти, соответственно), благодаря разгону мы получили 23%-й рост частоты GPU и 6%-й рост частоты памяти.

Отметим, что в разогнанном режиме скорость работы турбины ASUS EAH5870 была выставлена вручную на максимальные обороты. Такой режим комфортным не назовешь, поэтому если ваш экземпляр видеокарты способен разгоняться до сопоставимых частот, для повседневного использования можно немного понизить рабочие частоты, скажем, на 50-100 МГц от максимальной. Кроме того, модификация системы охлаждения тоже будет не лишней, но это только для тех, кто ставит своей целью предельный разгон.

Перед тем, как переходить к тестированию в играх, посмотрим на список тестовых приложений (при тестировании с видеокартами NVIDIA технология PhysX была выключена.):

Поскольку героем нашего сегодняшнего обзора является ускоритель Hi-End класса, очевидно, что тестирование в относительно невысоких разрешениях не имеет особого смысла. Поэтому замер уровня производительности новинки будет проходить в двух разрешениях – 1680x1050 и 1920x1200, с активированным полноэкранным сглаживанием и анизотропной фильтрацией.

Теперь перейдём непосредственно к тестированию ASUS EAH5870. Довольно интересно оценить прирост результатов после разгона этой видеокарты, а также посмотреть, насколько близко разогнанный одночиповый топовый ускоритель AMD приблизится к двухчиповому флагману NVIDIA - GeForce GTX 295.

В номинальном режиме работы ASUS EAH5870 уверено опережает как NVIDIA GeForce GTX 285, так и флагмана недавнего прошлого - AMD Radeon HD 4890, что, впрочем, неудивительно. Разгон поднимает производительность ASUS EAH5870 на новый уровен,ь и вот этот ускоритель уже идёт на равных с NVIDIA GeForce GTX 295! Посмотрим, сохранится ли такая ситуация в реальных игровых приложениях.

Красоты, которые рисует движок CryEngine 2, до сих пор впечатляют многих игроманов. Далеко не каждый проект современности может похвастать такой качественной картинкой, которую выдаёт довольно “пожилой” движок Crysis. По результатам видно, что только сейчас современные графические решения способны показать удовлетворительные результаты производительности в тяжёлых графических режимах. Неразогнанный ускоритель ASUS EAH5870 довольно лихо расправился с GeForce GTX 285, хотя в самом высоком разрешении минимальный fps всё же недостаточно высок для так называемых хардкорных геймеров. А вот приблизиться к NVIDIA GeForce GTX 295, и даже слегка обойти ее, удалось лишь после нешуточного разгона.

3

Графика в игре FarCry 2 хоть и не так красива, как в Crysis, тем не менее, движок выдаёт довольно технологичную картинку. Недавний флагман AMD Radeon HD 4890 здесь немного уступает своему одночиповому сопернику из лагеря NVIDIA, правда разница не велика. С приходом Radeon HD 5870 расстановка сил кардинально меняется, что с уверенностью нам демонстрирует видеокарта ASUS EAH5870, которая обходит GeForce GTX 285. А вот чтобы добраться до уровня двухпроцессорного флагмана NVIDIA в лице GeForce GTX 295, пришлось прибегнуть к разгону.

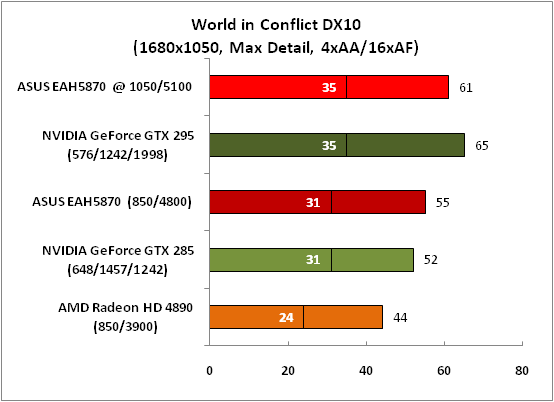

Вот она, сила оптимизаций! Решениям на чипах AMD никак не удаётся добраться до уровня топ-моделей NVIDIA. Даже после разгона ускоритель ASUS EAH5870 не способен приблизиться по производительности к планке, установленной GeForce GTX 295, да и разница в результатах с GeForce GTX 285 не так велика, как это было в других играх.

Играть в Need for Speed Shift на ASUS EAH5870 – одно удовольствие. Даже в самых тяжёлых режимах видеокарта позволяет играть без проблем. Оба ускорителя калифорнийской компании NVIDIA также показывают отличные результаты. Видеокарта GeForce GTX 285 держится ничуть не хуже ASUS EAH5870, а GeForce GTX 295 лидирует, даже несмотря на разгон видеокарты ASUS.

Игра Resident Evil 5 оказывается лёгкой добычей для участников нашего тестирования. Все без исключения видеокарты показывают отличные результаты даже в самых тяжёлых режимах. Работающий в номинале ускоритель ASUS EAH5870 опережает GeForce GTX 285 на десяток-другой fps, в зависимости от разрешения, заметно отставая при этом от GeForce GTX 295. После разгона видеокарта ASUS EAH5870 “взлетает” на одну высоту с GeForce GTX 295 и вплотную приближается к его показателям производительности.

Выводы

Как уже было доказано ранее, производительность видеокарт на основе чипа Cypress находится на очень высоком уровне, и ускоритель ASUS EAH5870 ещё раз подтверждает данный факт. На наш взгляд, ASUS достойно справилась с «тюнингом» эталонного образца AMD Radeon HD 5870. Начинающие оверклокеры по достоинству оценят возможности утилиты SmartDoctor, которой вполне по силам разогнать видеокарту ASUS EAH5870 и получить результаты, близкие к ранее недосягаемым показателям GeForce GTX 295.

Автор: Игорь Свадковский
