Chaintech AE6800 APOGEE Turbo Version (NV42)

Все мы с нетерпением ждем анонсов новых продуктов на рынке видеоакселлераторов. Ждем с весьма понятным нетерпением и определенного рода азартом. Эту приятную атмосферу ожидания, которую сильно подогревают своим полнейшим официальным молчанием относительно новинок NVIDIA Corporation и ATI Technologies, скрашивают производители, продолжающие приятно радовать нас новыми продуктами на чипах этого поколения, которые порой представляют собой весьма интересные и оригинальные решения. Об одном из таких продуктов и пойдет речь в данном материале.

Компания Chaintech давно уже является известным на рынке производителем - одним из основных партнеров калифорнийской компании. В модельном ряде Chaintech присутствуют практически все представители серии GeForce 6, как для AGP, так и для PCI-Express. Например, нами уже были рассмотрены решения Chaintech на базе NV40 (AA6800 Turbo Edition - нестандартная GeForce 6800 с повышенными частотами ядра и памяти, а также всякие разнообразные карты на базе GeForce 6600GT(AGP и PCI-E), 6600 и 6200TC .

В целом - впечатление от продукции Chaintech у нас сложилось однозначно положительное. Будем надеяться, что сегодняшнее исследование только подтвердит это, тем более что в этом материале мы рассмотрим еще одну очень интересную плату - AE6800 APOGEE Turbo Version на базе GeForce 6800 (NV42).

Нововведения, которыми АЕ6800 отличается от всех остальных карт на базе GeForce 6800 PCI-E, заключаются в установке более быстрой памяти со временем выборки 2.5 ns (большинство остальных аналогичных плат оборудовано 2.8 ns видеопамятью). Соответственно, выросли и штатные частоты - вместо стандартных 300/600MHz нам предлагаются уже более привлекательные 358/660MHz (10%+). Впрочем, это нисколько не исключает того, что мы попробуем разогнать АЕ6800 и больше. Посмотрим, на что окажется способным это нестандартное решение. И есть все предпосылки предположить, что 358/660MHz - далеко не предел, ведь Chaintech также качественно модернизировала систему охлаждения карты, оборудовав плату одним из самых известных и эффективных кулеров производства Arctic Cooling. Также приятным дополнением являются отдельные радиаторы на видеопамяти. В общем, есть к чему присмотреться и на что обратить внимание, и оверклокерам в том числе.

Напомним, основным отличием GeForce 6800 с интерфейсом PCI-E от AGP-аналога является количество конвейеров, которые в NV41 и NV42 изначально присутствуют в количестве двенадцати пиксельных и пяти вертексных. Таким образом, здесь мы начисто лишаемся главного преимущества 6800 AGP на базе NV40 - возможности дополнительной разблокировки конвейеров. А полноценные 16-конвейерные чипы для PCI-E решений 6800 Series идут уже только на GeForce 6800GT/Ultra (NV45).

Другое основное отличие от NV45 заключается в том, что NV41 обладает нативной поддержкой PCI-E, а не с помощью моста HSI, как это было реализовано на NV45.

NV42 - это, по сути, тот же NV41, но переведенный на 0,11 техпроцесс. Все остальные характеристики, включая невозможность включения конвейеров, остались на месте.

Приятной компенсацией ограниченного количества конвейеров являются 256Mb видеопамяти, чем не могла похвастать GeForce 6800 в ее AGP-варианте (за исключением нестандартных решений от ASUS и Gainward).

Что касается стоимости, то рекомендованная цена на 6800 (NV41) изначально составляла $299. На данный момент розничная цена на серийные решения не сильно отличается от объявленной при анонсе - от $300 в зависимости от производителя и точек продаж.

Рекомендованная цена на рассматриваемую карту также составляет $299, но вполне вероятно, что AE6800 APOGEE на базе NV42 изначально будет стоить дороже. Учитывая нестандартность платы и ее выгодные отличия от аналогичных продуктов других компаний-производителей, это вполне логично. Главное - чтобы не было перебора в этом отношении, и цена все-таки оставалась в адекватных пределах.

Для сравнения мы возьмем, во-первых, Radeon X800 в его turbo-версии - нестандартное решение от компании Gigabyte. По сути, данная плата является аналогом RX800 XL, и объем памяти, и шина, и частоты - все одинаковое. Единственное различие заключается в количестве пиксельных конвейеров, которых у RX800 XL 16, а у Gigabyte RX800 Turbo Version - всего 12. Соответственно, и стоимость решения выше, чем на стандартную RX800, которую на данный момент можно купить за $250 (+/-).

Во-вторых, конкурентом решения является полноценная RX800XL, стоимость которой составляет сейчас порядка $340 (+/-). Отдельно отметим, сравнивать эти карты стоит строго с учетом того, что вторая дороже. Но тем не менее, и она также примет участие в сравнительном тестировании.

Карта Chaintech AE6800 APOGEE Turbo Version

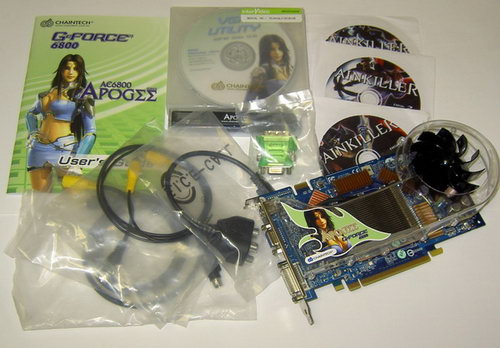

Комплектация:

• Видеокарта Chaintech AE6800 APOGEE;
• Переходник DVI-15-pin D-Sub;
• Переходник S-Video/RCA;
• Кабели RCA, S-Video и HDTV;
• Руководство пользователя;
• СD с драйверами и утилитами, WinCinema;
• фирменный сувенир - отвертка
• Игра Painkiller на 3х CD;

Game Pack v 1.0, в который вошли следующие игры:

1. Age of Wonders2
2. Serious Sam2
3. Rally Trophy
4. Max Payne
5. Tropico

Во-первых, обратим внимание на систему охлаждения карты, производства Arctic Cooling, которая получила широкую известность как очень эффективное решение для охлаждения видеокарт, которое, к тому же, отличается низким уровнем шума.

Также система охлаждения Arctic Cooling использовалась на некоторых решениях компаний HIS, Galaxy Glacier и Sapphire (серия Toxic).

Основу составляет медная пластина с теплораспределительными ребрами, покрывающая GPU, вентилятор турбинного типа. Конструкция покрыта прозрачным пластиковым корпусом с наклейкой с логотипом компании. На подошву радиатора помещены защитные шайбы, которые предохраняют чип от повреждения при прямом контакте с радиатором.

На оборотной стороне расположена пластина, к которой и крепится система охлаждения с помощью двух винтов. Данная пластина является также и силовым элементом, чтобы исключить прогиб платы, учитывая вес системы охлаждения. Между пластиной и платой также помещена защитная резиновая прослойка.

Чипы видеопамяти охлаждаются с помощью отдельных алюминиевых радиаторов.

Плата оборудована 256Mb видеопамяти DDR, в виде 8-ми микросхем памяти Hynix, выполненных в форм-факторе BGA, со временем выборки 2.5ns, что соответствует частоте 400MHz (800MHz DDR). Штатная частота работы памяти на АЕ6800 APOGEE составляет 660MHz DDR, что позволяет предположить неплохой запас по разгону. Напомним, на данной карте установлена более быстрая память, нежели на стандартных GeForce 6800, которые оборудованы 2.8 ns памятью. Соответственно, повышена на 10% и штатная частота, на которой память функционирует. Расположение микросхем видеопамяти - все 8 чипов размещены на лицевой стороне печатной платы.

Посмотрим на GPU NV42 (GeForce 6800), выполненный на 02 неделе 2005 года, ревизии B1. Штатная частота GPU составляет 358MHz (также 10% overclocking по сравнению со стандартным вариантом), двенадцать пиксельных конвейеров, пять вертексных юнитов. Еще раз напомним - формула эта окончательная, разблокировать ничего нельзя. В качестве термоинтерфейса производителем была использована термопаста белого цвета для GPU и термолипучка для чипов видеопамяти. Обратите внимание на отсутствие рамки вокруг чипа, что также является отличием NV42 от NV40 и NV41.

Разъем для дополнительного питания на Chaintech AE6800 APOGEE не предусмотрен.

Карта оборудована стандартным набором выходов - аналоговым, цифровым и TV-OUT

А также разъемом, позволяющим объединить две карты АЕ6800 в SLI.

Переходим к тестированию

Тестовый стенд

Для тестирования карт ATI использовались последние WHQL-драйверы - Catalyst 5.4, для AE6800 APOGEE - бета-драйверы ForceWare 76.50.

Разгон

Отметим, что в плане разгона данная карта также оставила весьма приятные впечатления. С дефолтных 358MHz по чипу (что уже является разгоном относительно стандартной для этой карты частоты GPU) нам удалось достичь 450MHz. Напомним, на GeForce 6800 на базе NV41 разгон графического процессора также составил 450MHz. То есть, приходим к выводу, что разгонный потенциал NV41 и NV42 не сильно отличается. Впрочем, протестировав лишь по одному экземпляру этих карт, не вполне правильно было бы делать какие-то глобальные выводы, но все же первые пробы состоялись, а статистику мы будем уже выводить, когда в нашей тестовой лаборатории побывает еще парочка экземпляров карт на базе NV42.

Гораздо больше порадовал нас разгон видеопамяти. Более быстрая, нежели на обычной GeForce 6800 PCI-E, память со временем выборки 2.5 ns (стандартно ставится 2.8 ns) нам удалось разогнать с 660MHz DDR до 850(!)MHz DDR. То есть - память погналась на 50MHz выше своего номинала (800MHz DDR).

Напомним, что тестирование проводилось на открытом стенде без использования дополнительного обдува карты и иных модернизаций охлаждения (что было бы в некотором роде кощунством, ведь на карту изначально установлен производителем не какой-нибудь чахлый пропеллер, а внушительный Arctic Cooling). Замене подвергся только термоинтерфейс (на "Алсил-3"), а температура в помещении при тестировании составила примерно 25 градусов.

Анализ производительности и выводы

Только что мы познакомились с новинкой для middle-рынка карт с интерфейсом PCI-E - GeForce 6800 на базе NV42, на примере замечательной платы от компании Chaintech.

Нам всегда отрадно рассматривать и тестировать не просто очередного представителя армии клонов референс-карты, которые в большинстве случаев различаются лишь наклейками на системе охлаждения, но действительно интересные со всех точек зрения продукты. Отход от стандарта - это всегда любопытно, а если еще результат удачный - то очень приятно.

В данном случае оба этих компонента присутствуют в практически идеальном соотношении. Плата получилась достойной, в первую очередь, с точки зрения оверклокера, ведь, даже обладая изначально повышенными относительно стандарта на 10% частотами - 358/660MHz, максимальный разгон составил 450/850MHz. Особенно приятно удивил и порадовал разгон 2.5 ns памяти, которая разогналась на 50MHz выше своего номинала (800MHz DDR).

Во-вторых, с эстетической точки зрения решение получилось также более чем удачным. И, что самое главное, знаменитая система охлаждения Arctic Cooling, установленная на плате, отличается не только привлекательным внешним видом, но и эффективностью - низким уровнем шума, что для большинства пользователей является фактором немаловажным.

Также покупателя, несомненно, порадует очень богатая комплектация, в которую, помимо стандартного набора "сопутствующих товаров", включены многие популярные игры, включая Painkiller на 3х CD, и прочие приятные бонусы, включая фирменную отвертку.

Разумеется, не в отвертке счастье, а в производительности. Что же нам показала АЕ6800 APOGEE по сравнению с непосредственными конкурентами?!

А здесь все упирается, как обычно, в будущую розничную цену решения. И чем больше она будет отличаться (в сторону понижения, разумеется) от RX800XL, тем лучше. Что же касается нестандартного решения Gigabyte - RX800 Turbo Edition, то цена на нее пока чуть ли не выше, чем на обычную RX800XL, потому АЕ6800, при условии адекватной стоимости, будет со всех сторон более выгодным приобретением.

Итог

Chaintech выпустила очередное отличающееся от стандарта и очень удачное в итоге решение. Конечно же, окончательный вердикт вынесет цена, и если она не будет сильно выше рекомендованных $299, то решение ждет однозначный успех на рынке. Обобщая вышесказанное, хочется отметить, что плата показала себя с очень хорошей стороны и мы можем смело рекомендовать Chaintech AE6800 APOGEE Turbo Edition к покупке

Автор: Мусяка
Источник: www.3dnews.ru
