GeForce 9600GT – лучший подарок от NVIDIA, поддерживающий DirectX 10

После того как компания NVIDIA представила успешное и производительное решение в лице GeForce 8800GT и 8800GTS 512MB, конкурент в ATI/AMD не смог противопоставить в данном ценовом сегменте что-то стоящее. Это вынудило AMD снижать цены на видеокарты серии Radeon HD 3850, что, в свою очередь, подвигло конкурента выпустить недорогого и достойного конкурента. Именно таким конкурентом стал GeForce 9600GT.

Видеокарты GeForce 9600GT выполнены на базе нового графического чипа G94. В принципе, этот графический чип можно назвать производным от уже известного нам G92. Но вот вычислительных блоков у него стало меньше. Потоковых процессоров уже 64, причём работающих на частоте 1650 МГц, текстурных блоков 32, блоков ROP – 16. Меньший размер кристалла и меньшее количество транзисторов по сравнению с G92 помогли уменьшить тепловыделение и энергопотребление. Видеокарты на базе G94 потребляют около 95 Вт, в то время как GeForce 8800GT – 115 Вт. Также была повышена рабочая частота ядра до 650 МГц. Единственные изменения касаются работы блоков блендинга. Новые алгоритмы работы должны обеспечить более высокое быстродействие этих вычислительных блоков по сравнению с предшественником G92. В остальном же никаких кардинальных архитектурных изменений во внутреннем строении ядра нет. Шина памяти 256 бит, что обеспечивает приличную пропускную способность памяти, работающей на частоте 1800 МГц DDR. Поддерживается шина PCI Express 2.0, а также интерфейсы HDMI и DisplayPort (уже интегрирован в само ядро), но будут ли они присутствовать на конкретной плате – зависит уже от производителя. Новые видеокарты NVIDIA поддерживают лишь DirectX 10, а конкурирующие решения AMD – DirectX 10.1. Однако недостатком это назвать тяжело, поскольку новые игры редко могут похвастаться поддержкой хотя бы DirectX 10, а про версию 10.1 с пиксельными шейдерами 4.1 и улучшенной моделью освещения в стане разработчиков пока и речь не идёт.

Мы рассмотрим две модели от MSI и PALIT и сравним их производительность с GeForce 8800GT.

MSI N9600GT 512MB DDR3

PALIT 9600GT Sonic

Поскольку рассматриваемые видеоадаптеры изначально разогнаны производителем, в качестве соперника мы подобрали GeForce 8800GT с повышенными частотами.

MSI NX8800GT Silent

MSI N9600GT 512MB DDR3

Видеокарта MSI поставляется в коробочной версии.

Упаковка видеокарты

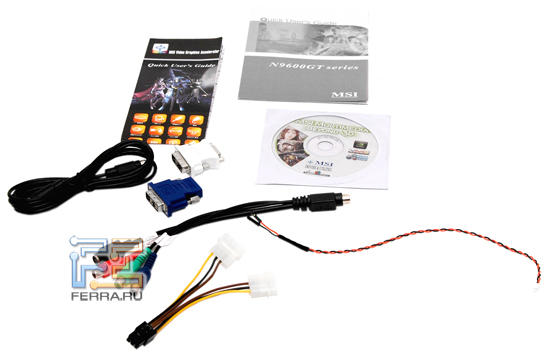

Богатая комплектация порадует пользователей

• Инструкция
• Диск с драйвером
• Переходник DVI/D-Sub
• Переходник DVI/HDMI
• Переходник HDTV
• Кабель S-Video
• Кабель для подключения звука по S/PDIF-интерфейсу
• Переходник питания

Комплект поставки

Как видим, есть полный комплект переходников и кабелей для создания полнофункционального мультимедиацентра. Необычный звуковой кабель нужен для подключения цифрового канала звука через разъём S/PDIF на материнской плате к видеокарте. В таком случае по HDMI будет передаваться не только видео, но и аудиосигнал. Хотя разъём HDMI и не предусмотрен на плате, производитель позаботился о соответствующем переходнике, который входит в комплект поставки.

Периферийные разъёмы на видеокарте

Видеокарта сразу обращает на себя внимание из-за массивной системы охлаждения. Вместо однослотовой турбины, которая охлаждает референсные карты, здесь массивный радиатор, обдуваемый не менее массивным вентилятором. Чтобы такая конструкция не выгибала плату, сзади предусмотрена усилительная пластина, хоть и пластиковая.

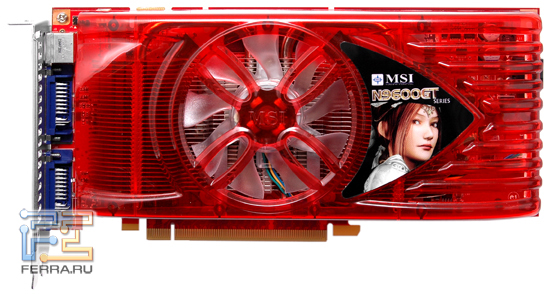

MSI N9600GT 512MB DDR3

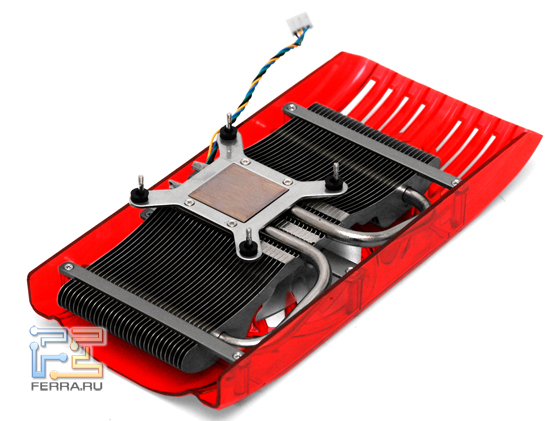

Конструкция кулера основана на двух тепловых трубках, которые отводят тепло от графического ядра и рассеивают через ребристый радиатор.

Система охлаждения

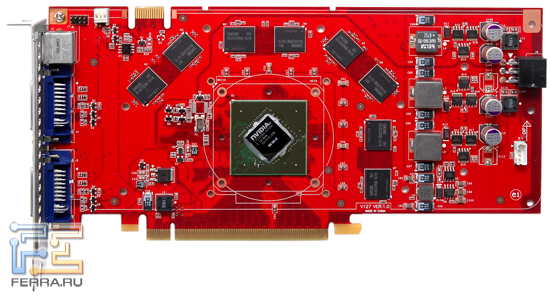

А вот под системой охлаждения скрывается плата, аналогичная референсной, даже немного упрощённая по схеме питания. Графическое ядро повёрнуто под углом 45° относительно подложки. Нет защитной рамки, предотвращающей скол ядра. Так что если вы решили разобрать данную видеокарту, будьте осторожны.

Печатная плата MSI N9600GT 512MB DDR3

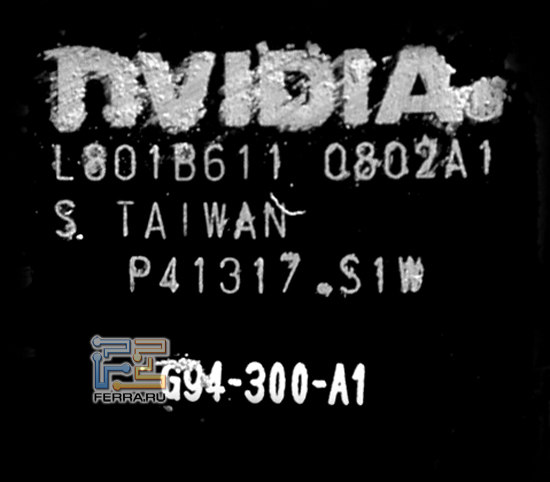

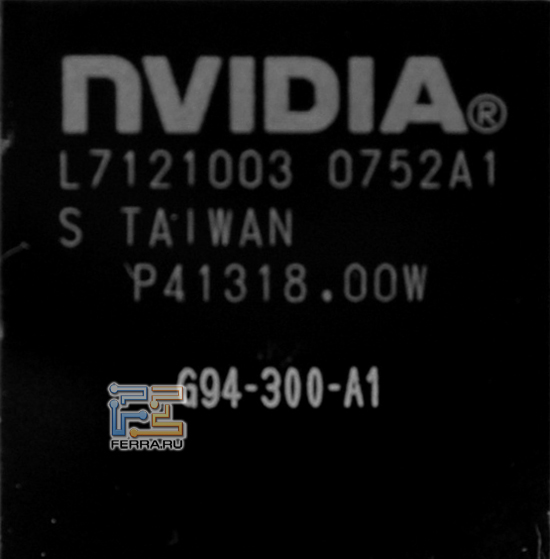

Графический чип – G94-300 ревизии А1.

GPU G94

Чипы памяти GDDR3 производства Samsung со временем доступа 1 нс.

Память Samsung K4J52324QE-BJ1A

Плата от MSI – нестандартный продукт не только в плане охлаждения. У этой модели ещё и более высокие частоты относительно референсных видеокарт. Изначально ядро работает на частоте, на 80 МГц выше номинальной, а шейдерный домен – выше на 175 МГц. Память вместо 1800 МГц работает на 1950 МГц. Довольно внушительное изначальное преимущество. Вероятно, этим объясняется невысокий разгон данной модели. Ядро удалось разогнать лишь до 740 МГц, шейдерный блок до 1850 МГц, память до 990 МГц (1980 МГц эффективной частоты). На более высоких частотах работа видеокарты была уже нестабильной.

PALIT 9600GT Sonic

Компания PALIT часто предлагает недорогие и интересные в плане производительности и функциональности модели. Рассматриваемая видеокарта сочетает в себе и то и другое.

Блестящая упаковка и механизированная боевая жаба – оформление коробки традиционно для видеокарт этой компании. Единственное, что выделяет GeForce 9600GT, это наклейка в углу коробки, на которой и указано, что же за видеокарта скрывается внутри.

Упаковка видеокарты

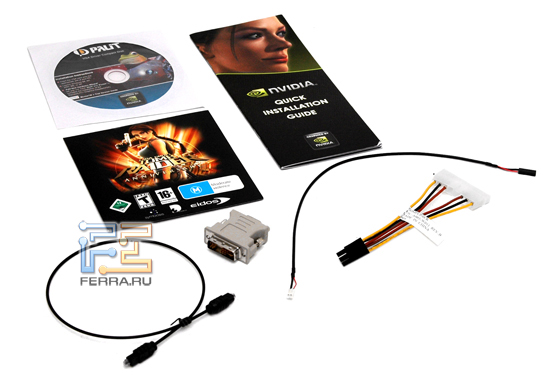

Внутри коробки находятся следующие аксессуары:

• Инструкция
• Диск с драйвером
• Диск с игрой «Tomb Raider»
• Переходник DVI/D-Sub
• Два кабеля для подключения звука (обычный и оптический)
• Оптический кабель
• Переходник питания

Комплект поставки

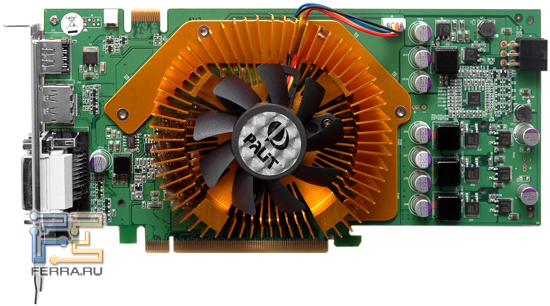

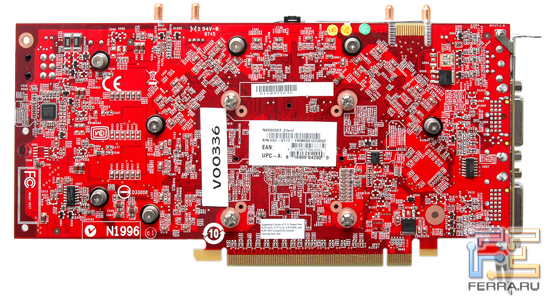

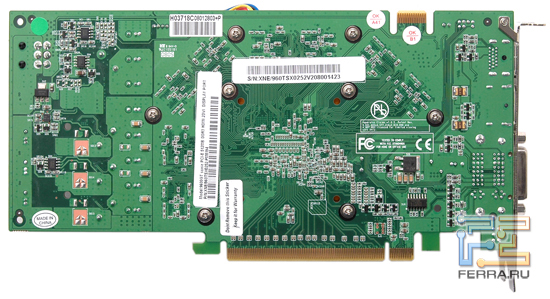

Плата является ещё одним представителем нереференсного дизайна. Причём разводка данной модели повторяет модели GeForce 8800GT этого производителя с такой же мощной трёхфазной подсистемой питания. Возможно, это положительно скажется на разгонном потенциале тестируемого экземпляра.

PALIT 9600GT Sonic

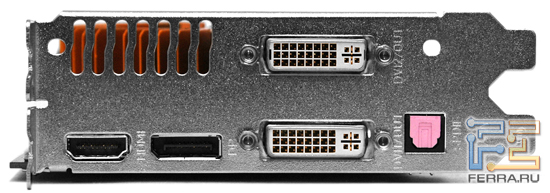

Основным новшеством, которое сразу выделяет эту модель, является наличие четырёх внешних интерфейсов. Причём только два из них – стандартные DVI. Дополнительно на плате присутствуют HDMI и абсолютно новый Display Port.

Периферийные разъёмы на видеокарте

Также вы можете наблюдать на фото наличие оптического звукового входа S/PDIF. Через него можно подключить звук с оптического выхода звуковой карты, а соответствующий кабель, как мы помним, есть в комплекте. При желании звук подключается и обычным проводом. Ввиду наличия сразу всех современных видеоинтерфейсов переходники в комплекте отсутствуют – они данной плате просто не нужны.

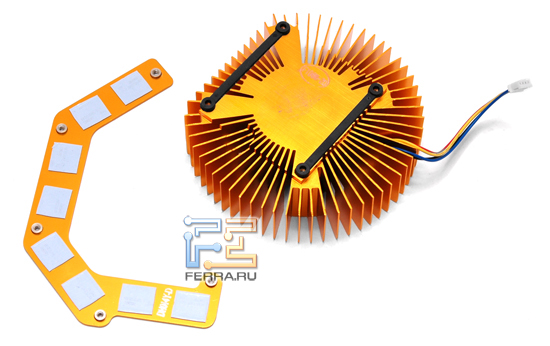

Система охлаждения является полной копией кулеров на других высокопроизводительных видеокартах PALIT: алюминиевый, но массивный радиатор с вентилятором на ядре, а для памяти используется отдельная пластина-радиатор, которая обдувается нисходящим потоком от вентилятора. Несмотря на внешнюю простоту такой конструкции, подобные системы охлаждения уже хорошо себя зарекомендовали. Они способны поддерживать температуру чипа G94 в пределах 60-65°С.

Система охлаждения

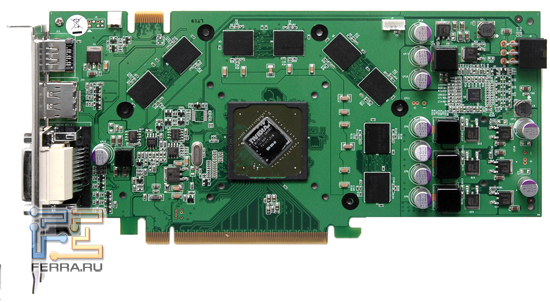

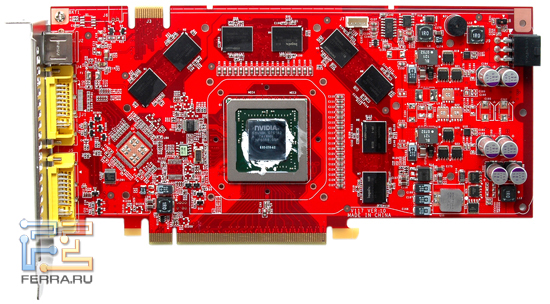

«Обнажённая» видеокарта PALIT 9600GT Sonic смотрится внушительнее видеоадаптера от MSI – обвязка серьёзнее. А вот силовые элементы и дроссели проще тех, что распаяны на MSI N9600GT 512MB DDR3.

Печатная плата

На плате установлен стандартный графический чип G94, но уже с защитной рамкой.

GPU G94

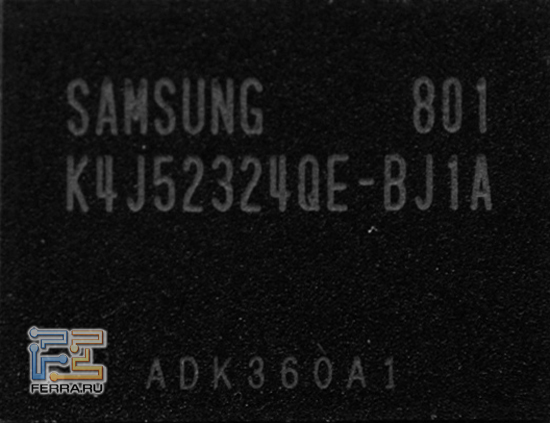

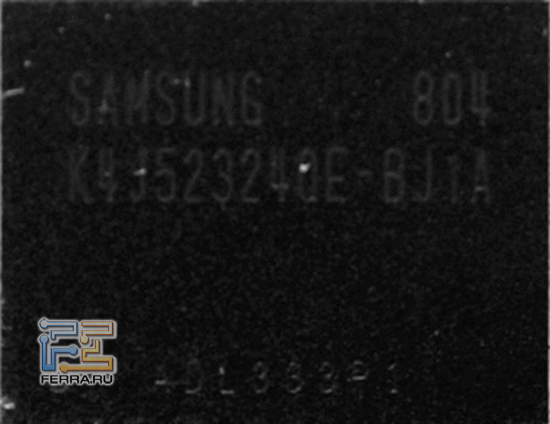

Используются такие же чипы памяти Samsung, как и на карте MSI, рассчитанные на частоту 2000 МГц.

Память Samsung K4J52324QE-BJ1A

Рабочие частоты ядра данного экземпляра ниже, чем у рассмотренной выше модели, – всего 700/1750 МГц (растровый/шейдерный домен). А вот память работает на более высокой частоте, равной 2000 МГц. Разгон оказался удачнее, чем на видеоадаптере MSI. Ядро удалось поднять до 760/1900 МГц, память до 1100 МГц (2,2 ГГц эффективной частоты). Это очень существенный прирост относительно рекомендованных частот. Так что если вы выбираете GeForce 9600GT для разгона, несомненно, стоит обратить внимание на данную модель от PALIT.

MSI NX8800GT Silent

Соперником наших нестандартных модификаций GeForce 9600GT выступит такая же нестандартная модель GeForce 8800 GT. Отличается от референса она и в плане охлаждения, и по рабочим частотам.

Оформление коробки сразу говорит о высококачественном охлаждении, в качестве которого используется кулер Zalman, аналогичный модели VF1000 от той же компании. Единственное, чем они отличаются, так это немного изменённой формой радиатора.

Упаковка видеокарты

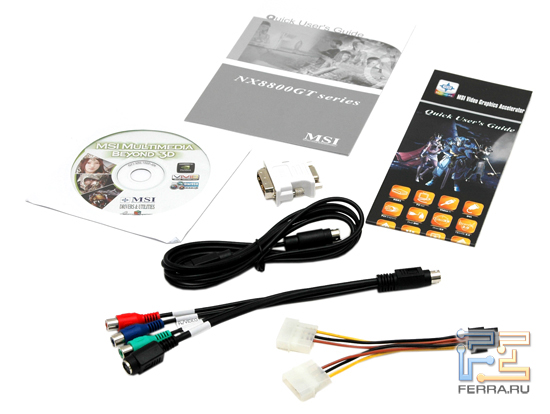

Комплектация данной модели следующая:

• Инструкция
• Диск с драйвером
• Переходник DVI/HDMI
• Переходник HDTV
• Кабель S-Video
• Переходник питания

Комплект поставки

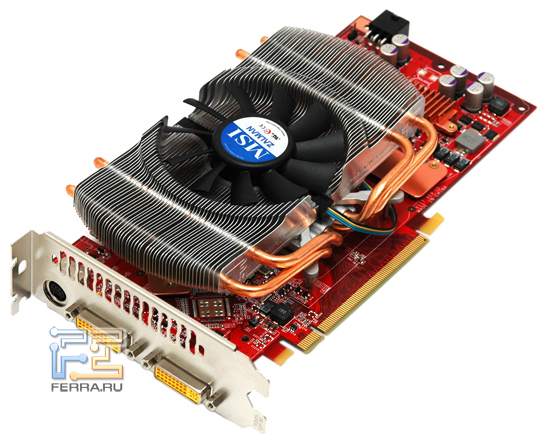

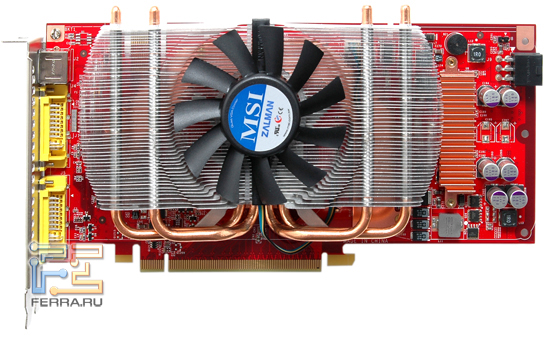

Массивный кулер Zalman закрывает почти всю видеокарту.

MSI NX8800GT Silent

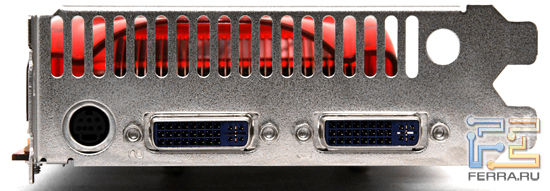

Набор разъёмов стандартный – два DVI и один TV-out.

Периферийные разъёмы на видеокарте

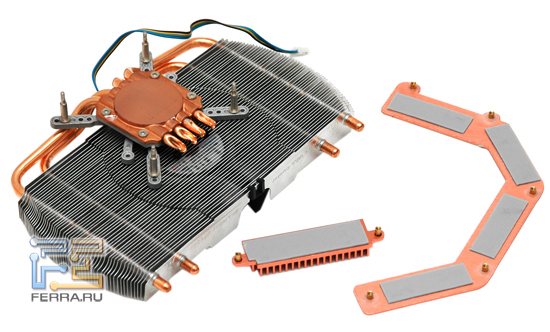

Тепло отводится от горячего G92 по четырём медным тепловым трубкам. Об эффективности Zalman VF1000 лишний раз и говорить не стоит – эта система охлаждения отмечена положительными отзывами во многих изданиях и тестовых лабораториях. Так что можно не сомневаться, что данной системы хватит не только для того, чтобы охладить подобную видеокарту на штатных частотах, но и для разгона. Память и силовые элементы охлаждаются отдельными радиаторами.

Система охлаждения

Дизайн печатной платы соответствует эталонному.

Печатная плата

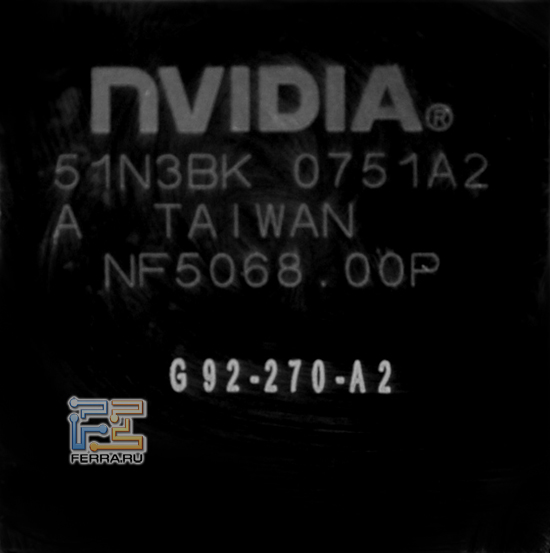

Под радиатором скрывается стандартный графический процессор G92-270, работающий на частоте 660 МГц (шейдерные блоки на 1650 МГц).

GPU G92

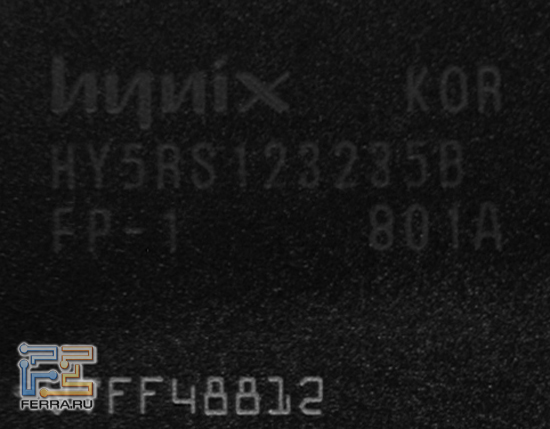

В качестве памяти на карте используются чипы от Hynix со временем доступа 1,0 нс, функционирующие на эффективной частоте 1900 МГц.

Память Hynix HY5RS123235B FP-1

Разогнать видеокарту удалось до 720 МГц (1800 МГц шейдерный домен) по ядру и до 1090 МГц (2180 МГц) по памяти.

Тестирование

Тестирование проводилось на следующем стенде:

• Процессор:
  • Intel Core 2 Quad Q6600 (2,4 ГГц@3 ГГц)
• Материнская плата:
  • ASUS P5K-E
• Оперативная память:
  • Chaintech DDR2-800 2x1 ГБ
• Жёсткий диск:
  • 80Gb Seagate SATA II
• Блок питания:
  • 700 Вт Zalman (FSP Group)
• Операционная система:
  • Microsoft Windows Vista

Методика тестирования описана здесь. Дополнительное тестирование проводилось при активации сглаживания АА4х и анизотропной фильтрации AF8х. Тест видеокарт с разгоном производился лишь в этих тяжёлых режимах.

Тесты DirectX 9

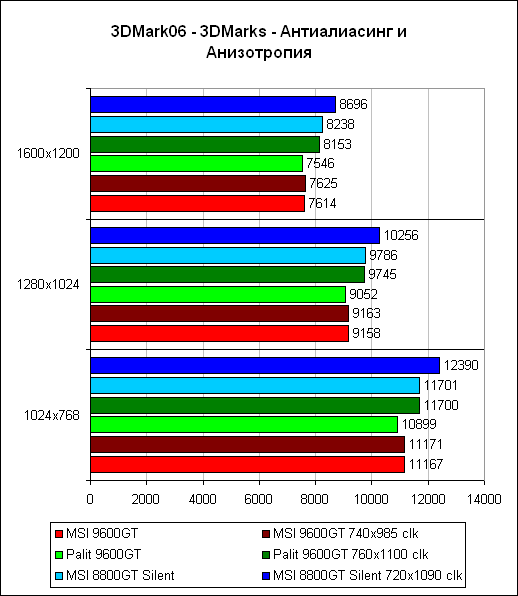

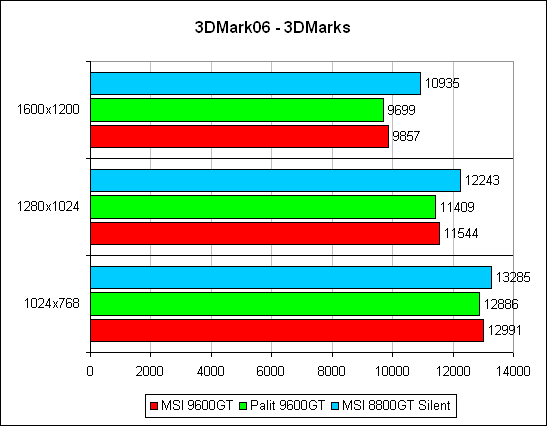

В 3Dmark2006 в низком разрешении разница между картами минимальна, но с повышением разрешения отрыв GeForce 8800GT увеличивается. В режиме со сглаживанием и фильтрацией ситуация повторяется. PALIT 9600GT Sonic с разгоном уже соперничает с MSI NX8800GT Silent на штатных частотах.

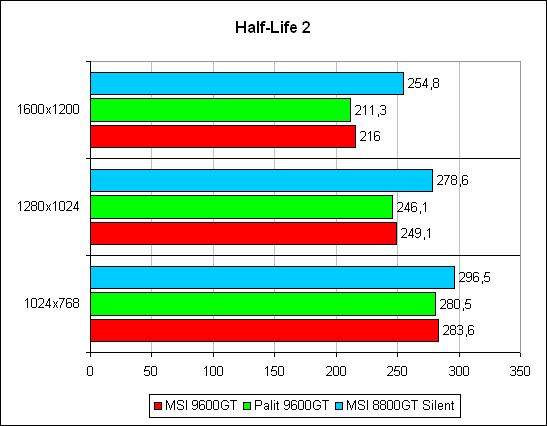

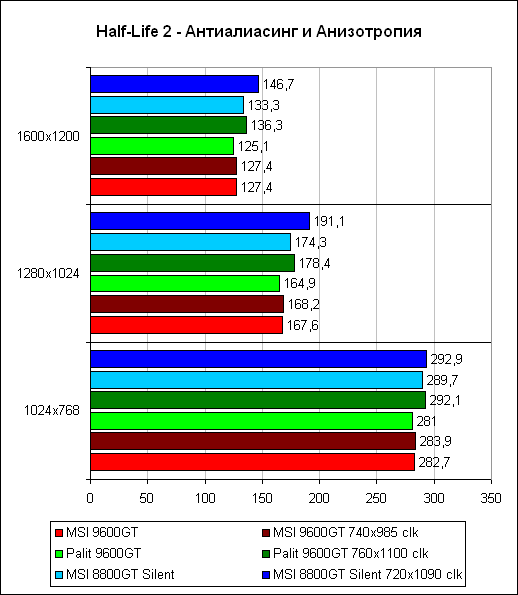

В игре «Half-Life 2» GeForce 8800GT заметно обгоняет соперников в высоких разрешениях, в низких они идут наравне. При активации сглаживания эта разница уменьшается. И PALIT 9600GT Sonic с разгоном даже обгоняет MSI NX8800GT Silent на дефолтных частотах.

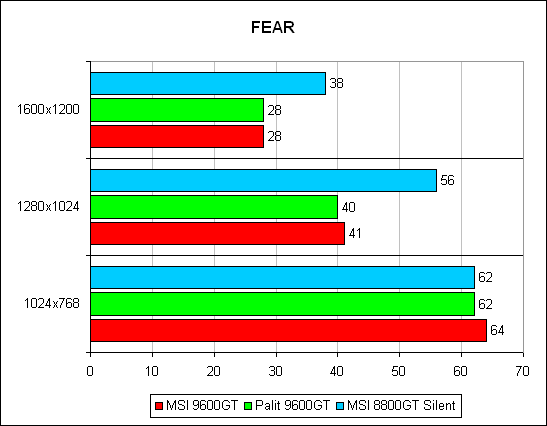

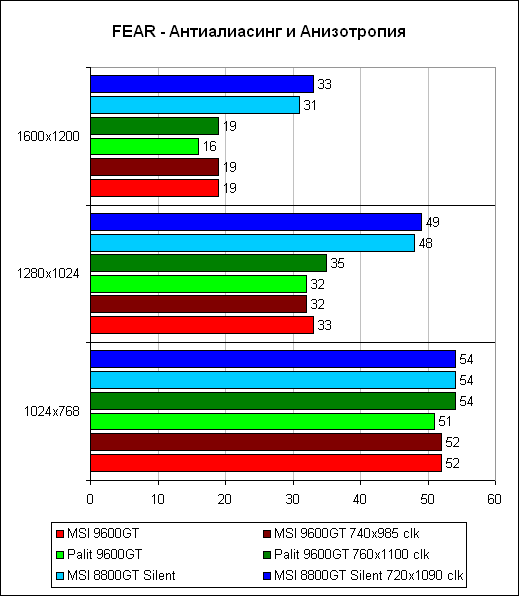

В игре «F.E.A.R.» безоговорочный лидер – MSI NX8800GT Silent. Её преимущество в высоких разрешениях – 35-40%. И даже разгон не позволяет GeForce 9600GT хоть как-то наверстать упущенное. Всё-таки 112 потоковых процессоров у G92 дают о себе знать.

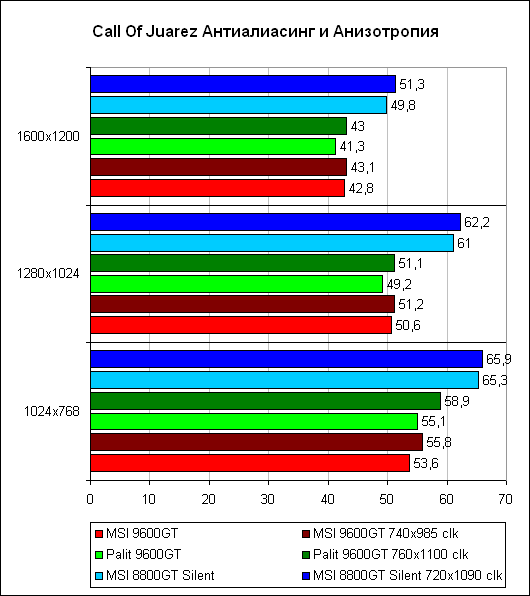

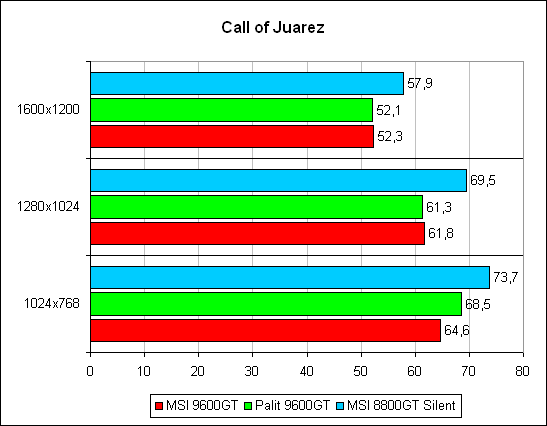

Ещё одна игра, где чувствуется преимущество GeForce 8800GT, правда, уже более скромное – на уровне 10%. Но при включении сглаживания и фильтрации эта разница увеличивается почти в два раза.

Тесты DirectX 10

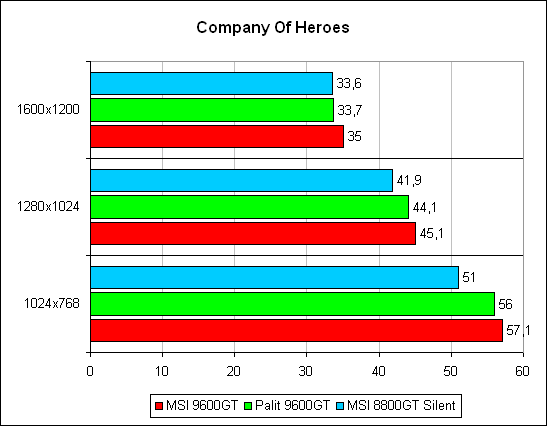

Довольно необычные результаты после двух предыдущих игр. Обе GeForce 9600GT обгоняют MSI NX8800GT Silent. При активации сглаживания более мощная карта отстаёт вообще чуть ли не до 30%. А PALIT 9600GT Sonic уверенно занимает место лидера с разгоном. Без разгона первое место принадлежит MSI N9600GT 512MB DDR3, у которой графическое ядро имеет более высокие частоты.

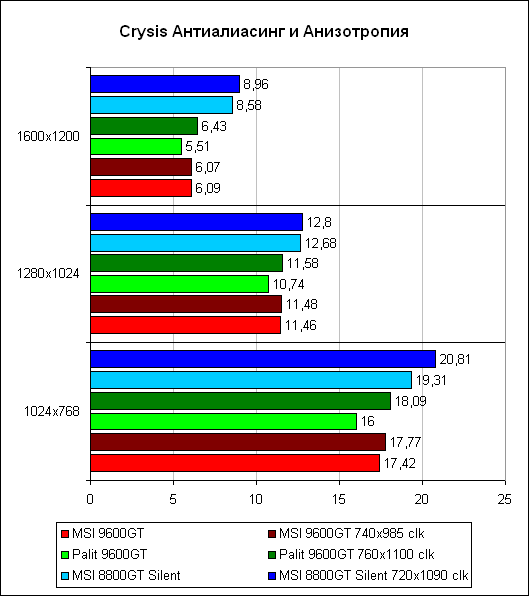

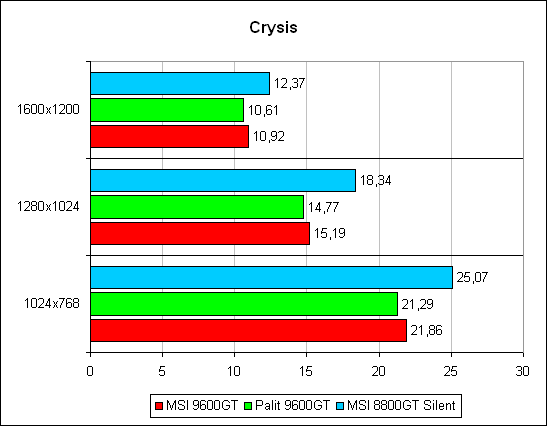

Расстановка сил в «Crysis» выглядит более адекватно. MSI NX8800GT Silent снова показывает более высокие результаты относительно GeForce 9600GT.

Вывод

По итогам наших тестов видно, что почти всегда GeForce 8800GT уверенно обгоняет новичков GeForce 9600GT. Но это и не удивительно, если вспомнить, что вычислительных блоков у данной видеокарты больше. Конкретный экземпляр MSI NX8800GT Silent отличается хорошей системой охлаждения, неплохим разгонным потенциалом и цену свою отрабатывает на все 100%.

Что же касается представителей новой серии, то они уступают совсем немного. Отставание от старшего «собрата» небольшое. В низких разрешениях результаты почти равны, но согласитесь, что при таком уровне производительности никто не будет играть в разрешении 1024х768 на данных видеокартах. Есть некоторые игры, где урезанное ядро G94 значительно уступает G92 на GeForce 8800GT (например – «F.E.A.R.»). Но в других приложениях новые видеокарты умудряются даже обгонять GeForce 8800GT. Хотя подобная ситуация в «Company of Heroes», скорее всего, обусловлена хорошей оптимизацией драйверов под новую серию. Возможно, что с обновлением драйверов под 8-ю серию производительность GeForce 8800GT в этой игре ощутимо вырастет. Также GeForce 9600GT могут похвастаться более низким энергопотреблением, меньше греются и, что самое главное, стоят значительно дешевле. Последнее обстоятельство делает их отличным выбором в данном ценовом сегменте.

Если вы не планируете заниматься разгоном, то из рассмотренных видеокарт можно рекомендовать MSI N9600GT 512MB DDR3. У этой карты отличная система охлаждения, а частоты значительно выше рекомендованных. PALIT 9600GT Sonic станет отличным решением для разгона – в этом плане её потенциал значительно выше, чем у модели от MSI. Видеоадаптер от PALIT может предложить богатый выбор внешних интерфейсов, да и наличие такого новомодного разъёма, как Display Port, будет совсем не лишним.

За высокую функциональность и отличный разгонный потенциал видеокарта PALIT 9600GT Sonic награждается знаком Ferra Approved

Автор: Александр Ушаков
