Глава 9. Слои

Свойства слоев

В обычном режиме все слои абсолютно прозрачны, в том смысле, что объекты, расположенные на различных слоях, визуально воспринимаются как элементы единой сцены. Вместе с тем, объект, находящийся на верхнем слое, заслоняет объекты, находящиеся в той же позиции на нижних слоях (рис. 9.1).

Вы всегда можете изменить порядок расположения слоев, а также редактировать объекты одного слоя независимо от элементов других слоев. Однако при необходимости можно выбрать одновременно объекты из разных слоев и работать с ними как с единым целым. Например, можно изменить их цвет или сгруппировать.

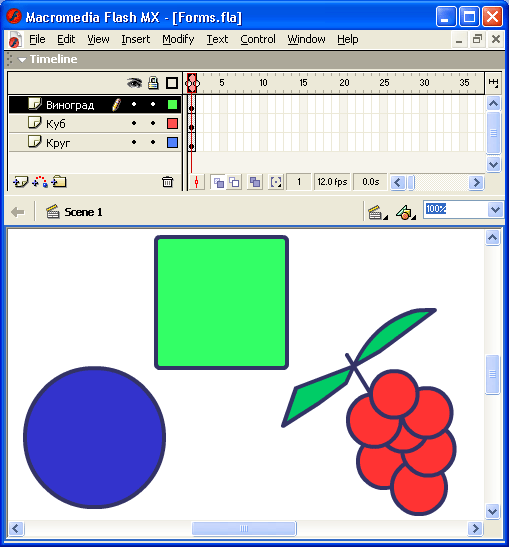

Рис. 9.1. Визуальное представление объектов, относящихся к разным слоям

Число слоев, которые вы можете создать, ограничено только объемом оперативной памяти вашего компьютера, и не влияет на размер файла публикуемого фильма. Для удобства работы со слоями в Flash MX реализована возможность хранения каждого набора взаимосвязанных слоев в отдельной папке слоев (Layer Folder).

Создание и удаление слоев

Для создания нового слоя требуется выполнить одно из следующих действий:

• в списке слоев на панели временной диаграммы щелкнуть правой кнопкой мыши на том слое, над которым вы хотите поместить новый; в контекстном меню выбрать команду Insert Layer (Вставить слой);
• в списке слоев на панели временной диаграммы выбрать слой, над которым вы хотите поместить новый, щелкнув на нем левой кнопкой мыши; щелкнуть кнопку Insert Layer, расположенную ниже списка слоев, слева (рис. 9.2).

Когда вы создаете новый слой, он появляется на столе над выбранным слоем; в списке слоев его имя также помещается над именем выбранного слоя. Добавленный слой автоматически становится активным слоем. Это означает, что создаваемый на столе объект будет принадлежать данному слою; при этом видимость нового объекта будет зависеть от расположения ранее созданных объектов других слоев (см. рис. 9.2).

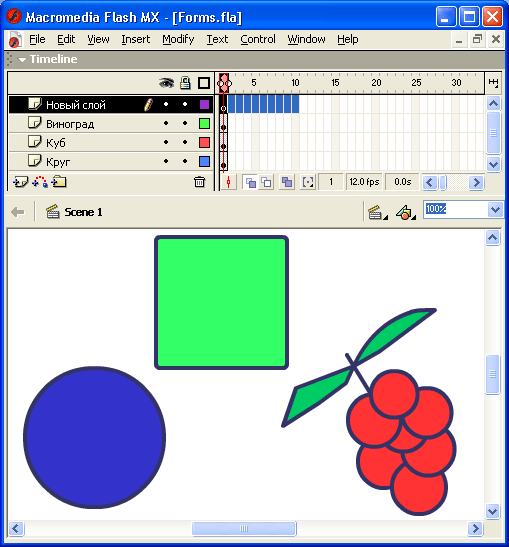

Рис. 9.2. Добавление нового слоя

По умолчанию новому слою присваивается имя Layer с указанием порядкового номера внутри сцены. Впоследствии это имя может быть заменено любым другим, поясняющим его предназначение (в том числе и с использованием кириллицы).

Для удаления слоя следует выполнить одно из следующих действий:

• в списке слоев на панели временной диаграммы щелкнуть правой кнопкой мыши на том слое, который вы хотите удалить; в контекстном меню выбрать команду Delete Layer (Удалить слой);
• в списке слоев на панели временной диаграммы выбрать удаляемый слой, щелкнув на нем левой кнопкой мыши; щелкнуть кнопку Delete Layer, расположенную ниже списка слоев, справа (см. рис. 9.2).

После удаления слоя активным становится слой, расположенный под ним.

Операции создания и удаления слоя можно отменить (как и многие другие), щелкнув на кнопке Undo (Отмена).

Создание и удаление папок слоев

Для создания папки слоев требуется выполнить одно из следующих действий:

• в списке слоев на панели временной диаграммы щелкнуть правой кнопкой мыши на любом слое; в контекстном меню выбрать команду Insert Folder (Вставить папку);
• в списке слоев на панели временной диаграммы выбрать любой слой, щелкнув на нем левой кнопкой мыши; щелкнуть кнопку Insert Layer Folder, расположенную, ниже списка слоев (см. рис. 9.2).

По умолчанию новой папке присваивается имя Folder с указанием порядкового номера внутри сцены. Впоследствии это имя может быть заменено любым другим, поясняющим ее предназначение (в том числе и с использованием кириллицы).

В отличие от слоев, для папки на временной диаграмме не отображается последовательность кадров (рис. 9.3).

Рис. 9.3. Создание папки слоев

Новая папка не содержит ни одного слоя. Чтобы поместить в папку какой-либо из существующих слоев, достаточно перетащить с помощью мыши строку с именем слоя на строку с именем папки. Все слои, включенные в папку, расположены в списке ниже ее. Кроме того, имена слоев папки смещаются вправо относительно имени папки. Например, на рис. 9.4 таким слоем является Layer 1.

Чтобы «вынуть» слой из папки, достаточно перетащить его в списке слоев выше строки с именем папки.

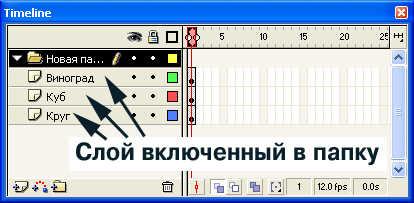

Рис. 9.4. Включение слоя в папку

При работе с папками следует учитывать, что они имеют чисто организаторские функции, и непосредственно не влияют на другие свойства слоев, в частности, на видимость объектов в разных слоях. Например, поместив в папку Folder 1 слой Layer 4, вы тем самым измените видимость объекта, расположенного на этом слое, только потому, что изменится его расположение в списке относительно других слоев (рис. 9.5).

Тем не менее, закрывая и открывая папку, вы можете управлять отображением входящих в нее слоев в списке временной диаграммы. При этом на столе объекты слоев остаются видимыми. Например, на рис. 9.6 показан вид окна Flash при закрытой папке Folder 1.

Еще одно достоинство в применении папок слоев состоит в том, что они позволяют быстро установить одни и те же значения атрибутов для всех включенных в папку слоев.

Разрешается создавать вложенные папки с неограниченным числом уровней вложенности.

Чтобы создать вложенную папку, необходимо:

1. В списке слоев на панели временной диаграммы щелкнуть правой кнопкой мыши на любом слое, входящем в папку более высокого уровня; в контекстном меню выбрать команду Insert Folder.

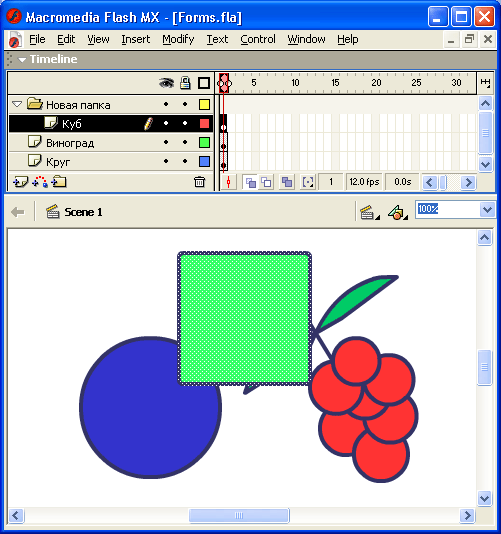

Рис. 9.5. Изменение содержимого папки

Рис. 9.6. Вид окна Flash при закрытой папке Folder 1

2. При необходимости переместить строку с именем созданной папки в новую позицию в пределах родительской папки.

При удалении папки удаляются также и входящие в нее слои, поэтому при попытке удаления папки Flash выводит на экран предупреждающее сообщение.

Для удаления папки следует выполнить одно из следующих действий:

• в списке слоев на панели временной диаграммы щелкнуть правой кнопкой мыши на имени папки, которую вы хотите удалить; в контекстном меню выбрать команду Delete Folder (Удалить папку);
• в списке слоев на панели временной диаграммы выбрать удаляемый слой, щелкнув на нем левой кнопкой мыши; щелкнуть кнопку Delete Layer, расположенную ниже списка слоев, справа (см. рис. 9.2).

Установка атрибутов слоя

Каждому слою может быть назначена некоторая совокупность атрибутов. Значения этих атрибутов отображаются в списке слоев в виде специальных значков (рис. 9.7).

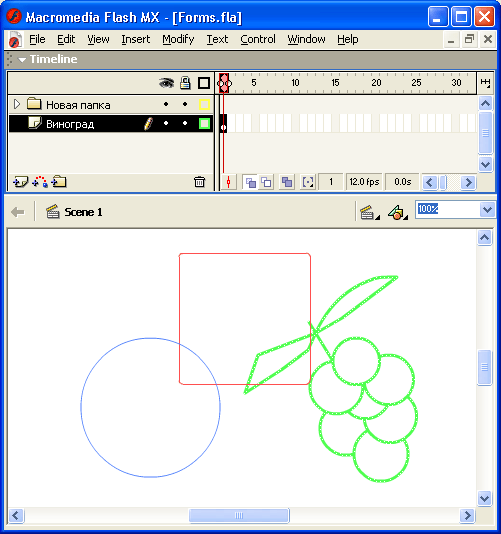

Рис. 9.7. Представление атрибутов слоев

Атрибутами слоя являются:

• уровень слоя - объекты самого верхнего слоя при воспроизведении фильма находятся как бы на переднем плане сцены и не заслоняются объектами нижележащих слоев; имя верхнего слоя является верхним и в списке;
• активность -на активном слое можно редактировать или создавать объекты, если для него не установлены атрибуты «скрыт» или «заблокирован»; активный слой отображается в списке инверсным цветом и помечается значком карандаша;
• видимость (Show/Hide — Показать/Скрыть) — объекты скрытого слоя (Hide) не видны на столе; такой слой помечается в списке красным крестом; на скрытом слое нельзя редактировать или создавать объекты, даже если он активен;
• блокировка (Locked/Unlocked — Заблокирован/Открыт) — на заблокированном слое нельзя редактировать или создавать объекты, даже если он активен; такой слой помечается в списке значком замка;
• контурность (Outlines) — объекты на контурном слое заменяются их контурами; включение такого режима позволяет видеть объекты, заслоненные объектами данного слоя (см. рис. 9.7); для контурного слоя можно дополнительно выбирать цвет контура его объектов, поскольку данный атрибут может быть установлен для нескольких слоев;
• ведущий/ведомый (Guide/Guided) - ведущий слой может использоваться в качестве шаблона при создании других слоев, а также для описания траектории движения объекта (подробнее этот вопрос будет рассмотрен ниже); ведущий слой не виден при воспроизведении фильма;
• маска/маскированный (Mask/masked) — использование слоя-маски позволяет динамически изменять видимость маскированных слоев, что обеспечивает интересные визуальные эффекты; (подробнее этот вопрос будет рассмотрен ниже).

Назначение слою требуемых атрибутов-может быть выполнено одним из следующих способов:

• с помощью команд контекстного меню, вызываемого щелчком правой кнопки мыши на имени слоя;
• с помощью трех кнопок установки атрибутов, расположенных выше списка слоев, справа (см. рис. 9.7); щелчок на любой из них приводит к установке соответствующего атрибута для всех слоев сцены;
• с помощью панели свойств слоя; чтобы ее открыть, следует дважды щелкнуть мышью на значке, расположенном левее имени слоя, либо выбрать в контекстном меню слоя пункт Properties.

В связи с последним вариантом следует отметить, что слой — это один из немногих объектов, для которого в Flash MX отсутствует собственный инспектор свойств. Поэтому установка атрибутов слоя выполняется с помощью диалогового окна Layer Properties. Оно имеет формат, достаточно традиционный для большинства Windows-приложений. В этом окне имеются следующие элементы управления (рис. 9.8):

• текстовое поле Name (Имя), предназначенное для ввода и/или редактирования имени слоя; по умолчанию создаваемым слоям присваиваются имена Layer I, Layer 2 и так далее; с целью повышения удобства работы вы можете назначить слою произвольное имя; Flash не препятствует использованию кириллицы в названиях слоев, что делает структуру фильма более понятной;

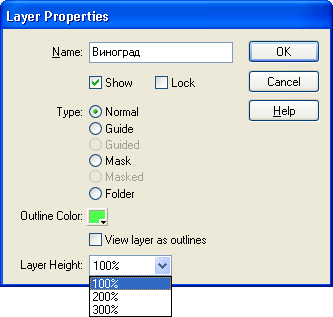

Рис. 9.8. Диалоговое окно Properties установки атрибутов слоя

• флажок Show (Показать), состояние которого определяет видимость слоя;
• флажок Lock (Блокировать), с помощью которого устанавливается соответствующее состояние слоя;
• группа переключателей Туре (Тип), позволяющих указать тип слоя:
  • Normal - обычный;
  • Guide — ведущий;
  • Guided — ведомый;
  • Mask —- маска;
  • Masked — маскированный;
  • Folder — папка;
• кнопка Outline Color (Цвет контура), щелчок на которой открывает окно палитры для выбора цвета контуров объектов слоя, если для него установлен вид «контурный»;
• флажок View layer as outlines (Отображать слой как контурный), с помощью которого можно установить/снять соответствующее свойство слоя;
• раскрывающийся список Layer Height (Высота слоя), предназначенный для указания высоты строки слоя на панели временной диаграммы (в том числе и высоты ячеек кадров); такая возможность может оказаться полезной для слоев, кадры которых содержат специальные значки (например, значок звукового символа); список содержит всего три варианта (100%, 200% и 300%).
