Viewpoint Experience Technology: трехмерный Интернет

Автор: Вадим Мурзагалин

Как развивается компьютерная графика? Нетрудно заметить, что, в первую очередь, усилия разработчиков направлены на воссоздание реального мира, который, как известно, трехмерен. Ведь двумерные компьютерные игры сейчас практически не выпускаются, мультфильмов с применением 3D моделей, напротив, становится все больше, не говоря уже о спецэффектах в кино. Только Интернет, в силу известных причин, пока что не особо балует нас присутствием в нем объемных изображений. Эта статья познакомит вас с технологией, обещающей положительные сдвиги в этом направлении. То, что трехмерная графика в Интернете - явление довольно редкое, обусловлено несколькими причинами. Во-первых, людей, владеющих сложными в силу своей природы редакторами 3D-графики, не так уж и много вообще. Во-вторых, дополнительное измерение делает файлы с таким содержимым весьма громоздкими, что неуместно для большинства пользователей, сидящих на соединении dial-up. Именно эта причина заставила разработчиков, имеющих отношение к созданию всемирной паутины, задуматься над новыми форматами, которые позволили бы уменьшить размеры файлов с трехмерной графикой до минимума, и в 1994 году, на первой международной конференции по Web была оглашена статья "Киберпространство", говорящая о необходимости внесения третьего измерения в интернет. Началась разработка языка VRML (Virtual Reality Modeling Language), который и должен был стать стандартом данных для представления объемной графики в Сети. Как обычно бывает, сначала столь нетривиальное явление вызвало некоторое оживление, публике хотелось испытать новые возможности, и в Интернете появились целые виртуальные города, где каждый мог выбрать или создать себе аватара (это модель, которой человек может управлять в киберпространстве) и жить в виртуальной реальности. Однако проблемы оставались. Файлы, хотя и были сравнительно компактными, но на низких скоростях передачи давали возможность пользователям в течение загрузки спокойно сходить на кухню и выпить чашечку-другую кофе. Кроме того, визуализация отставала от жизни и не удовлетворяла современным требованиям, что стало особенно заметно после выхода таких игр, как Half-Life и Unreal. Следовало задуматься над другим путем решения непростой задачи, и конкуренты VRML не заставили себя ждать. Удачную находку, о которой и идет речь в данной статье, сделала небезызвестная фирма MetaTools, позднее сменившая название название на MetaCreations, и, в конце концов, переименовавшаяся во Viewpoint (http://www.viewpoint.com/). В программе, которая получила имя Metastream, программисты MetaTools применили к трехмерным объектам технологию "streaming", напоминающую по принципу действия Progressive JPG, который, как известно, представляет собой поэтапное отображение картинки - сначала появляется грубое изображение, затем более точное и так далее. Такая практика хороша тем, что пользователь наглядно видит процесс загрузки и даже может управлять объектами, не дожидаясь полной загрузки.

Другой "фишкой" по рационализации процесса загрузки стал принцип "scalability", суть которого в следующем: изображение на машине пользователя улучшается до тех пор, пока это влияет на восприятие, то есть не превышает возможности монитора и видеокарты. Например, при разрешении 800 на 600 передавать на клиенсткую машину картинку размерами 1000 на 1000 смысла нет. Немаловажной деталью для приобретения популярности какого-либо программного средства визуализации для интернета является размер подключаемого к браузеру плагина. Здесь Viewpoint Media Player (VMP) является бесспорным рекордсменом: его основное "ядро" занимает 95 Кбайт, а дополнительные компоненты автоматически скачиваются по мере необходимости и "весят" от 60 до 250 Кбайт. Естественно, только этими особенностями преимущества Metastream перед другими аналогичными интернет-программами не заканчиваются. Напротив, их очень много, причем технология постоянно прогрессирует, приобретая все новые хитроумные "способности". Мы рассмотрим наиболее эффектные и полезные.

Многое в одном

Трехмерное моделирование

Интерактивность

Технология Viewpoint не соответствовала бы "духу Интернета" на все 100 процентов, не будь среди ее достоинств интерактивности. Сцена Viewpoint не является самозамкнутым пространством, и ее объекты могут взаимодействовать не только друг с другом, но и с элементами веб-страницы, в которую включена сцена. Связь может быть и обратной, то есть элементы страницы точно так же могут влиять на объекты внутри сцены, и это дает поистине великолепные возможности для внесения динамики в сайт. Например, можно реализовать трехмерные результаты голосования. Некоторые свойства объектов также могут изменяться динамически.

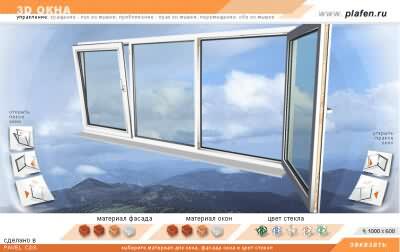

Коммерческое применение этому можно наблюдать на сайте www.plafen.ru: потенциальный покупатель может подобрать окно на свой вкус: ему дается возможность выбирать материал фасада, окна, цвет стекла, а также открывать или закрывать части окна и вертеть всю конструкцию, оценивая ее со всех сторон. Согласитесь, это гораздо удобнее и нагляднее, чем представлять все умозрительно.

Создаем Viewpoint-сцену

Все перечисления достоинств и особенностей останутся пустым звуком, пока их не опробуешь в действии. И теперь, когда вы кое-что узнали, самое время это сделать. Вам потребуются: какой-либо редактор трехмерной графики - например, 3DS MAX 4 - наиболее популярная программа среди отечественных "тридэшников"; редактор Viewpoint Scene Builder (он есть на прилагаемом к журналу диске); плагин VMP для браузера, чтобы можно было оценить результат своих трудов. Итак, начнем мы с 3DS MAX. Никаких сложностей бояться не стоит, ибо его миссия заключается лишь в том, чтобы экспортировать готовую модель в нужный нам формат. В нашем случае объектом экспорта является трехэкранный монитор - мечта любого "квакера", а вообще вы можете найти в интернете великое множество бесплатных моделей, в основном в формате 3ds, на любую тему. Посетите, например, сайт www.3dcafe.com. Коллекции моделей, уже заботливо переведенные непосредственно в формат Viewpoint, есть на сайтах www.viewpoint.com и www.viewpoint.ru. Перво-наперво мы импортируем модель в редактор (File/Import). Никаких изменений вносить не требуется, если, конечно, вы сами этого не захотите. Теперь экспортируем, причем не забудьте, что у вас должен быть установлен специальный плагин, который добавляет к возможным типам файлов Viewpoint (см. рис. 1).

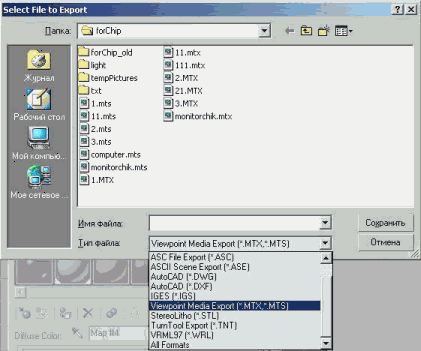

При установленном плагине в меню эскспорта появляется дополнительный тип файла

После того, как имя файла указано и нажата кнопка "Сохранить", перед нами появляется новое меню с настройками параметров будущей VET-сцены

.

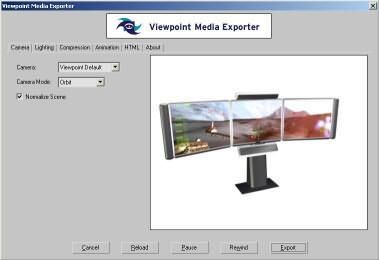

Плагин Viewpoint Media Exporter позволяет задать некоторые параметры сцены

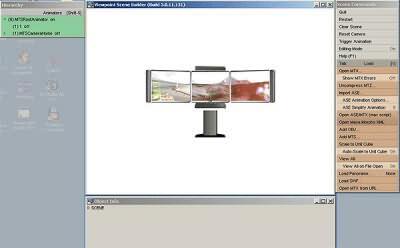

После того, как вы нажмете кнопку Export, на жестком диске появятся три новых файла: monitor.mtx, monitor.mts и monitor.html (при условии, что вы назвали сцену "monitor"). Уже сейчас можно проверить, что получилось из ваших стараний. Откройте файл monitor.html. Если все было сделано без ошибок и VMP установлен на компьютере, то в окне браузера появится тот самый трехстворчатый монитор, который можно повертеть и подвигать. Некоторые, конечно, могут остановиться на этом этапе, но люди с развитыми эстетическими потребностями наверняка захотят улушить внешний вид модели. Для них настала очередь запустить Viewpoint Scene Builder. В окне справа выбираем команду "Open MTX" и загружаем наш файл - monitor.mtx (рис. 4).

Scene Builder - бесплатно и сердито

Именно в этой программе мы добавим эффектности и реалистичности монитору. Для этого, во-первых, добавим тень. Нажмите клавишу "5" (не путать с F5), и на открывшейся вкладке "Global Parameters" нажимаем кнопку "Shadow".

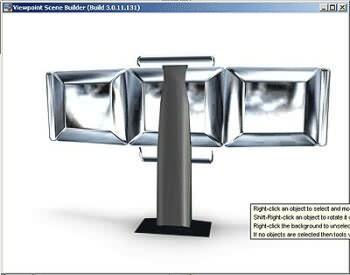

Теперь модель отбрасывает тень

Теперь разверните модель. Далее мы сделаем задние стенки трех экранов монитора блестящими с помощью карты освещения (LightMap). Приготовьте картинку, примерно как на рис. 7. Накладывание карты освещения делается путем Drag&Drop. Возьмите приготовленное изображение в проводнике и тащите прямо на нужный участок монитора, и, предварительно нажав кнопку CTRL, отпустите.

Карта освещения (LightMap) служит для создания иллюзии блестящей поверхности

Осталось сделать последнюю вещь: спозиционировать модель для публикации в Интернете. Загружая файл этой сцены, посетитель страницы увидит ее в том же положении, в котором вы ее сохраните в Viewpoint Scene Builder, поэтому постарайтесь найти наболее эффектный угол обзора. Все, что осталось теперь сделать - сохранить нашу работу. Нажмите клавишу "0" и кнопку "Save MTX" в окне справа. Сцена полностью готова - наслаждайтесь! В этом небольшом уроке была задействована самая малая часть возможностей VET; а их более эффективное применение ограничено только вашей фантазией. Обладатели цифровых фотокамер, например, при должном терпении могут воссоздать в трех измерениях свой рабочий кабинет и даже самих себя, добавив в сцену анимацию и интерактивные элементы, и это наверняка будет смотреться куда интереснее обычных фотографий, не правда ли?

P.S. - за что надо платить

Следует заметить, что, в отличие от, скажем, Flash, технология Viewpoint является условно-бесплатной. Суть этой "условной бесплатности" состоит в следующем. Все, что вы создадите, будет благополучно отображаться на мониторе вашего локального компьютера, но если вы выложите файл в Интернет, перед объектами будут появляться полупрозрачные надписи "www.viewpoint.com". Чтобы избавиться от них, необходим ключ - так называемый Broadcast Key. Однако не спешите огорчаться - если вы не извлекаете выгоды из использования технологии, то смело заказывайте этот ключ, и его вам выдадут абсолютно бесплатно. Если же Viewpoint применяется на сайте в коммерческих целях, то лицензия обойдется в $500 в год (это для России; западные же компании платят не менее $1500).
Задать любые вопросы по технологии, а также заказать лицензию можно и на российском сайте Viewpoint - http://www.viewpoint.ru/
