RAID-массив из винчестеров WD Raptor
Мы уже писали о технологии RAID, о ее плюсах и минусах. Эта статья тоже
коснется того, какие преимущества дает использование RAID. Если же вы
хотите узнать о RAID более подробно, прочитайте статью об этой технологии
на нашем сайте.
Сегодня мы рассмотрим жесткие диски Western Digital WD360GD Raptor. Это
винчестер с интерфейсом Serial ATA. Он обладает высокой скоростью вращения
- 10 тысяч оборотов/мин. Емкость диска 36 ГБ, но недостаток пространства с
лихвой компенсируется скоростью работы. Модель с емкостью 74 ГБ пока не
очень распространена. Как только я узнал, насколько быстр этот винчестер,
я поступил, как настоящий энтузиаст, купив два винчестера и объединив их в
RAID-массив. Прежде, чем мы рассмотрим результаты тестирования, давайте
немного остановимся на стандарте Serial ATA.
Стандарт Serial ATA (SATA)
Serial ATA - новый стандарт, который сейчас появляется в большинстве
материнских плат. Предлагая новые кабели для данных и для питания,
накопители SATA быстро завоевывают признание у компьютерных энтузиастов.
Новый кабель данных значительно меньше стандартного параллельного кабеля
ATA (PATA), что дает возможность немного уменьшить скопление проводов
внутри системного блока и улучшить циркуляцию воздуха. Пользователи
компьютеров малых размеров тоже предпочитают SATA за то, что провода
занимают меньше места. Кроме того, уходит в прошлое проблема с установкой
перемычек, так как теперь с помощью одного кабеля подключается только одно
устройство.
Кроме перечисленных выше достоинств, интерфейс SATA обладает и более
существенным - он позволяет передавать данные с большими скоростями.
Данные передаются последовательно, а не параллельно по многим каналам. На
сегодняшний день SATA обладает скоростью 150 MБ/с, что выше теоретического
максимума для стандарта ATA/133. Максимальная длина кабеля - 1 метр, что
вполне достаточно для любого внутреннего устройства.
Одно из самых больших преимуществ SATA - возможность "горячей замены"
благодаря специальной конструкции разъемов данных и питания. Они
разработаны так, чтобы контакт заземления всегда первым подключался и
последним отключался, допуская горячую замену без причудливых держателей
для накопителя. Некоторые модели оснащены стандартным разъемом питания, но
для возможностей горячей замены необходим специальный разъем питания
SATA.А некоторые устройства имеют разъемы и старого, и нового стандартов.
Большинство дисков SATA сегодня используют мост PATA-SATA и, за
исключением Seagate Barracuda V, не являются истинными SATA устройствами,
так как мост преобразует стандартный параллельный интерфейс (PATA) в
последовательный (SATA), а диск реально обладает интерфейсом PATA. Это
изменится в следующем поколении устройств SATA. Теперь, когда мы знаем,
что такое SATA, давайте взглянем на характеристики винчестера Raptor.
Western Digital Raptor
WD360GD обладает целым набором примечательных характеристик:
Емкость: 36,7 ГБ.
Пластины: 1.
Головки: 2.
Среднее время
доступа: 5.2 мс.
Скорость вращения: 10 000 об/мин.
Буфер: 8 МБ.
Гарантия: 5 лет.
Цена: $125.
Одно из самых привлекательных качеств этих винчестеров то, что они
поставляются с пятилетней гарантией. Это позиция компании Western Digital,
которая хочет показать, что эти диски ничем не уступают дискам SCSI для
рабочих станций, у которых пятилетняя гарантия - это норма.
Я очень удивился, когда узнал, что большая часть изготовителей решила
вернуться на шаг назад и предоставлять всего один год гарантии на свои
накопители. Не пошли на этот шаг только по отношению к SCSI дискам, а в
области обычных дисков исключением стала компания Samsung, обеспечивающая
свои диски трехлетней гарантией. Еще одно исключение - компания Western
Digital, но она предоставляет трехлетнюю гарантию только на OEM-версии
дисков, а коробочные версии поставляются с меньшим гарантийным сроком. Так
что, купить диск за 125$ да еще и с гарантийным сроком 5 лет, это большая
удача. Конечно, рассматриваемая модель далеко не самая большая на
сегодняшний день, но этого вполне достаточно для большинства рабочих
станций, особенно, когда используются сетевые устройства для хранения
данных и создания архивных копий. Следует упомянуть и компанию Maxtor.
Винчестеры этой марки с интерфейсом SATA тоже обеспечиваются трехлетней
гарантией.
Как вы увидите ниже, выбор именно винчестеров Raptor был не случайным,
а запланированным обновлением. Я решил перейти от четырех дискового
RAID-массива к двум массивам по два диска. В каждом массиве первый диск
будет использоваться для хранения данных, второй - для избыточной архивной
копии этих данных. В качестве загрузочного массива я использовал два диска
WD360GD Raptor в массиве RAID 0. Здесь разместились Windows 2000, MS
Office, Photoshop и несколько больших программ. Второй массив состоит из
двух WD1200JD 120ГБ SATA в массиве RAID 0. Этот RAID-массив (под
управлением контроллера Promise) хранит музыку в формате MP3, документы и
другие рабочие материалы. Здесь также хранятся маленькие программы и
утилиты, например, WinZip и различные программы и драйверы, которые
автоматически загружаются при загрузке Windows. Такое распределение
сделало мой компьютер очень быстрым и во время загрузки операционной
системы, и во время запуска различных программ. Ведь запускать Windows c
одного дискового массива, а программы - с другого, гораздо быстрее, чем
читать все из одного массива. Мы рассмотрим преимущества различных
конфигураций в одной из следующих статей.
Давайте посмотрим на диск. Начнем с его обратной стороны со всеми
разъемами:
Слева вы видите два разъема SATA: питание и данные (слева - питание,
справа - данные). Кроме того, вы видите, что накопитель сохранил
стандартный разъем питания. Лично я при подключении использовал старый
разъем питания, не добавляя лишних проводов. Мне не нужна возможность
горячей замены, так что особой необходимости в использовании нового
разъема у меня нет. Главное, ни в коем случае не подключайте оба разъема
питания одновременно, это может плохо закончится для винчестера.

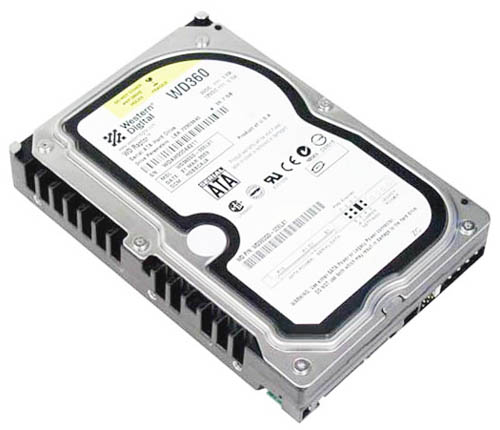

На этом снимке вы видите ребра на левой стороне накопителя, похожие на
вентиляционные отверстия по всей длине. Не волнуйтесь, винчестер не
выделяет очень много тепла. При длительной напряженной работе он
становится теплым, но это не критично. А если диск не очень загружен, то
он вообще остается холодным. У меня в компьютере установлено 4 накопителя,
и корпус охлаждается двумя вентиляторами Vantec Stealth. Этого вполне
достаточно для охлаждения компьютера. Так что, если ваш системный блок
нормально вентилируется, то за перегрев бояться нечего.
Тесты
WinBench99 Business Disk WinMark
WinBench99 High-End Disk WinMark
ATTO Tools Benchmark
HDTach
Параметры системы:
Интел Pentium 4 2.4C ГГц (HT)
Abit IS7
512 МБ Mushkin PC3500
DDR
GeForce4 MX
Контроллер Интел ICH5 SATA RAID на
плате
Контроллер Promise FastTrack S150 TX2Plus
Windows 2000 SP4
Несколько замечаний по поводу этих контроллеров, прежде, чем мы
перейдем к тестированию. Контроллер Интел поддерживает только RAID 0, в то
время, как Promise поддерживает еще и RAID 1, и RAID 1+0. Еще один плюс
карты Promise в том, что на ней есть разъемы PATA, позволяющие кроме двух
винчестеров SATA подключить два винчестера с параллельным интерфейсом. Вы
можете комбинировать в создаваемых массивах винчестеры с разными
интерфейсами, единственное, что производители делать не рекомендуют, -
объединять в массив RAID 1 пару винчестеров PATA. В такой конфигурации они
могут работать некорректно. Кроме того, я рекомендую обратить внимание на
контроллер Adaptec 1210SA, использующий микросхему от SiliconImage.
Карта Promise по своим возможностям создает довольно хорошее
впечатление, но карта, которую я тестировал, не давала возможности сделать
массив загрузочным. Чтобы получить эту возможность, вам придется купить
более дорогую модель карты. В инструкции к моей было сказано, что эта
возможность существует, но я не увидел ее в настройках BIOS карты.
WinBench
Сначала посмотрим на результаты WinBench. Этот тест позволяет
определить производительность системы. Кроме того, он позволяет вам
сохранять результаты.
Business Disk WinMark
Производительность
(больше-лучше)
|
| Promise RAID
| 46100
|
|
| Интел RAID
| 45400
|
|
| Promise с одним диском
| 13900
|
|
| Интел с одним диском
| 9490
|
|
High-End Disk WinMark
Производительность
(больше-лучше)
|
| Promise RAID
| 46100
|
|
| Интел RAID
| 45400
|
|
| Promise с одним диском
| 35000
|
|
| Интел с одним диском
| 34200
|
|
Как вы можете видеть, в конфигурации с одним приводом карта Promise
лидирует в тесте Business, но ситуация практически одинаковая в тесте
High-End. В тоже время, в RAID производительность очень близкая. Тест
Business явно показывает преимущество использования RAID 0, как видно из
диаграммы, результаты превосходят однодисковую конфигурацию более, чем в

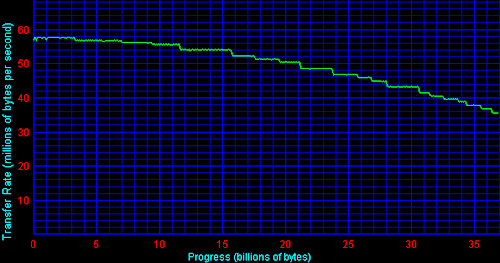

два раза. Вот так выглядят графики производительности WinBench :
Promise с одним диском
Интел с одним диском
Promise RAID
Интел RAID

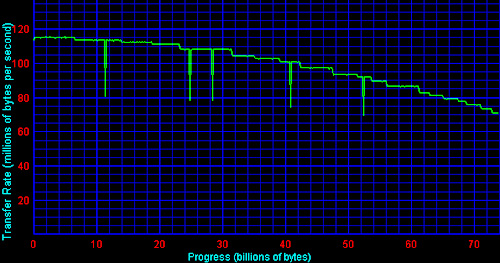

Графики WinBench показывают удвоение производительности при переходе на
RAID 0. Карта Promise показала немного более гладкие результаты в RAID,
чем контроллер Интел, у которого в нескольких местах на графике
значительно меньшие показатели. Это еще не повод делать какие-либо выводы,
но все же:
ATTO

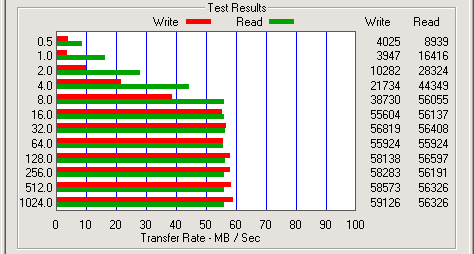

Интел с одним диском

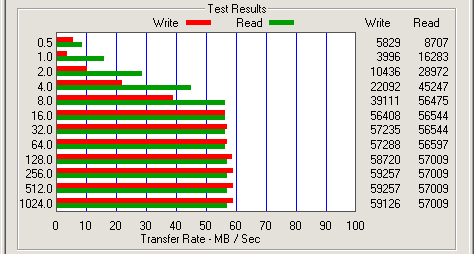

Promise с одним диском
Там, где WinBench показывает лучший результат у карты Promise, ATTO
говорит, что результаты почти одинаковые.

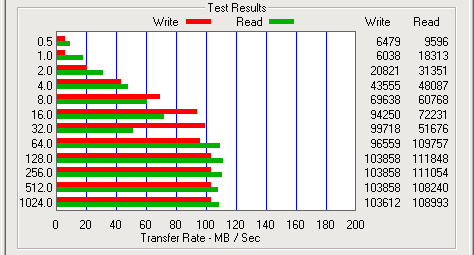

Интел RAID

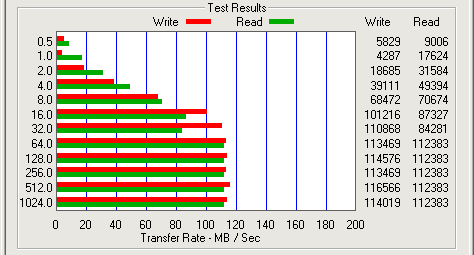

Promise RAID
Результаты RAID показывают более высокую скорость Интел, к тому же
результаты Promise немного хаотичны.
HDTach

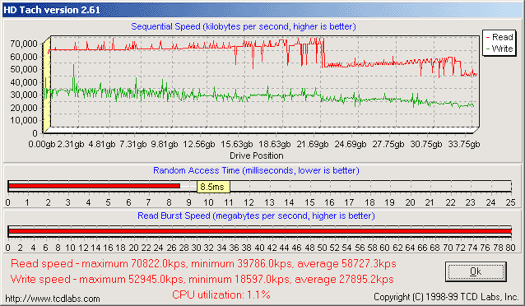

Интел с одним диском

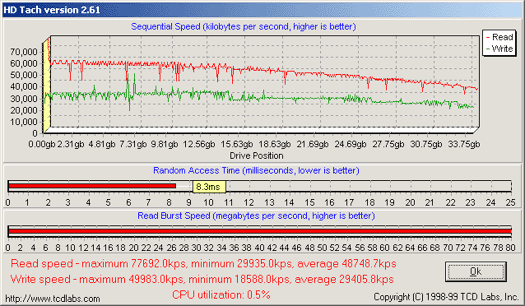

Promise с одним диском
HDTach показал немного странные результаты, вероятно, они не совсем
верны. Среднее время доступа 8,5 мс, а это значительно дольше, чем
разрекламированные 5,2 мс. Возможно, эта программа лучше измерит
производительность RAID-массивов?

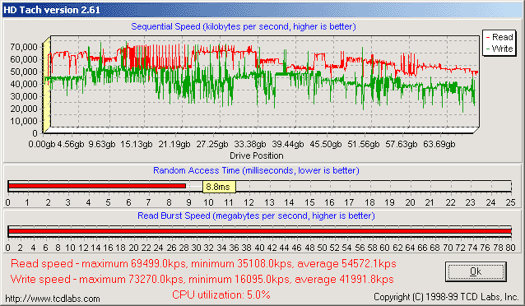

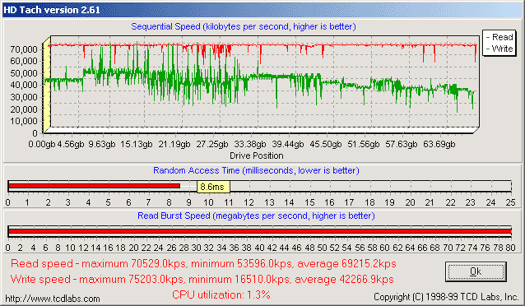

Интел RAID
Promise RAID
График доступа в таком же беспорядке, производительность RAID - прямая
линия. Очевидно, что HDTach просто не может корректно протестировать наш
накопитель, но мы все равно включили результаты, чтобы вы это видели.
Вывод
Винчестер WD360GD Raptor обладает хорошей производительностью в
одиночной конфигурации, а при использовании в массиве RAID 0
производительность заметно увеличивается. Скоро в руках энтузиастов
появятся версии объемом 74 ГБ, тогда можно будет создать загрузочный
массив RAID 0 емкостью 148 ГБ. Несомненно, этого достаточно для
использования любой операционной системы и большинства необходимых
программ.
WD360GD и WD740GD достаточно конкурентоспособны, особенно, с их
скоростью вращения 10000 об/мин и пятилетней гарантией. Накопители SCSI
все еще превосходят Raptor в производительных серверах, но Raptor является
отличным недорогим решением для высокопроизводительной рабочей станции. Я
работаю с разнообразным набором программ на своем компьютере - от
редактирования видео и звука до графического дизайна и проектирования.
Большей частью эти задачи требуют высокой производительности и от системы
в целом, и, естественно, от жесткого диска. Того, на что способен WD360GD,
мне сейчас полностью хватает для самых ресурсоемких задач.
Но не ожидайте, что Raptor всегда будет в первых рядах. Другие
производители, несомненно, обратят свое внимание и потенциал на эту
область и предложат свои достойные модели. Естественно, это хорошо - чем
жестче конкуренция, тем больше выбор и лучше возможности устройств. А
пока, если вы ищете быстрый, но недорогой накопитель для вашего
компьютера, обратите внимание на WD360GD и WD740GD.
Рекомендуем прочитать:
Толковый англо-русский словарь по RAID технологии
Ответы на вопросы по практической реализации RAID
Источник: Sudhian
Автор: Andrew Stiff
Перевод: Владимир Володин, www.tech.stolica.ru
|
