SMART - технология внутренней оценки состояния HDD

Сегодня, хотелось бы чуточку подробнее поговорить о вскользь упомянутой в предыдущей статье о критериях выбора винчестера технологии SMART, а также выяснить вопрос о появлении плохих секторов при проверке поверхности специальными программами и исчерпании резервной поверхности для их переназначения - вопросу, поднятому на форуме из прошлой статьи.

Для начала как всегда краткий исторический экскурс. Надежность жесткого диска (и любого устройства хранения в самом общем случае) всегда придается огромное значение. И дело отнюдь не в его стоимости, а в ценности той информации, которую он уносит с собой в мир иной, уходя из жизни сам, и в потерях прибыли, связанных с простоями при выходе из строя винчестеров, если речь идет о бизнес-пользователях, даже в том случае, если информация осталась. И вполне естественно, что о таких неприятных моментах хочется знать заранее. Даже обычные рассуждения на бытовом уровне подсказывают, что наблюдение за состоянием прибора в работе, может подсказать такие моменты. Осталось только каким-то образом реализовать это наблюдение в винчестере.

Впервые над этой задачей задумались инженеры голубого гиганта (IBM то бишь). И в 1995 году они предложили технологию, отслеживающую несколько критически важных параметров накопителя, и делающую попытки на основании собранных данных предсказать выход его из строя - Predictive Failure Analysis (PFA). Идею подхватила Compaq, которая чуть позже создала свою технологию - IntelliSafe. В разработке Compaq также поучаствовали Seagate, Quantum и Conner. Созданная ими технология также отслеживала ряд рабочих характеристик диска, сравнивала их с допустимым значением и рапортовала хост-системе в случае наличия опасности. Это был огромный шаг вперед если и не в повышении надежности винчестеров, то хотя бы в уменьшении риска потери информации при их использовании. Первые попытки оказались удачными, и показали необходимость дальнейшего развития технологии. Уже в объединении всех крупных производителей жестких дисков появилась технология S.M.A.R.T (Self Monitoring Analysing and Reporting Technology), базирующаяся на технологиях IntelliSafe и PFA (кстати говоря, PFA существует и поныне, как набор технологий для наблюдения и анализа за различными подсистемами серверов IBM, в том числе и дисковой подсистемой, причем наблюдение за последней базируется именно на технологии SMART).

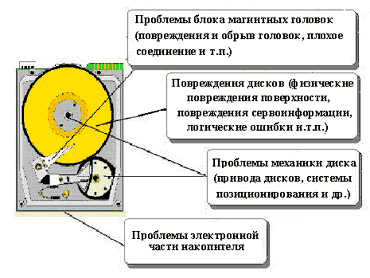

Итак, SMART - это технология внутренней оценки состояния диска, и механизм предсказания возможного выхода из строя жесткого диска. Важно отметить то, что технология в принципе не решает возникающих проблем (основные из них показаны на рисунке чуть ниже), она способна лишь предупредить об уже возникшей проблеме либо об ожидающейся в ближайшем времени.

При этом нужно также сказать, что технология не в состоянии предсказать абсолютно все возможные проблемы и это логично: выход электроники в результате скачка напряжения, порча головок и поверхности в результате удара и т.п. никакая технология предсказать не в силах. Предсказуемы лишь те проблемы, которые связаны с постепенным ухудшением каких-либо характеристик, равномерной деградацией каких либо компонент.

Этапы развития технологии
В своем развитии технология SMART прошла три этапа. В первом поколении было реализовано наблюдение небольшого числа параметров. Никаких самостоятельных действий накопителя не предусматривалось. Запуск осуществлялся только командами по интерфейсу. Спецификации описывающей стандарт полностью нет, и, следовательно, не было и нет и четкого предначертания, о том, какие именно параметры надлежит контролировать. Более того, их определение и определение допустимого уровня их снижения целиком и полностью предоставлялся производителям винчестеров (что естественно в силу того, что производителю виднее что именно надлежит контролировать данном его винчестере, ибо все винчестеры слишком различны). И программное обеспечение, по этой причине, написанное, как правило, сторонними фирмами, не было универсальным, и могло ошибочно рапортовать о предстоящем сбое (путаница возникала из-за того, что под одним и тем же идентификатором различные производители хранили значения различных параметров). Имело место большое число жалоб на то, что число случаев обнаружения пред сбойного состояния чрезвычайно мало (особенности человеческой природы: получать хочется все и сразу, жаловаться на внезапные отказы дисков до внедрения SAMRT в голову как-то никому не приходило). Ситуация усугубилась еще и тем, что в большинстве случаев не были выполнены минимально необходимые требования для функционирования SMART (об этом поговорим позже). Статистика говорит о том, что число предсказываемых сбоев было менее 20%. Технология на этом этапе была далека от совершенства, но являлась революционным шагом вперед.

О втором этапе развития SMART - SMART II известно также не много. В основном наблюдались те же проблемы, что и с первой. Нововведениями являлись возможность фоновой проверки поверхности, выполняемая диском в автоматическом режиме при простоях и ведение журналов ошибок, расширился список контролируемых параметров (снова же в зависимости от модели и производителя). Статистика говорит о том, что число предсказываемых сбоев достигло 50%.

Современный этап представлен технологией SMART III. На ней остановимся подробней, попытаемся разобраться в общих чертах как она работает, что и зачем в ней нужно.

Нам уже известно, что SMART производит наблюдение за основными характеристиками накопителя. Эти параметры называются атрибутами. Необходимые к мониторингу параметры определяются производителем. Каждый атрибут имеет какую-то величину - Value. Обычно изменяется в диапазоне от 0 до 100 (хотя может быть в диапазоне до 200 или до 255), ее величина - это надежность конкретного атрибута относительно некоторого его эталонного значения (определяется производителем). Высокое значение говорит об отсутствии изменений данного параметра или, в зависимости от значения, его медленном ухудшении. Низкое значение говорит о быстрой деградации или о возможном скором сбое, т.е. чем выше значение Value атрибута, тем лучше. Некоторыми программами мониторинга выводится значение Raw или Raw Value - это значение атрибута во внутреннем формате (который так же различен у дисков разных моделей и разных производителей), в том, в котором он хранится в накопителе. Для простого пользователя он малоинформативен, больший интерес представляет посчитанное из него значение Value. Для каждого атрибута производителем определяется минимальное возможное значение, при котором гарантируется безотказная работа накопителя - Threshold. При значении атрибута ниже величины Threshold очень вероятен сбой в работе или полный отказ. Осталось только добавить, что атрибуты бывают критически важными и некритически. Выход критически важного параметра за пределы Threshold фактический означает выход из строя, выход за переделы допустимых значений некритически важного параметра свидетельствует о наличии проблемы, но диск может сохранять свою работоспособность (хотя, возможно, с некоторым ухудшением некоторых характеристик: производительности например).

К наиболее часто наблюдаемым критически важным характеристикам относятся: Raw Read Error Rate - частота ошибок при чтении данных с диска, происхождение которых обусловлено аппаратной частью диска.

Spin Up Time - время раскрутки пакета дисков из состояния покоя до рабочей скорости. При расчете нормализованного значения (Value) практическое время сравнивается с некоторой эталонной величиной, установленной на заводе. Не ухудшающееся немаксимальное значение при Spin Up Retry Count Value = max (Raw равном 0) не говорит ни о чем плохом. Отличие времени от эталонного может быть вызвано рядом причин, например блок питания подкачал.

Spin Up Retry Count - число повторных попыток раскрутки дисков до рабочей скорости, в случае если первая попытка была неудачной. Ненулевое значение Raw (соответственно немаксимальное Value) свидетельствует о проблемах в механической части накопителя.

Seek Error Rate - частота ошибок при позиционировании блока головок. Высокое значение Raw свидетельствует о наличии проблем, которыми могут являться повреждение сервометок, чрезмерное термическое расширение дисков, механические проблемы в блоке позиционирования и др. Постоянное высокое значение Value говорит о том, что все хорошо.

Reallocated Sector Count - число операций переназначения секторов. SMART в современных способен произвести анализ сектора на стабильность работы 'на лету' и в случае признания его сбойным произвести его переназначение. Ниже мы поговорим об этом подробнее.

Из некритических, так сказать информационных атрибутов, обычно производят наблюдение за следующими:
