К сегодняшнему дню все без исключения разработчики оптических дисководов давно уже наладили выпуск приводов CD-ROM, способных cчитывать данные со скоростью 52х. Фактически, это конечный рубеж, который определяется прочностью материала, из которого изготавливаются диски - для работы на больших скоростях необходимо увеличивать частоту вращения "болванки", тем самым подвергая ее сверх-нагрузкам.

Поэтому, большинство разработчиков предпочитают довольствоваться скоростью считывания данных 52х, тем более, что ее с лихвой хватает для большинства задач. CD-ROM. Казалось бы - вот оно, совершенство... Наслаждайтесь скоростью, а если все же необходимо шагнуть дальше - вперед, к новым стандартам.

Ан нет, в нашем зависимом от механизмов мире технологическое совершенство недостижимо. Толку от того, что дисковод способен читать данные с максимально возможной скоростью? Означает ли это удобство и безопасность? Не будет ли привод, раскрутивший диск до 10000 оборотов в минуту, "реветь", как циркулярная пила? Выдержит ли диск предельные нагрузки, не разлетится ли он в мелкие осколки, навсегда лишив пользователя ценных данных и повредив привод? Ответы на эти вопросы мы попытались дать в этой статье, исследовав на практике способность различных приводов работать с дефектными оптическими дисками.

Рвутся все?

Как показывают результаты опроса, проведенного на нашем сайте, многие пользователи сталкивались с проблемами разрывов дисков в приводах. Некоторые - даже неоднократно. Причем "погибали" самые разные диски - и штампованные пиратские, и записанные болванки, и диски с драйверами. Пожалуй, меньше всего страдают аудиодиски, да и то лишь потому, что эксплуатируются они на минимальных скоростях. Впрочем, при использовании цифрового режима проигрывания, и аудиодиск рискует оказаться разорванным или поцарапанным.

Известно ли разработчикам о разрушительных слабостях оптических приводов? Разумеется, известно - поток жалоб поступает как от пользователей, так и от сборщиков и интеграторов. Можно только представить себе суммы ущерба, который нанесет компании привод, от раза к разу повреждающий диски. А как поступить компании-сборщику, которая имела неосторожность установить подобный привод в сотни проданных компьютеров? А как выправить имидж компании, за которой укрепится "слава" разработчика неблагонадежных приводов?

Разумеется, для предотвращения катастрофических событий в приводах CD-ROM предпринимаются активные меры. Каждый на своем уровне пытается придумать способы, чтобы уберечь диски и дисководы. Разработчики изобретают системы автобалансировки, сборщики "насильно" ограничивают скорость чтения дисков, конечные пользователи используют специальные утилиты, наподобие CD Slow, чтобы "затормозить" привод. Правда при этом в жертву надежности приносится главное технологическое достижение - скорость. Оказывается, сохранность данных все же важнее.

Катастрофические сценарии

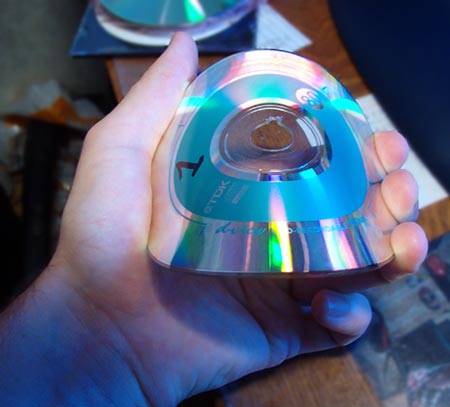

Каким же образом происходит повреждение диска? Существуют два общепринятых сценария. Согласно первому, микроповреждения, которые образующиеся на внутреннем радиусе диска при неаккуратном обращении, на высоких скоростях трансформируются в трещины, и в итоге диск разрывает на мелкие кусочки. Согласно второму сценарию, плохо сбалансированные диски срывает с оси вследствие перегрузки и они либо разрываются от удара о стенки привода, либо рабочая поверхность царапается о те же стенки. А дисбаланс может быть вызван самыми разными причинами - от банально плохого качества "болванки", до излишнего рвения пиратов, нанесших слишком толстый слой полиграфической краски.

Впрочем, у нас есть серьезные основания сомневаться в реальности первого сценария. На бумаге все выглядит правдоподобно. Действительно, вследствие неаккуратного обращения с диском на внутреннем радиусе образуются микротрещины, возникает механическое натяжение. Центробежная сила, возникающая при вращении диска, провоцирует развитие дефектов, образуется скол и диск разлетается на части. Кроме того, самого пристального внимания заслуживают диски с дисбалансом. Проведя несложные вычисления, можно установить, что, например, 1 грамм "лишнего веса" приводит к перегрузу, эквивалентному 137 Ньютонам - именно такова величина центробежной силы, возникающей на скорости 10000 об/мин.

Несбалансированный диск в высокоскоростном приводе - опасная штука. Он может вызывать самые разные эффекты - от обычного жужжания и "визга" привода, до вывода из строя несущей оси. А что если такой диск, сорвавшись во время работы с оси, ударится о стенки и разлетится вдребезги, повредив внутренние модули привода? Такой сценарий вполне возможен. Более того, многие пользователи не раз сталкивались с подобными проблемами.

Crash-тест

Целью нашего тестирования было исследование безопасности использования дефектных дисков в приводах разных разработчиков. Иными словами, мы постарались на практике исследовать, как те или оптические дисководы ведут себе в критических ситуациях, как и когда происходят повреждения дисков. Для исследования были отобраны 52x приводы ведущих производителей, которые можно свободно купить в Киеве:

1. AOPEN 952E/AKV
2. ASUS CD-S520/A
3. Benq 52MAX 652A (V52B4)
4. BTC F563E
5. LG GCR-8520B
6. NEC CD-3002A/MXL
7. Samsung SC-152A
8. SONY CDU5221
9. TEAC CD-552E

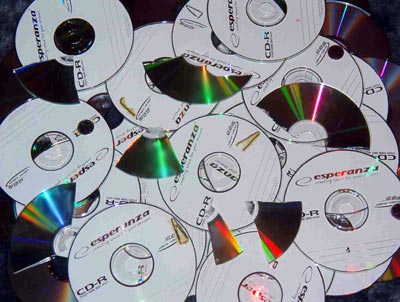

Испытания проводились в два этапа. Вначале тестировалась работа приводов с дисками, имеющими дефект на внутреннем радиусе. Для этого использовались дешевые "почти-noname" болванки Esperanza и фирменные диски ATI с драйверами. С помощью "фирменных кусачек COMPOSTER'а" на внутренний радиус преднамеренно были нанесены в достаточной степени идентичные трещины.

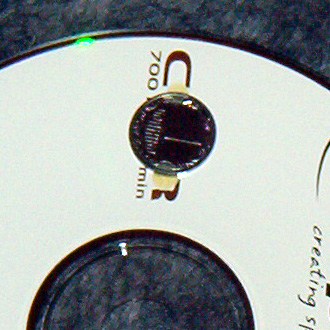

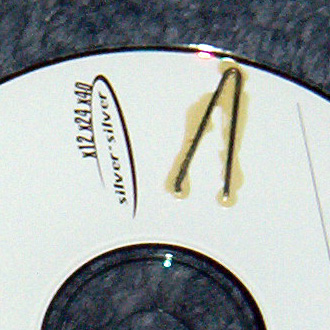

Второй этап предусматривал создание искусственного дисбаланса (к слову, болванки Esperanza и без этого не отличаются хорошей сбалансированностью). Мы изготовили два типа несбалансированных носителей - с наклеенными на край металлической скрепкой (малый перегруз) и монетой (большой перегруз). Диски с разными дефектами поочередно вставлялись в разные приводы. Чтобы избежать влияния развивающихся дефектов на результат, каждый раз использовался новый носитель.

Диски вычитывались с помощью программы Nero CD Speed. Также мы пытались скопировать данные с дисков на жесткий диск с помощью Windows Explorer'а. В среднем, каждый носитель проводил в приводе около 30 минут. Некоторые диски подверглись также "пыткам с пристрастием", длившимся несколько часов.

Дефект на внутреннем радиусе

Главная неожиданность - вопреки всем ожиданиям ни один из дисков так ни разу и не разорвался ни в одном из приводов. Даже с множественными повреждениями диски оставались целы, несмотря на все старания своих "тестировщиков-мучителей". Сюрпризы ожидали нас уже в самом начале подготовки тестирования. Не такая уж и простая эта задача - нанести трещину на диск. Оказалось, что подавляющее большинство штампованных дисков и болванок изготавливается сегодня из пластичного материала, в котором трещины просто-напросто не образуются. Не возникает и механического натяжения. Более того, даже искусственно созданные дефекты не развиваются в катастрофические трещины при вращении диска в приводе CD-ROM.

Не верите? Проверьте - попробуйте нанести трещину на внутренний радиус диска. Можете взять кусачки, ножницы, щипцы, другие "инквизиторские" инструменты. Дерзайте и убедитесь, что вместо ожидаемых трещин на диске образуются пластичные вмятины, растяжения: Материал дисков, оказывается, совсем не хрупкий, наоборот - он пластичный и эластичный, легко поддающийся неупругим деформациям. В ходе подготовки материала мы исследовали десятки разных дисков. Среди них были и пиратские штамповки, и пиратские же "фильмы по 6 гривен", продающиеся на каждом углу, и разнообразные болванки, дорогие и дешевые. В итоге, лишь один диск - им оказался аудио-компакт 5-летней давности - "оправдал" ожидания. Он оказался хрупким, и "честно" треснул при первой же попытке деформации. Все остальные диски, без исключения, были выполнены из материала разной степени эластичности, на который практически невозможно нанести трещину. В то же время те надрезы (именно надрезы, а не трещины), которые удавалось создать, так и не развились в нечто более серьезное и не привели к катастрофическому разрыву диска в приводе даже после многочасовых испытаний.

В своих исследованиях мы дошли даже до того, что пытались создать "благоприятные" условия для естественной трещины. Термический нагрев не помог - диск стал еще более пластичным. Не помогло и охлаждение до -20 градусов по Цельсию: диск не потерял своих пластичных свойств. Здесь помог бы разве что жидкий азот... Но в таких условиях диски едва ли эксплуатируются.

Таким образом, мы возьмем на себя смелость утверждать, что в подавляющем большинстве случаев микротрещины и дефекты, по крайней мере, не являются первопричиной повреждения. Безусловно, любые повреждения увеличивают вероятность фатального сценария, однако обвинять в разрывах только лишь трещины мы бы не решились.

Макроповреждения внутреннего радиуса могут явиться, тем не менее, причиной срыва диска с оси. В этом случае вероятность потери данных довольно велика - поверхность диска царапается, причем на ней образуются наиболее неприятные концентрические окружности.

Дисбаланс

Как уже отмечалось выше, опыты с дисбалансом проводились в два этапа - с "малым" и "большим" перегрузами. Расчет был прост - разделить приводы на категории, выделив модели, способные справиться со значительными перегрузами от приводов, работающих лишь при небольших дефектах балансировки.

AOPEN 952E/AKV
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да, выдвижные
Поддерживаемые скорости: 14х, 24x, 52х
Поддерживаемые форматы: CD-R, CD-RW, Video CD, CD Text, CD+G

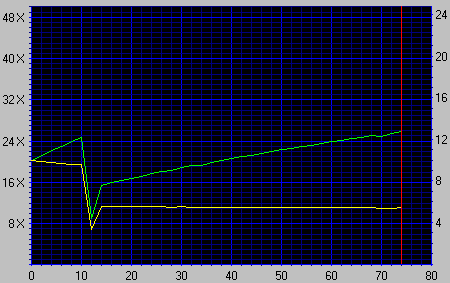

• Тест с диском со скрепкой начал очень уверенно. После споткнулся на короткое время, но восстановился, и дальнейшее чтение, хоть и на пониженных скоростях, прошло успешно.


• Тихо и мирно отказался прочитать болванку с копейкой.

ASUS CD-S520/A
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Размер буфера: 128 Кб
Поддерживаемые скорости: от 4х до 52х, с шагом 1х
Поддерживаемые форматы: CD-R, CD-RW, Video CD, CD Text, CD+G, C2 Error

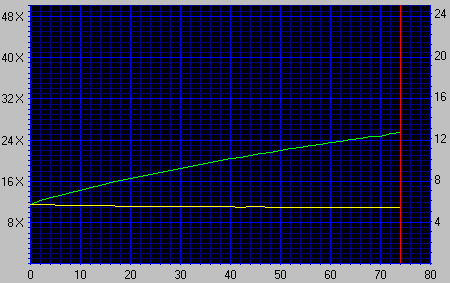

• Тест диска со скрепкой прошел ровно, практически бесшумно. Отсутствовали сбои, повторные попытки считывания и т.п. - график можно считать едва ли не идеальным, как если бы дисбаланса и не было, а привод просто работал на пониженной скорости.


• Тест с копейкой прошел хуже. Диск так и не определился. Привод предпринимал шумные попытки, гудел, но успехом эти действия так и не увенчались.

ASUS CD-S520/A - единственный привод, продемонстрировавший ровный график при чтении диска со скрепкой. Также он может похвастаться наиболее широким выбором скоростей чтения.

Отметим также, что ASUS CD-S520/A поставляется в retail-упаковке. Внутри коробки - руководство по эксплуатации, звуковой кабель, компакт диск с драйвером и: 4 винта, чтобы прикрутить привод к корпусу.

Benq 52MAX 652A (V52B4)
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Поддерживаемые скорости: 14х, 24х, 40х, 52х
Размер буфера: 128 Кб
Поддерживаемые форматы: CD-R, CD-RW, Video CD

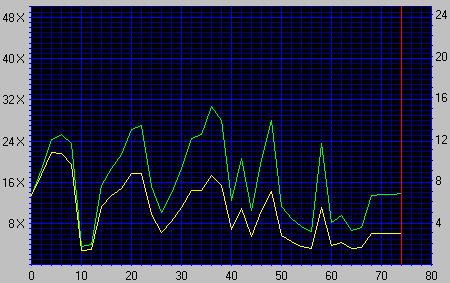

• Тест со скрепкой проходил очень долго, постоянно сбиваясь. Но, тем не менее, до финиша дошел.


• С копейкой... ужас! Диск так и не прочитал, системный блок просто ходуном ходил. Но это еще полбеды. Напрочь отказался выдавать диск, на нажатие кнопки "Eject" не реагировал. Пришлось перезагружать компьютер. После теста "болванка" оказалась сильно поцарапанной, и данные на ней были утеряны.

К неоспоримым достоинствам этого привода стоит отнести сравнительно бесшумный механизм выдвижения каретки.

BTC F563E
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Размер буфера: 128 Кб
Поддерживаемые скорости: 52х; программное изменение скорости не поддерживается
Поддерживаемые форматы: CD-R, CD-RW, Video CD

• При выполнении теста со скрепкой споткнулся на первом же этапе.
• Диск с копейкой не определился.

LG GCR-8520B
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: желтый
Держатели диска для работы в вертикальном положении: да
Поддерживаемые скорости: 52x, 40х
Размер буфера: 128 Кб
Поддерживаемые форматы: CD-R, CD-RW, Video CD

• Носитель со скрепкой читать отказался. Привод не смог выдать даже оглавление диска.
• Диск с копейкой не определился, привод и не пытался опознать его.

NEC CD-3002A/MXL
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Поддерживаемые скорости: 52x, 40х
Поддерживаемые форматы: CD-R, CD-RW, Video CD, C2 Errors

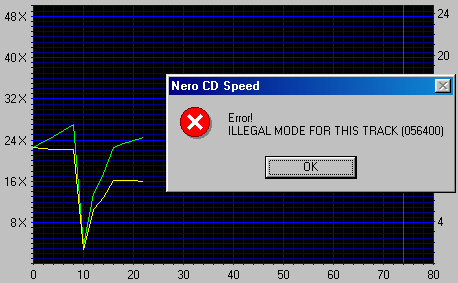

• В тесте со скрепкой до финиша не дошел. Во время чтения поврежденного диска сильно шумел.


• Диск с копейкой не определился. Привод не предпринимал никаких попыток его прочесть.

Samsung SC-152A
Кнопка Stop/Next Track на передней панели: нет
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Размер буфера: 128 Кб
Поддерживаемые скорости: 52х, 40х, 24х, 4х
Поддерживаемые форматы: CD-R, CD-RW, Video CD, CD+G

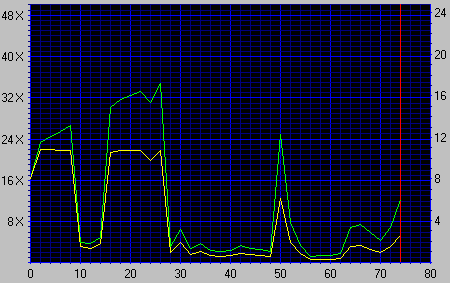

• Тест со скрепкой начал очень уверенно, но через некоторое время "споткнулся". Дальнейшее чтение проходило преимущественно на пониженных скоростях. Постоянно пытался разогнать диск (хоть и безрезультатно). Тем не менее, тест прошел.


• Один из двух выполнивших тест с монетой. Сумел распознать и прочесть диск, начал сессию копирования (которая завершилась неудачно после нескольких попыток).

По утверждению разработчика, привод поддерживает фирменные технологии DVA (Dynamic Vibration Absorber), уменьшающую шум и вибрацию, и ABS (Automatic Ball Balancing System), уменьшающую вибрацию. Возможно, именно благодаря этим технологиям привод оказался среди лучших в чтении разбалансированных дисков.

SONY CDU5221
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Размер буфера: 128 Кб
Поддерживаемые скорости: 52х, 40х, 32х, 24х, 8х, 4х
Поддерживаемые форматы: CD-R, CD-RW, Video CD

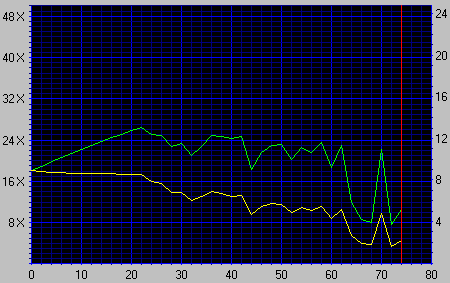

• Тест со скрепкой привод прошел довольно уверенно, ни разу даже не упал до минимальной скорости. К сожалению, до конца теста дойти не смог - сбился на самом финише. Тем не менее, заслуживает положительных отзывов.


• Подобно приводу Samsung SC-152A, болванку с копейкой определил, но сессию записи содержимого на HDD продолжать отказался

Несмотря на то, что привод позиционируется как 52х-модель, максимальная скорость чтения оказалась равной 40х. Что это - умысел или недосмотр? Или же все дело в прошивке - как известно, скорости чтения задаются на уровне firmware. Кто знает - может с другими ее версиями SONY CDU5221 все же сможет выйти на штатную скорость?

Уже после публикации статьи благодаря внимательности наших читателей выяснилось, что на самом деле SONY специально ограничивает скорость чтения дисков. Для того, чтобы перевести привод в boosted-режим со скоростью чтения 52х, необходимо нажать и удерживать в течение 5 секунд кнопку Eject. Таким довольно оригинальным способом разработчик старается уберечь пользователей от разрывов. Обидно только, что в OEM-варианте поставки "бумажка", на которой рассказывается об этой возможности, зачастую отсутствует. Впрочем, в retial-варианте в руководстве пользователя сказано, как активировать boosted-режим.

Кстати, дизайн корпуса SONY CDU5221как две капли воды похож на дизайн BTC, что наводит на определенные размышления относительно того, кто является OEM-партнером SONY ;-)

TEAC CD-552E
Кнопка Stop/Next Track на передней панели: да
Цвет индикатора: зеленый
Держатели диска для работы в вертикальном положении: да
Размер буфера: 128 Кб
Поддерживаемые скорости: 52х, 32х, 24х, 4х
Поддерживаемые форматы: CD-R, CD-RW, Video CD, CD Text, C2 Errors

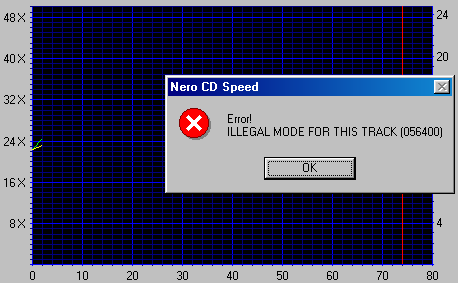

• Тест со скрепкой начал, разогнал диск и спустя несколько секунд решил не продолжать.


• Диск с копейкой не прочитал. Привод предпринял несколько попыток опознать носитель и умолк.

Увы, TEAC CD-552E является ярким примером того, как одним продуктом можно испортить многолетнюю репутацию. Мало того, что в тестах этот привод никак себя не проявил. Он оказался еще и самым шумным из тестируемых - проводя тесты со скрепкой мы серьезно рисковали разбудить соседей. По уровню шума во время испытаний TEAC CD-552E комната скорее напоминала столярный цех.

Выводы

Для начала поговорим о приводах. По результатам тестирования можно выделить три группы оптических дисководов:

1. К первой категории относятся приводы AOPEN 952E/AKV, ASUS CD-S520/A и Samsung SC-152A (перечислены в алфавитном порядке). Эти модели справились с чтением дисков с малым дисбалансом, причем ASUS прошел этот тест великолепно. Привод Samsung SC-152A заслуживает самой лестной похвалы за то, что более-менее успешно пытался считать данные с диска с монетой.
   • Чуть-чуть не дотянул до первой категории привод SONY CDU5221, который cправился с диском с монетой и практически выполнил тест со скрепкой. Однако, по умолчанию он отказался работать на заявленной скорости 52х. Его максимальная скорость в обычном, не-boosted режиме - 40х.
2. Ко второй категории можно отнести приводы Benq 52MAX 652A (V52B4), NEC CD-3002A/MXL, TEAC CD-552E, которые с разной степью успеха пытались справиться с диском со скрепкой. Отдельных слов заслуживает Benq 52MAX 652A, оставивший противоречивые впечатления - успешно прочитав диск со скрепкой, полностью завалил тест с монетой.
3. Наконец, к третьей категории относятся приводы BTC F563E и LG GCR-8520B, которые так и не справились ни с одним из тестов дисбалансом.

Теперь рассмотрим подробнее болванки. Не сочтите за занудство, но мы позволим себе снова разбить выводы на пункты:

1. Разрывы дисков вызываются целым комплексом причин и в общем имеют непредсказуемый характер. Разрыв может быть вызван множественными повреждениями внутреннего радиуса дисков на фоне значительного дисбаланса и возможных повреждений поверхности. С той или иной вероятностью диск может быть разорван практически в любом высокоскоростном приводе. При этом наибольшая вероятность разрыва возникает при использовании штампованных дисков, выпущенных несколько лет назад.
2. Срыв диска с оси и дальнейшее его повреждение может быть вызвано даже небольшим дисбалансом. Этот эффект может возникнуть с самыми разными дисками - как с болванками, так и со штампованными дисками практически в любых высокоскоростных приводах.

Наиболее действенный способ избежать повреждения дисков - использовать утилиты, понижающие скорость чтения. Настоятельно рекомендуется понижать скорость при использовании заведомо поврежденных дисков. Если привод необычно "жужжит", дребезжит, вибрирует - это первый признак того, что в нем находится некачественный диск. В Интернете доступно множество бесплатных утилит, ограничивающих скорость привода - каждый сможет выбрать по вкусу. Главное, чтобы привод поддерживал разные скорости работы.

Автор: Евгений Бобруйко, Сергей Толокунский
