Ноутбуки ASUS с дискретной графикой ATI Mobility Radeon X600 и X700

Сегодня все чаще появляются ноутбуки, способные заменить громоздкий и малотранспортабельный Персональный Компьютер, обладающие лучшими коммуникационными возможностями и не отстающими в производительности. К сожалению, пока далеко не все из них будет легко ежедневно носить по городу, особенно в общественном транспорте. Основной проблемой, несмотря на все инженерные изыскания, является вес. Казалось бы, судя из спецификации 2,5 - 3 кг не так уж и много. Но не забывайте, что ноутбук придется нести в сумке, зачастую с блоком питания, дисками, документацией и другими личными вещами, а это обычно удваивает вес ручной клади. Хотя, при наличии личного транспорта, все эти проблемы улетучиваются - бросил в салон и хоть на край света. И даже если проблема с транспортировкой уже не такая большая, то есть еще один интересный аспект - действительно ли современный ноутбук способен заменить большой системный блок? Заинтересовавшись этим вопросом, мы взяли два доступных ноутбука ASUS из серий "Для дома и офиса"- V6 и M6 с дискретной графикой (модели V6X00V и M6Q00VA) и решили, обратить в первую очередь внимание на их производительность.

Выбор именно этих моделей, обусловлен двумя факторами. Во-первых, это не самые дорогие системы, т.е. они доступны широким массам. Во-вторых, с подробным описанием внешности и эргономики ноутбуков этих серий, можно ознакомиться в других наших материалах (M6S00NE и V6000V), т.е. на этом мы не будем долго останавливаться и быстрее перейдем к тестам. И так, короткий экскурс в комплектацию, эргономику и технические характеристики подопытных.

Технические характеристики:

Комплект поставки:

1. Блок питания (19В, 3,42А);
2. Шнур для блока питания;
3. Шнур RJ11 (для модема);
4. Оптическая мышь Logitech с удлинителем USB;
5. Руководство пользователя на русском языке;
6. Компакт диск с драйверами;
7. Компакт диски: Nero Burning ROM, Power Director , ASUS DVD, Medi@Show;
8. Компакт диск ASUS Recovery (2шт);
9. Литий-ионная батарея на 4800 мАч;
10. Чехол для ноутбука;
11. Сумка нейлоновая для транспортировки ноутбука.

Внешний вид и эргономика

Внешне очень привлекательный, изящный и визуально тонкий ноутбук. Имеет запоминающуюся строгую черно-серо-серебристую расцветку. Все поверхности матовые, очень приятные на ощупь, а главное, не скользкие, что позволяет его более уверенно держать в руках, не оставляя некрасивых отпечатков. Корпус выполнен из легкого металлического сплава, что придает конструкции прочности. На верхнюю крышку, вынесены четыре оригинальных светодиодных индикатора ярко-голубого цвета (питание сеть или батарея, Bluetooth, Wi-Fi), остальная индикация спрятана внутри.

На левой панели расположен: оптический привод DVD-Multi, слот PCMCIA, инфракрасный порт, разъем IEEE 1394, разъем подключения внешнего монитора и гнездо замка безопасности Kensington.

Справа находятся четыре порта: USB 2.0, кард-ридер Ricosh, аудиоразъемы для подключения наушников и микрофона (если не удовлетворяет качество встроенного), а также гнезда RJ-11 и RJ-45 для подключения модема и проводной сети. Здесь же подключается и адаптер питания.

На передней и задней панелях корпуса никаких разъемов нет. Это очень удобно при работе дома или в офисе, но не всегда обрадует в дороге, так как именно за боковые панели чаще всего и держат ноутбук. Правда, в дороге не так часто приходится пользоваться проводными интерфейсами или подключать другие устройства.

Ноутбук имеет полноразмерную клавиатуру. На черные клавиши нанесены кроме английских и русские буквы. Никаких претензий к расположению буквенных, цифровых и управляющих клавиш не возникло. Нажимаются они очень легко, почти беззвучно. TouchPad, имеющий полосу прокрутки, обладает достаточной чувствительностью, а области вокруг него служат отличной подставкой для кистей рук.

Экран, имеющий небольшую черную окантовку, имеет стандартное соотношение сторон 4:3, но нестандартное разрешение 1400х1050. При таком большом разрешении некоторые элементы кажутся мелковатыми, да и для комфортной работы пришлось увеличить скорость перемещения указателя (при стандартных настройках его перемещение из угла в угол требовало тройного прохода по TouchPad).

Технические особенности

В основу ноутбука положена платформа Intel Centrino Sonoma, включающая процессор Intel Pentium M 760, чипсет Intel Alviso 915PM и беспроводной сетевой адаптер Intel Pro/Wireless 2200BG.

Процессор основан на ядре Dothan, обладает 2 Мб кэш-памяти второго уровня, имеет рабочую частоту 2000 МГц, использует системную шину с частотой 533 МГц.

Чипсет Alviso 915PM, обладает поддержкой всех передовых технологий и позволяет производителю манипулировать ценой и производительностью собранной системы. Так для удешевления, может применяться процессор Intel Celeron M с системной шиной 400 МГц и оперативная память DDR-333. Кроме того, есть поддержка жестких дисков SATA.

Естественно, так как процессору Intel Pentium M обычная память DDR не к лицу, то используется DDR-2, но, к сожалению, в одноканальном режиме в виде единственного модуля на 512 Мб производства Infineon (64T64020HDL3.7A).

В ноутбуке применяется дискретная видеокарта - это чип ATI Mobility Radeon X600 (M24) с 64 Мб видеопамяти стандарта DDR, расширяющейся до 128 Мб с помощью технологии HyperMemory за счет системной. Этот чип полностью совместим с DirectX 9.0, имеет 4 пиксельных конвейера и два вершинных, поддерживает технологии SMARTSHADER 2.0, SMOOTHVISION 2.1, HYPER Z III+, LTRC (LCD Time Response Compensation) снижающую влияние времени отклика матрицы на качество изображения, а также специальные мобильные технологии PowerPlay 5.0 и Vari-Bright управляющие энергопотреблением чипа и яркостью матрицы. Сам графический процессор работает на частоте 400 МГц, а память на 500 МГц, уменьшая эти параметры до 200 и 360 МГц соответственно при работе от батареи.

Раз зашел разговор о видеосистеме, то расскажем и о матрице. Такие параметры как диагональ и родное рабочее разрешение, производитель с гордостью заявляет в технических характеристиках. За кадром остаются углы обзора и время отклика, а также загадочное для многих Glare. На самом деле Glare - это специальное покрытие матрицы, создающее эффект стеклянного монитора (иногда встречается упоминание, что матрица выполнена на специальной стеклянной основе). Такое покрытие позволяет получить большие углы обзора и более глубокий черный цвет, т.е. увеличить контрастность. К тому же, экран с таким покрытием смотрится эффектнее. Обратной стороной применения этого покрытия, является улучшенная зеркальность матрицы, особенно на "углубленном" черном фоне, что не очень-то и приятно (порой приходится долго выбирать место работы, чтобы в экране ничего не отсвечивалось). Экран V6X00V, обладает отличными горизонтальными углами обзора, но вот вертикальные могли быть и больше. Особенно расстроило, резкое осветление изображения при взгляде чуть сверху - это требует периодической подстройки угла разворота крышки ноутбука при изменении рабочего положения. К тому же, по нижней кромке экрана, на темном изображении отчетливо виден небольшой засвет матрицы лампой подсветки. Зато очень обрадовало время реакции. К сожалению, измерить этот параметр не было возможности, а в технических характеристиках он не указан, но субъективно создалось впечатление, что это 16-12 мс. На динамичных изображениях эффект смазывания практически не заметен (а если не всматриваться скептически, то незаметен вовсе).

Возвращаемся к начинке V6X00V, обратим внимание на дисковую подсистему. В ноутбуке используется жесткий диск Hitachi Travelstar 5K100 (HTS541080G9AT00), объемом 80 Гб и кэш-памятью 8 Мб, с частотой вращения шпинделя 5400 оборотов в минуту. Жесткий диск использует интерфейс PATA UDMA 100. Рабочие характеристики сняты с помощью программы HD-Tach.

Среднее время поиска 16,6 мс (минимальное 5,5 мс), средняя скорость чтения с пластин 29 Мб/с, при пиковой скорости чтения из буфера 92,2 Мб/с. Загрузка процессора дисковыми операциями не превышала 1%. Такие характеристики достаточны для мобильного жесткого диска, но очень сильно проигрывают среднему жесткому диску форм-фактора 3,5", с частотой вращения шпинделя 7200 rpm.

Возможности привода мы проверили с помощью Nero InfoTools.

Судя по этой информации, привод работает со всеми распространенными типами носителей, может и не так быстро как хотелось, но достаточно для мобильного устройства. Привод не мультизонный, т.е. используется RPC 2.

Поскольку, оптический привод активно участвует в процессе обмена информацией, то мы его решили немного протестировать. Для этого, мы прочитали на нем CD и DVD диски не самого хорошего качества, проверили возможность копирования Audio-CD и записали пару матриц (CD-R и DVD+R).

С поцарапанной CD-R матрицей привод не справился.

Зато, показал отличные характеристики граббера, как по качеству, так и по возможностям, не хватает только высокой скорости.

Диск DVD-Video, несмотря на не первую свежесть, прочитан замечательно.

Записать матрицу Acme CD-R, сертифицированную как 52x, удалось только на восьмой скорости.

Даже при этом, качество записи может быть оценено только как удовлетворительное.

Так же не спеша записан диск Acme DVD+R 8x.

Но вот результат, оказался неприятным…

Для уверенности мы повторили эксперимент. Со второй попытки удалось получить хороший результат.

Итог

Привод достаточно современный, хотя во время работы может стать самым шумным элементом системы, зато обладает хорошими рабочими показателями, но при записи, советуем не пожалеть денег на хорошие носители.

Аудиосистема ноутбука состоит из программного кодека Intel 82801FB AC'97 и двух динамиков. Невысокие характеристики этой системы, обусловлены малыми возможностями кодека и малой мощностью динамиков. Звук практически не имеет низких частот и получился сильно направленным, хотя громкость достаточна. Особого удовольствия, прослушивание музыки и просмотр видео, не доставили. Спасает положение только подключение внешней акустической системы.

Нагрев и охлаждение

Во время работы, и особенно при выполнении тяжелых задач, правая часть корпуса ощутимо нагревается, но система охлаждения со своими задачами справляется очень тихо. Вентиляционные отверстия на дне корпуса расположены по центру, таким образом, что перекрыть их непросто, даже расположив ноутбук на коленях.

Самым горячим элементом является процессор. Он может быть разогрет играми или другими ресурсоемкими приложениями до 70-71 градусов (скриншот снят сразу после завершения работы 3DMark'03).

Питание

В стационарном состоянии V6X00V работает от сетевого адаптера - Delta SADP-65KB (19В, 3,42А), который все это время остается теплым. Автономная работа обеспечивается литий-ионным аккумулятором - 4800 мАч. Такого запаса энергии, хватает на 2 часа 44 минуты работы в режиме максимальной нагрузки или на чуть более 5 часов в режиме энергосбережения. Что подтверждают графики, полученные в Battery Eater '05 v.2.51.

Прежде чем говорить о производительности, познакомимся с оппонентом.

ASUS M6Q00VA

Комплект поставки:

1. Блок питания (19В, 4,74А);
2. Шнур для блока питания;
3. Шнур RJ11 (для модема);
4. Переходник ТВ-Выхода на RCA ("тюльпан");
5. Оптическая мышь Logitech;
6. Руководство пользователя на русском языке;
7. Компакт диск с драйверами;
8. Компакт диски: Nero Burning ROM, Power Director , ASUS DVD, Medi@Show;
9. Компакт диск ASUS Recovery (2шт);
10. Литий-ионная батарея на 4800 мАч;
11. Сумка нейлоновая для транспортировки ноутбука.

Внешний вид и эргономика

Внешность у M6Q00VA строгая и практичная, без лишних вычурностей, даже, можно сказать простоватая, зная какой потенциал находится внутри. Корпус выполнен из серого пластика, очень приятного на ощупь, немаркого и отлично скрывающего мелкие царапины и отпечатки. Обводка корпуса сделана серебристыми гранями, что добавляет ноутбуку солидности.

На передней панели, красуется ряд разноцветных светодиодных индикаторов: зеленые - Audio DJ и питания, оранжевый - зарядки аккумулятора и голубые - работы беспроводных интерфейсов Bluetooth и Wi-Fi. Снизу, просматриваются решетки динамиков.

Справа, находится отсек с оптическим приводом DVD-Multi и выходное отверстие системы охлаждения.

Левая панель, более богата интерфейсными разъемами и органами управления. Здесь находятся два порта USB 2.0, инфракрасный порт и кард-ридер, слот расширения PCMCIA, гнездо подключения внешнего микрофона и выход S/PDIF. Здесь же расположена панель управления Audio DJ, необходимая при проигрывании Audio-CD без загруженной операционной системы.

На задней панели расположены: гнездо замка безопасности Kensington, разъем питания, порт принтера LPT, порт расширения для подключения репликатора, выход на внешний монитор и TV-Out, два порта USB 2.0 и один IEEE 1394, гнезда RJ-11 и RJ-45 модема и сетевого адаптера, а также решетка второго выхода системы охлаждения.

Из интересных особенностей нижней панели корпуса хочется отметить три канала воздухозабора системы охлаждения, расположенных таким образом, что перекрыть их все одновременно, поставив ноут на колени или каким-либо другим способом, очень тяжело.

В открытом состоянии, ноутбук смотрится очень эффектно благодаря широкоэкранной матрице (родное разрешение 1280х800), с расположенными под ней решетками динамиков. Клавиатура имеет полноразмерные клавиши, нажимающиеся легко и тихо. TouchPad имеет достаточную чувствительность, оснащен полосой прокрутки и обрамлен алюминиевой пластиной, являющейся кнопками.

Технические особенности

В основу ноутбука положена та же платформа Intel Centrino Sonoma, из процессора Intel Pentium M 760 (ядро Dothan, 2 Мб кэш-памяти второго уровня, рабочая частота 2000 МГц, FSB 533 МГц), чипсета Intel Alviso 915PM и беспроводного сетевого адаптера Intel Pro/Wireless 2200BG.

Важной отличительной особенностью этой модели, является видеосистема. В M6Q00VA установлен довольно производительный видеоадаптер - ATI Mobility Radeon X700 (M26) с 128 Мб видеопамяти DDR (350/600 МГц при работе от сети и 200/360 МГц при работе от батареи), полноценно поддерживающий DirectX 9.0, имеющий в своем арсенале 8 пиксельных конвейеров и 6 вершинных. Кроме того, чип обладает поддержкой технологий SMARTSHADER HD, SMOOTHVISION HD, сжатия текстур 3Dc, HYPER Z HD, VIDEOSHADER HD, а также мобильных технологий PowerPlay 5.0 (динамическое изменение количества задействованных линий PCI-Express от 1х до 16х, в зависимости от нагрузки) и Vari-Bright (оптимизации яркости матрицы под текущие задачи), позволяющих экономить заряд батареи.

TFT-матрица этого ноутбука не лишена особенностей. В спецификации заявлены технологии Crystal Shine и Color Shine (способ производства "стеклянных" жидкокристаллических дисплеев), которые, как поясняет ASUS, предназначены для увеличения яркости до 250кд/м2 и обеспечения исключительного качества картинки и насыщенности цветов. Действительно, изображение на экране выглядит очень живым и красочным, хотя и проявляется некоторый неприемлемый - эффект зеркальности. К тому же, матрица обладает отличными углами обзора, как горизонтальными, так и вертикальными, а также, достаточным временем отклика (субъективно, так как измерить нет возможности, на уровне 12 мс). Небольшим недочетом является лишь незначительный пересвет нижней части матрицы, но видно это только на совсем черном изображении.

В качестве дискового накопителя используется Hitachi Travelstar 5K100, объемом 80 Гб, кэш-памятью 8 Мб и частотой вращения шпинделя 5400 оборотов в минуту. Модель винчестера такая же, как и в уже рассмотренном V6X00V, обладающая, соответственно, такими же параметрами быстродействия.

А вот оптический привод, используется другой модели - MATSHITA DVD-RAM UJ-840S, с немного улучшенными характеристиками. Вот что говорит о нем Nero InfoTools.

Привод совместим со всеми распространенными носителями (включая DVD-R DL, который не распознан утилитой), оснащен буфером 2 Мб. При проигрывании DVD используется зонный контроль RPC 2, и сделать привод мультизонным можно только с помощью специального ПО.

Очень порадовала коррекция ошибок - с поцарапанного CD информация считана как с новенького (напомним, что этот же диск в V6X00V прочитать не удалось).

Качество извлечения данных с Audio-CD - выше всяческих похвал. При этом, поддерживаются все необходимые функции.

Фильм с двухслойного видеодиска DVD прочитан быстро и уверенно. Загрузка процессора правда великовата, но возможно это вызвано не первой свежестью тестового носителя.

При записи CD-R матрицы Acme, скоростные характеристики соответствуют спецификации.

При этом и качество записи, тоже очень хорошее. Несмотря на использование дешевой матрицы, результат замечательный.

Запись диска DVD+R того же производителя прошел неожиданно медленно, ожидаемая скорость была 8Х. На прожиг ушло более 25 минут. Возможно, прошивка привода незнакома с матрицами Acme, поэтому выбрана стратегия минимальной скорости.

Результат записи оправдал догадки. Несмотря на несовместимость "Теста поверхности", утилиты Nero CD-DVD Speed с приводом, судя по тесту на скорость чтения проблем с качеством записи нет, т.к. привод смог разогнаться до максимальной скорости.

MATSHITA DVD-RAM UJ-840S - отличное, многофункциональное устройство с большими возможностями и достаточными скоростными показателями. Минус есть лишь один - это самый шумный узел исследуемого ноутбука.

Аудиосистема M6Q00VA является большим козырем при сравнении с множеством других моделей. Все дело в кодеке Intel High Definition Audio с основой на том же Intel 82801FB и четырех встроенных динамиках (два под матрицей и два на передней панели). Высококачественное звучание такой четырехканальной системы обеспечит комфортный просмотр фильмов и массу удовольствия от компьютерных игр. Не хватает лишь сабвуфера для создания полноценного переносного мини-медиацентра.

Нагрев и охлаждение

Внутри этой машины довольно мощный процессор и такая же видеокарта, но, несмотря на это, система охлаждения очень эффективно и очень тихо справляется со своей работой и перегрева компонентов не происходит. Хотя, горячесть высокопроизводительной начинки ощущается по нагреву корпуса снизу.

Питание от сети осуществляется с помощью блока питания Delta ADP-90FB, обеспечивающего мощность до 90 Вт при 19В и 4,74А. Во время работы он ощутимо нагревается, поэтому рекомендуем его располагать так, чтобы была возможность вентиляции. Автономная работа ноутбука обеспечивается батареей на 4800 мАч, заряда которой может хватить на два с половиной часа в режиме энергосбережения, чего не так много, видимо такова плата за повышенную производительность. Вот что "рассказывает" Battery Eater '05 v.2.51 о энергопотреблении ASUS M6Q00VA:

Сравнение производительности

Поскольку, оба рассматриваемых ноутбука претендуют на место полноценного персонального компьютера, то мы взяли результаты недавних тестов процессоров (применявшихся тестовых стендов) и сопоставили их там, где это возможно, с полученными сегодня. Вот спецификация этих тестовых систем.

• Материнская плата - ASUS P5AD2-E Premium (Intel 925XE, LGA 775);
• Процессор - Intel Pentium 4 530 (3,0 ГГц, 1 Мб L2, FSM 800 МГц);
• Оперативная память - 2x Hynix DDR2-533 PC4200 (HYMP564U64P8-C4);
• Видеокарта - Point of View GeForce 6600 128Mb PCI-Express (VGA150705P).

• Материнская плата - ASUSTek A8N-SLI Deluxe (NVIDIA nForce4-SLI, Socket 939);
• Процессор - AMD Athlon 64 3000+ (1,8 ГГц, 512 Кб L2);
• Оперативная память - 2x Samsung DDR-400 PC3200 (M368L6523CUS-CCC);
• Видеокарта - Point of View GeForce 6600 128Mb PCI-Express (VGA150705P).

В полностью синтетическом тестовом пакете SiSoftware Sandra 2005, перевес одерживают дискретные системы за счет большей тактовой частоты процессора или встроенного двухканального контроллера памяти, но в общем зачете тестируемые ноутбуки стали достойными конкурентами.

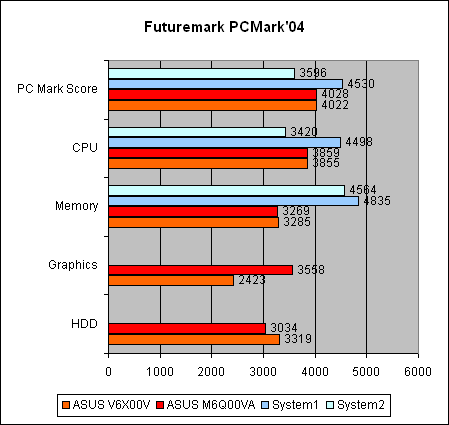

На результаты Futuremark PCMark'04 снова сказывается высокая тактовая частота Intel Pentium 4 530 и интегрированный контроллер AMD Athlon 64 3000+. Если сравнивать ноутбуки между собой, то результат серьезно рознится лишь в графической части, что естественно.

С помощью Futuremark PCMark'05, произведено прямое сравнение V6X00V и M6Q00VA. Из малообъяснимого - лишь повторившаяся разница в производительности дисковой подсистемы.

При архивировании, V6X00V оказался немножко впереди, хотя теоретически производительность систем должна быть совершенно одинаковой.

Такое же положение дел и при перекодировании WAV в MP3, причем повторяемость результатов стопроцентная (специально проверили версии всех драйверов и идентичность настроек, но ничего не изменилось).

В работе с пакетами 3D моделирования, тестируемые ноутбуки покажут себя достойно, но чтобы дать полную волю фантазии, наверняка придется добавить оперативной памяти хотя бы до 1 Гб.

Результаты всех поколений 3DMark мы собрали в одном месте, так как тенденция просматривается одна - ASUS M6Q00VA обладает самым большим игровым потенциалом из всех систем. Попробуем опровергнуть это в еще паре синтетических тестов и нескольких играх.

Но истину опровергнуть тяжело, и AquaMark3, и Codecreatures Benchmark Pro - продолжают добавлять баллы M6Q00VA с его ATI Mobility Radeon X700 на борту.

Как видите, используя даже ATI Mobility Radeon X600, можно поиграть во все современные игры, правда, пожертвовав качеством изображения. Если же вооружиться ATI Mobility Radeon X700, то могут быть осилены даже тяжелые режимы.

Потрясающие результаты для ноутбуков. Но все же скептицизм нас одолел, и мы посвятили лишний день игре в Half-Life 2 и Doom 3; так сказать тесты тестами, а в реальной жизни все может быть иначе. К концу дня сложилось такое впечатление, что самым узким местом в этих двух играх, является объем оперативной памяти (для комфортной игры нужен 1 Гб) и медленный жесткий диск (долго приходится ждать загрузки уровня, а обращение к файлу подкачки "смерти подобно", в прямом смысле этого выражения). Несмотря на быстрый проход тестов при максимальных настройках графики, с удовольствием удалось поиграть лишь при средних настройках. В итоге, игровые симпатии были безоговорочно отданы M6Q00VA, так как ATI Mobility Radeon X600 очень тяжело соперничает с ATI Mobility Radeon X700.

Выводы

Сегодня мы доказали, что современный ноутбук может стать полноценной заменой рабочей станции игрового компьютера и мультимедийного центра. При этом, он займет намного меньше места и позволит пользователю быть всегда со своими данными и дома, и на рабочем месте, и в дороге. Платой за такую компактность и универсальность, являются цена и ограниченность в модернизации.

Если же вернуться к моделям, попавшим в тестовую лабораторию, то однозначной рекомендации нет. В плане игровой привлекательности и мультимедийных возможностей, ASUS M6Q00VA смотрится лучше, но ценой этих возможностей является быстрое истощение заряда батареи. В свою очередь, ASUS V6X00V способен обеспечить вдвое большее время автономной работы, при таком же среднем уровне "рабочей" производительности. Так что, каждому по потребностям.

Автор: Александр Черноиван
